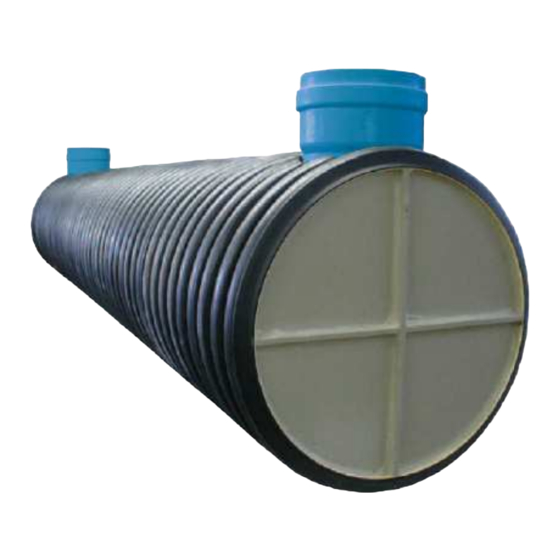

- Seite 1 Akt.: 6285161 V150608 Sedimentationsanlagen Montage- und Wartungsanleitung Anger - Sedimentationsanlagen MR-S 310 bis MR-S 920 Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102 Seite 1...
-
Seite 2: Inhaltsverzeichnis
Weitere Wartungsempfehlungen ............... 13 Diese Montage- und Wartungsanleitung beschreibt die Montage und Wartung der Anger Sedimentationsanlagen Typ MR-S 310 bis MR-S 920. Bitte lesen Sie vor der Durchführung des Einbaus und der Wartungsarbeiten bzw. Reinigung der Anlage diese Anleitung aufmerksam durch! Weitere Montage und Einbauanleitungen des Anger Regenwassermanagement- Programms finden Sie im Internet, oder fordern Sie sie telefonisch an. -
Seite 3: Grundlagen
300 um die Inspektion, Wartung und Reinigung durchführen zu können. Die Dimensionen der Anschlussleitungen sind in DN 200, DN 250, DN 300 und DN 400 realisierbar. Optionaler Inspektionszugang: Zusätzlicher Inspektions- zugang Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102 Seite 3... -
Seite 4: Funktion
Wasserschutzgebieten), oder den diversen Verordnungen der einzelnen Bundesländer. Basisparameter sind die Oberflächenbeschickung q [m/h] und die Fließgeschwindigkeit im Zentralrohr v [cm/s] Transport der Anlage: Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102 Seite 4... - Seite 5 Während des Transports sind alle einschlägigen Normen und Unfallverhütungsvorschriften zu beachten. Das Transportieren Der Anger Sedimentationsanlage darf nur von hierfür unterwiesenen Personen durchgeführt werden! Lastösen Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102 Seite 5...
-
Seite 6: Einbau Und Montage
(Sand mit der Körnung 0-2 mm, oder ähnlich) 3. Nach dem Vorbereiten der Baugrube wird die Anlage nun fachgerecht abgesenkt und so ausgerichtet, dass die Zugangsöffnungen senkrecht nach oben zeigen. Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102... - Seite 7 7. Nun werden die Teleskopabdeckungen DN 300 oder DN 400 mit Hilfe der Teleskopmanschette eingebaut. Der Einbau in die Oberfläche erfolgt gemäß "Einbinden in unterschiedliche Oberflächen" (Seite 8). Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102...
-
Seite 8: Einbinden Der Abdeckungen In Unterschiedliche Oberflächen
Akt.: 6285161 V150608 Einbinden der Abdeckung in unterschiedliche Oberflächen: Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102 Seite 8... -
Seite 9: Schmutz Und Schlammrückhalt
Durch die Anordnung der Zulauf- bzw. Ablaufrohre ist bei den Anger Sedimentationsanlagen ein extrem großer Sammelraum für Leichtflüssigkeiten angelegt, der auch in Havariefällen die Aufnahme von großen Ölmengen gewährleistet. Sammelraum für Leichtflüssigkeiten Entlüftungsöffnung Schlammsammelraum Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102 Seite 9... - Seite 10 Akt.: 6285161 V150608 Zur Erhaltung der Funktion der Anlage empfehlen wir die folgenden Schlammhöhen im Schlammsammelraum nicht überschritten zu lassen: Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102 Seite 10...
-
Seite 11: Prüfung Der Schlammhöhen
Schlammfüllung geschoben. Das Maß von der Oberkante der Sonde bis zum Deckel wird vermessen. Die Differenz y-x = z und entspricht dem Maß der Schlammfüllung. Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102... -
Seite 12: Prüfung Der Leichtflüssigkeitsstände
Bei Anlagen ohne zusätzlichem Inspektionszugang erfolgt die Überprüfung der Leichtflüssigkeitsstände nur über den Zugang am Auslauf. Bei Anlagen mit Inspektionszugang können die Leichtflüssigkeitsstände am Inspektionszugang ermittelt werden. Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102... -
Seite 13: Benötigte Werkzeuge
Intervalle entsprechend zu verkürzen. • Sollte 6-monatigen Wartungsmessungen keine Verschmutzungen nachgewiesen werden können., so ist es möglich die Wartungsintervalle zu verlängern. Anger Systemtechnik GmbH, Brassertstr. 251, D-45768 Marl www.anger-systemtechnik.com Telefon: +49 2365-696-0, Fax: +49 2365-696-102 Seite 13...
