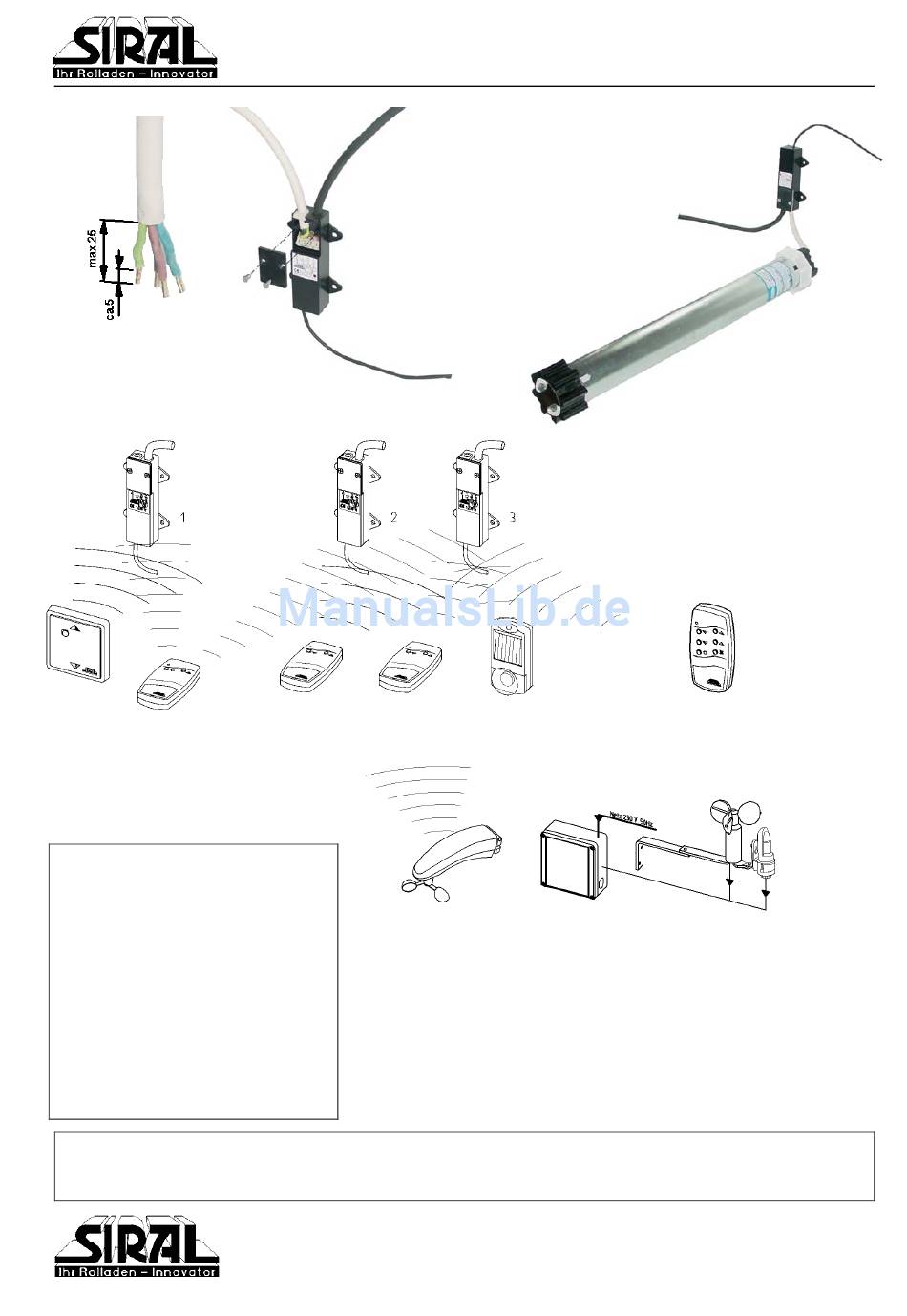

SIRAL SF19 Bedienungsanleitung

Bedienungsanleitung Funkempfänger SF19
Funksteuerung SF19 am Motor anklemmen
Motorkabel
ablängen,
abmanteln
und Motorkabel
abisolieren nach
Anschlussbild
anschließen
Funktionsweise:
Einzel
bei Zentral
Betätigung bei Betätigung
läuft Nr.1 laufen Nr.1 bis 3
Jeder Funkempfänger SF19 kann
3 verschiedene Befehle empfangen:
Einzel, Gruppe und Zentral
oder Einzel, Gruppe und Gruppe
oder Gruppe, Gruppe und Zentral
Zur Funktion genügt aber auch die
Zuordnung nur eines Befehls.
Unabhängig davon kann der Empfänger
über zwei Sensoreingänge zusätzlich von
einem S D -Sender, Sonnen-
onnen ämmerungs
Windsender oder Sender mit
Sonderfunktionen angesteuert werden.
Hiermit erklären wir, dass die Funkanlagen der hier aufgeführten Produktserie den grundlegenden Anforderungen und
relevanten Vorschriften der Richtlinie 1999/5/EG entsprechen und ohne Anmeldung in allen EU-Staaten und der Schweiz
eingesetzt werden dürfen.
Die Konformitätserklärung zu diesen Geräten finden Sie unter www.siral.de.
WICHTIG!
Kabeleinführung
muss richtig
eingelegt sein,
der Kabelmantel
muss vom Steg des
Deckels gedrückt
werden.
Deckel auf das
Gehäuse
schrauben.
Gruppe Einzel
bei bei
Betätigung Betätigung
laufen Nr.2 läuft Nr.3
und 3
Ein Windsender kann eingelernt werden, bei Windalarm fahren die Anlagen
hoch.
Der Windalarm ist nicht abschaltbar.
Der Rollladen wird durch Bedienen des Senders geöffnet oder geschlossen,
eine wiederholte Betätigung der selben Taste hat keine Auswirkung.
Der Motor wird nach einer Gesamtlaufzeit von 90 Sek. stromlos geschaltet.
Die Betätigung der Taste für die Gegenrichtung bewirkt bei laufendem
Rollladen bzw. innerhalb der 90 Sek. Gesamtlaufzeit ein Stoppen, bei
nochmaliger Betätigung dieser Taste beginnt der Rollladen in Gegenrichtung
zu laufen.
Rolladen- und Sicherheitssysteme GmbH, D-73638 Welzheim,
Postfach 1345 Telefon 07182/9277-0 - Fax 07182/927755
Funksteuerung SF19 im Rollladenkasten
verschrauben oder mit doppel-
seitigem Klebeband ankleben.
Wenn die Befestigungslaschen
nicht benötigt werden, können
sie abgebrochen
werden.
Antennenkabel biegen, nicht
knicken, nicht auf die
gesamte Länge an
Metall anlegen.
Technische Daten:
Netzspannung: 230 V 50 Hz
Schaltleistung: max. 500 VA
Eigenverbrauch: ca. 0.4 W
Fahrzeitbegrenzung: 90 Sek.
Umgebungstemperatur: -20° bis +70°C
Frequenz: 433 MHz
WICHTIG!
Für jeden einzeln zu bedienenden
Rollladen muss eine andere Codierung
verwendet werden.
Ebenso müssen sich die Codierungen
von Gruppen und Zentral unterscheiden.
SD-Sender bringt Nr.3
abhängig von Sonne und
Dämmerung in die richtige
Position
6-Kanal-Handsender mit
Sonderfunktion (Nr.580627)
Zum Bedienen eines oder
mehrerer Rollläden und zum
Ein- oder Ausschalten der
automatischen Sonnenfunktion.
(AnSF19D)05/15
