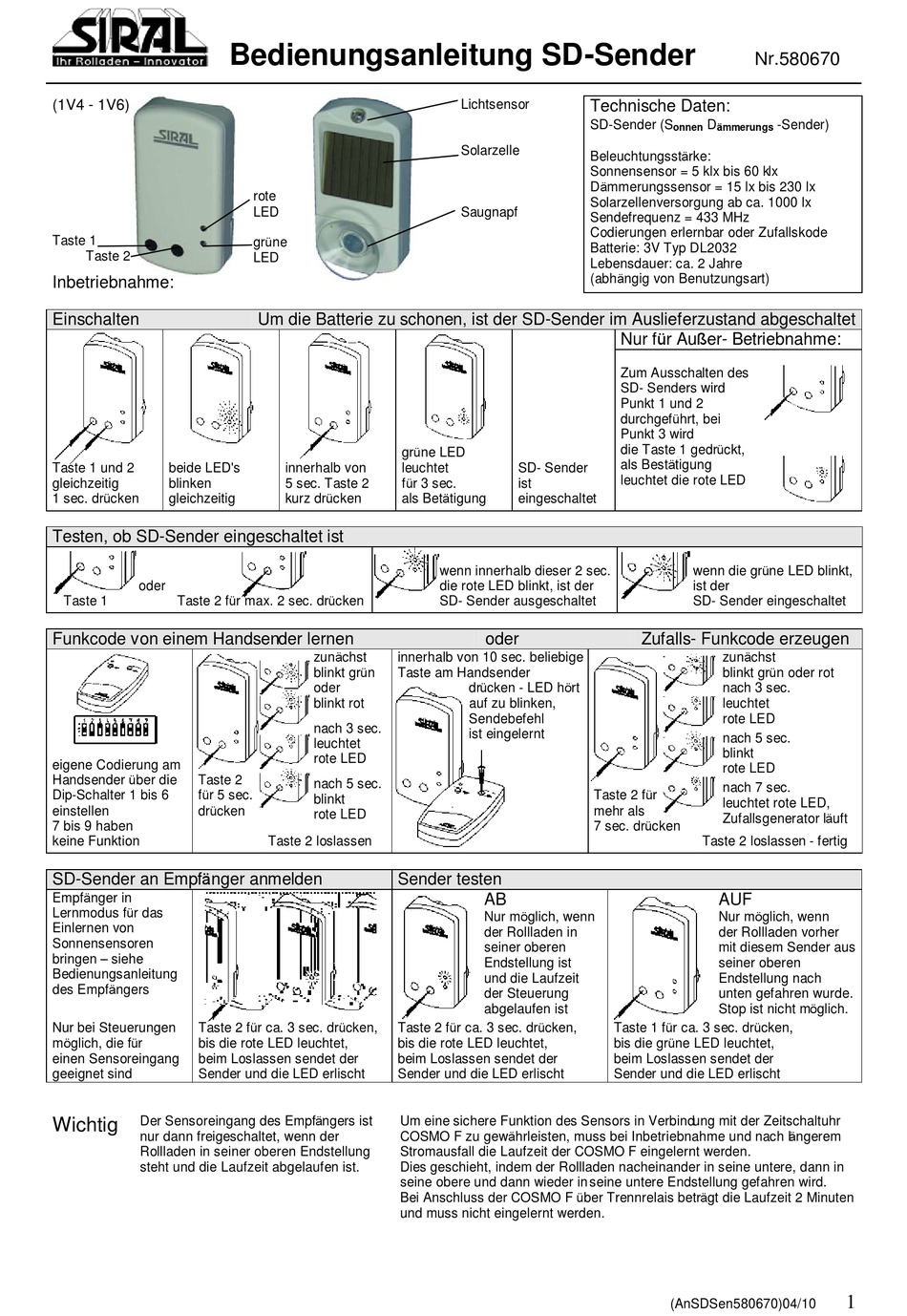

SIRAL SD-Sender Bedienungsanleitung

(1V4 - 1V6)
Taste 1
Taste 2
Inbetriebnahme:
Einschalten
Taste 1 und 2 beide LED's
gleichzeitig blinken
1 sec. dru cken gleichzeitig
Testen, ob SD-Sender eingeschaltet ist
oder
Taste 1 Taste 2 fu r max. 2 sec. dru cken
Funkcode von einem Handsender lernen
eigene Codierung am
Handsender u ber die
Taste 2
Dip-Schalter 1 bis 6 fu r 5 sec.
einstellen dru cken
7 bis 9 haben
keine Funktion
SD-Sender an Empfanger anmelden
Empfanger in
Lernmodus fu r das
Einlernen von
Sonnensensoren
bringen siehe
Bedienungsanleitung
des Empfangers
Nur bei Steuerungen Taste 2 fu r ca. 3 sec. dru cken,
moglich, die fu r bis die rote LED leuchtet,
einen Sensoreingang beim Loslassen sendet der
geeignet sind Sender und die LED erlischt
Der Sensoreingang des Empfangers ist
Wichtig
nur dann freigeschaltet, wenn der
Rollladen in seiner oberen Endstellung
steht und die Laufzeit abgelaufen ist.
Bedienungsanleitung SD-Sender
rote
LED
gru ne
LED
Um die Batterie zu schonen, ist der SD-Sender im Auslieferzustand abgeschaltet
gru ne LED
innerhalb von leuchtet
5 sec. Taste 2 fu r 3 sec.
kurz dru cken als Betatigung
zunachst innerhalb von 10 sec. beliebige
blinkt gru n Taste am Handsender
oder
blinkt rot
nach 3 sec.
leuchtet
rote LED
nach 5 sec.
blinkt
rote LED
Taste 2 loslassen
Sender testen
Taste 2 fu r ca. 3 sec. dru cken,
bis die rote LED leuchtet,
beim Loslassen sendet der
Sender und die LED erlischt
Um eine sichere Funktion des Sensors in Verbindung mit der Zeitschaltuhr
COSMO F zu gewahrleisten, muss bei Inbetriebnahme und nach l a ngerem
Stromausfall die Laufzeit der COSMO F eingelernt werden.
Dies geschieht, indem der Rollladen nacheinander in seine untere, dann in
seine obere und dann wieder in seine untere Endstellung gefahren wird.
Bei Anschluss der COSMO F u ber Trennrelais betragt die Laufzeit 2 Minuten
und muss nicht eingelernt werden.
Lichtsensor Technische Daten:
SD-Sender (S
Solarzelle
Beleuchtungsstarke:
Sonnensensor = 5 klx bis 60 klx
Dammerungssensor = 15 lx bis 230 lx
Solarzellenversorgung ab ca. 1000 lx
Saugnapf
Sendefrequenz = 433 MHz
Codierungen erlernbar oder Zufallskode
Batterie: 3V Typ DL2032
Lebensdauer: ca. 2 Jahre
(abhangig von Benutzungsart)
SD- Sender
ist
eingeschaltet
wenn innerhalb dieser 2 sec.
die rote LED blinkt, ist der
SD- Sender ausgeschaltet
oder
dru cken - LED hort
auf zu blinken,
Sendebefehl
ist eingelernt
Taste 2 fu r
mehr als
7 sec. dru cken
AB
Nur moglich, wenn
der Rollladen in
seiner oberen
Endstellung ist
und die Laufzeit
der Steuerung
abgelaufen ist
Nr.580670
D -Sender)
a mmerungs
onnen
Nur fu r Auö er- Betriebnahme:
Zum Ausschalten des
SD- Senders wird
Punkt 1 und 2
durchgefu hrt, bei
Punkt 3 wird
die Taste 1 gedru ckt,
als Bestatigung
leuchtet die rote LED
wenn die gru ne LED blinkt,
ist der
SD- Sender eingeschaltet
Zufalls- Funkcode erzeugen
zunachst
blinkt gru n oder rot
nach 3 sec.
leuchtet
rote LED
nach 5 sec.
blinkt
rote LED
nach 7 sec.
leuchtet rote LED,
Zufallsgenerator lauft
Taste 2 loslassen - fertig
AUF
Nur moglich, wenn
der Rollladen vorher
mit diesem Sender aus
seiner oberen
Endstellung nach
unten gefahren wurde.
Stop ist nicht moglich.
Taste 1 fu r ca. 3 sec. dru cken,
bis die gru ne LED leuchtet,
beim Loslassen sendet der
Sender und die LED erlischt
(AnSDSen580670)04/10
1
