14 Anschluss der frei verfügbaren Endschalter
14.1 Die Antriebe verfügen über zwei frei verfügbare Endschalter. Diese befinden sich auf der Anschlussleiste „G", die
entsprechende Signale an den Anwender geben.
14.2 Die Anschlussleiste (G) ist zweiteilig ausgeführt. Für ein einfacheres Anschließen wird empfohlen, den abnehmbaren Teil
herauszuziehen und ihn nach der Verkabelung wieder einzusetzen.
14.3 Zwischen den Kontakten
1. „B" und „C" um das Signal „Schließen" zu erhalten.
2. „E" und „H" um das Signal „Öffnen" zu erhalten.
15 Anschluss des Störmeldekontaktes
15.1 Es befindet sich ein freier Kontakt an der Anschlussleiste (R), der schaltet sobald abnormale Arbeitsbedingungen herrschen.
15.2 Die Anschlussleiste (R) ist zweiteilig ausgeführt. Für ein einfacheres Anschließen wird empfohlen, den abnehmbaren Teil
herauszuziehen und ihn nach der Verkabelung wieder einzusetzen.

16 Anschluss des Potentiometers (optional)

16.1 Antriebe mit Potentiometer sind mit einer zusätzlichen Anschlussleiste (POT) ausgestattet. Dieses Potentiometer liefert einen
Widerstandswert in Abhängigkeit von der Antriebsposition.
16.2 siehe Anschlussplan
OP_MI_VB030-DE-2018/01 © STASTO Automation KG

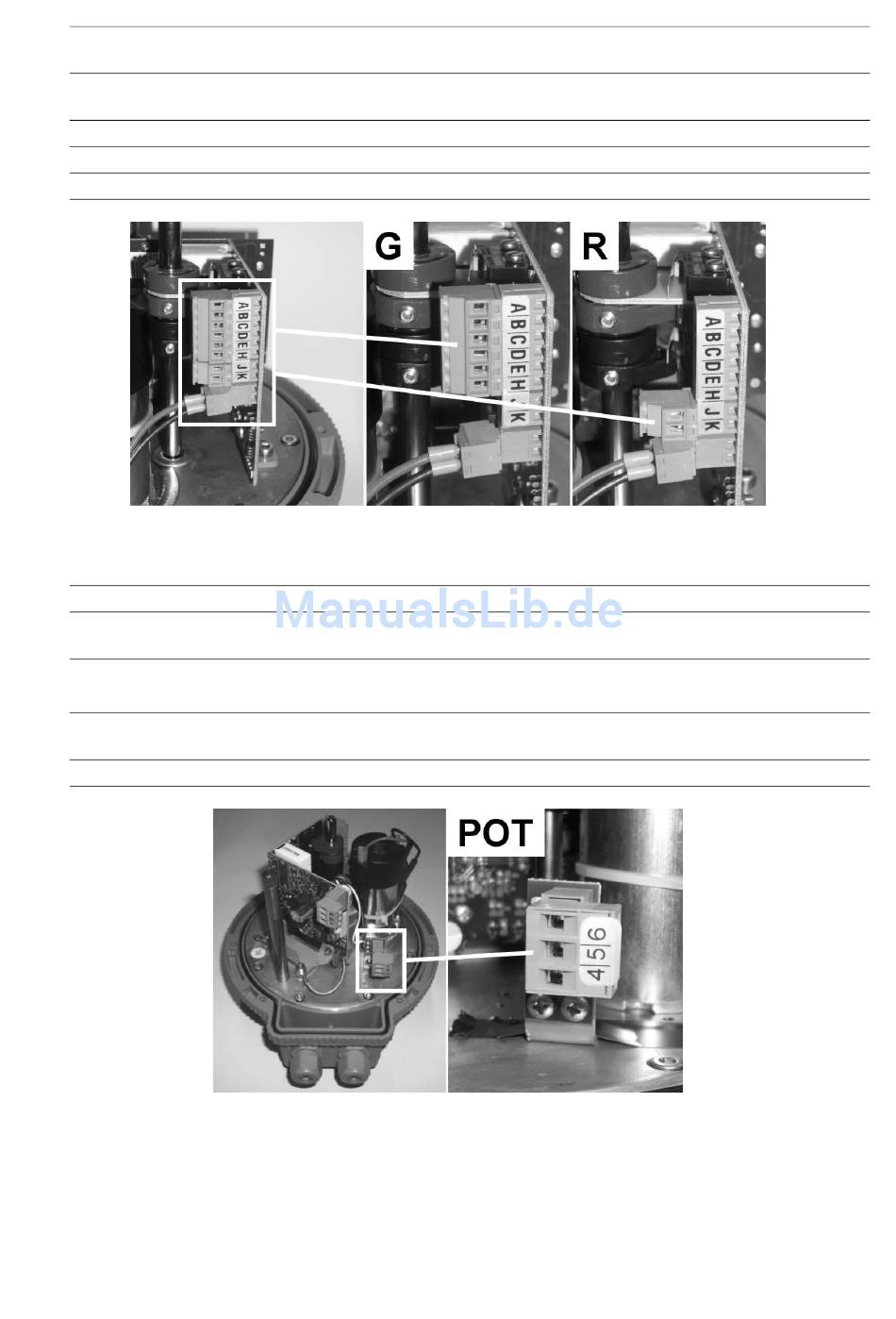

Platine der Endschalter und Detailansicht der Anschlussklemme G und R
Elektrischer Antrieb und Detailansicht der Anschlussklemme POT
