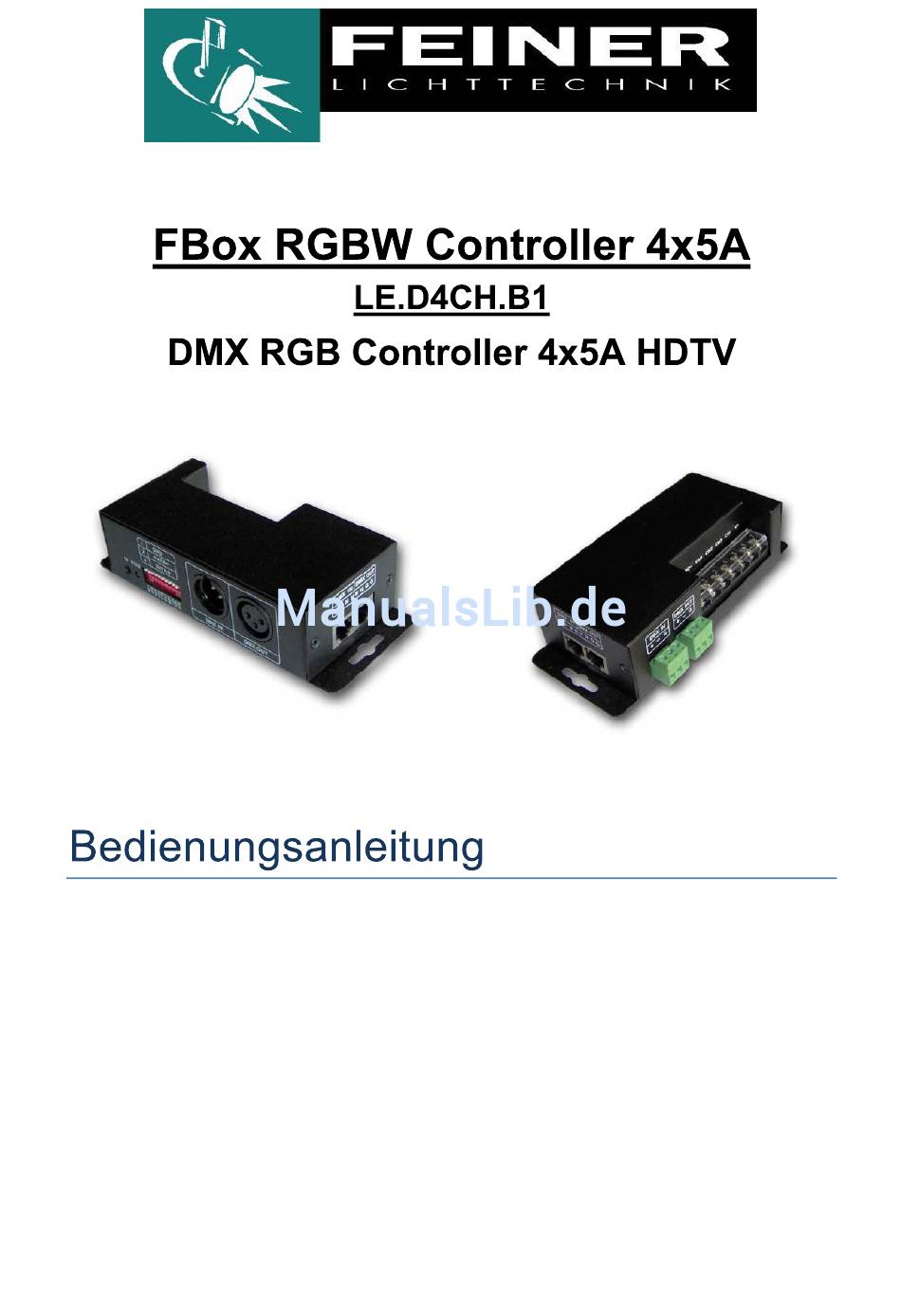

FEINER FBox RGBW Bedienungsanleitung
Vor Inbetriebnahme des DMX-Controllers/Treibers empfehlen wir Ihnen, diese Anleitung genau zu
lesen, um Schäden bei der Installation und Inbetriebnahme zu vermeiden.
Produktbeschreibung
Vielen Dank, dass Sie sich für unseren DMX512 Controller entschieden haben. Dieser Controller ist
mit einem Mikrochip ausgestattet, welcher das digitale DMX512/1990 Protokoll in ein analoges Signal
auf 4 Kanäle umwandelt. Dabei werden pro Kanal 256 Dimmstufen erzielt und der Controller lässt
sich auf maximal 512 DMX-Adressen einstellen. Die 256 Schritte des DMX-Signals werden intern im
Controller noch zur Glättung intermoduliert.
Der Controller ist HDTV-tauglich, arbeitet flickerfrei und ist geeignet für TV- und Filmaufnahmen.
Verwandte Anleitungen für FEINER FBox RGBW
Inhaltszusammenfassung für FEINER FBox RGBW
- Seite 1 Vor Inbetriebnahme des DMX-Controllers/Treibers empfehlen wir Ihnen, diese Anleitung genau zu lesen, um Schäden bei der Installation und Inbetriebnahme zu vermeiden. Produktbeschreibung Vielen Dank, dass Sie sich für unseren DMX512 Controller entschieden haben. Dieser Controller ist mit einem Mikrochip ausgestattet, welcher das digitale DMX512/1990 Protokoll in ein analoges Signal auf 4 Kanäle umwandelt.
- Seite 2 Sicherheitswarnungen Bitte montieren Sie den Controller nicht in der Nähe von intensiven Magnet- oder Hochspannungsfeldern. Stellen Sie bitte sicher, dass die Anschlüsse stimmen, um einen Defekt durch Kurzschluss zu vermeiden. Vergewissern Sie sich, dass der Controller an Stellen montiert wird, an denen eine Luftzirkulation stattfinden kann, damit eine ideale Umgebungstemperatur gewährleistet wird.
- Seite 3 DMX Ein- und Ausgänge über Klemmen Belegung: A = DMX Data + B = DMX Data - G = GND/Masse DMX Ein- und Ausgänge über RJ45 Belegung RJ45 Buchsen: A = DMX Data + B = DMX Data - G = GND/Masse N = nicht belegt Anschlüsse für Netzteil und LEDs Netzteilanschluss und Ausgang zu LEDs...
- Seite 4 Zur DMX-Steuerung muss der Schalter 10 (FUN/TEST) nach oben in Stellung AUS stehen. Wenn der Schalter 10 (FUN/TEST) auf Stellung AN (nach unten) steht, erfolgt keine Steuerung mehr über DMX. Es können dann stattdessen über die Dip-Schalter verschiedene Automatik-Programme abgerufen werden. Doc Version 2 2/2016 © Feiner Lichttechnik GmbH 2016...
