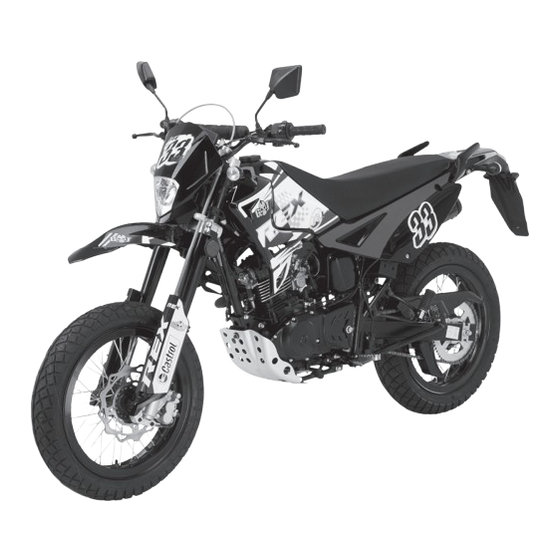

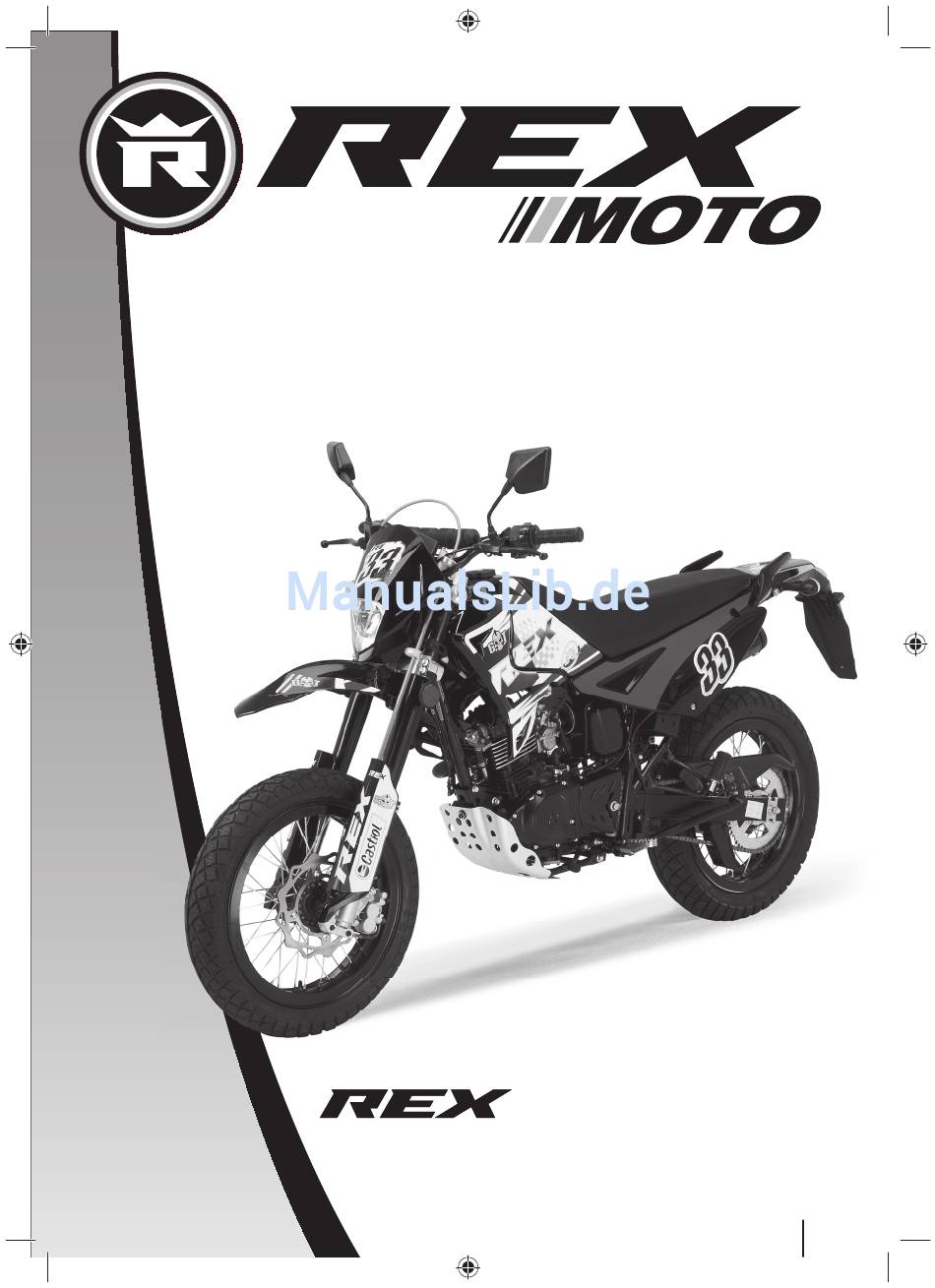

- Seite 1 BEDIENUNGSANLEITUNG SUPERMOTO 125 ENDURO 125 BA_SupermoEnduro_2012_D.indd D-1 BA_SupermoEnduro_2012_D.indd D-1 04.11.11 13:05 04.11.11 13:05...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ..................D-3 Kennzeichnung wichtiger Hinweise ..........D-3 Bestimmungsgemäßer Gebrauch ............D-3 Allgemeine Sicherheitsinformationen ..........D-4 Sicherheitshinweise ............... D-4 Der sichere Umgang mit Ihrem Fahrzeug ........... D-5 Schutzkleidung ................D-5 Fahrverhalten/Fahrsicherheit ............D-6 Beladung/Fahrzeugmodifi kationen ........... D-7 Seriennummer ................D-8 Lage der Seriennummer .............. -
Seite 3: Vorwort
Vorwort · Kennzeichnung wichtiger Hinweise · Bestimmungsgemäßer Gebrauch Vorwort Sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf unseres Leichtkraftrades. Sie haben ein wirklich gutes Produkt erwor ben und werden bestimmt viel Freude und Fahrvergnügen damit haben. Lesen Sie sich vor dem erstmaligen Betrieb unbedingt die Bedienungsanlei- tung aufmerksam durch. -
Seite 4: Allgemeine Sicherheitsinformationen
Allgemeine Sicherheitsinformationen Allgemeine Sicherheitsinformationen Sicherheitshinweise LEBENSGEFAHR DURCH FEHLVERHALTEN! Schon kleine Mengen an Alkohol oder Drogen können, besonders in Ver- bindung mit Medikamenten, Ihr Wahrnehmungs-, Urteils und Entschei- dungsvermögen sowie Ihre Refl exe beeinträchtigen. GEFAHR • Setzen Sie sich nicht auf das Fahrzeug, wenn Sie Alkohol getrunken oder Medikamente oder Drogen genommen haben. -
Seite 5: Der Sichere Umgang Mit Ihrem Fahrzeug
Allgemeine Sicherheitsinformationen EXPLOSIONSGEFAHR! Benzin ist leicht entzündlich! • Stellen Sie beim Tanken immer den Motor ab GEFAHR • Rauchen Sie nicht während des Tankvorganges bzw. tanken Sie nicht in der Nähe von offenem Feuer oder Flammen. • Achten Sie darauf, dass während des Tankes kein Benzin neben oder auf das Fahrzeug (Motor, Auspuffanlage!) tropft. -
Seite 6: Fahrverhalten/Fahrsicherheit
Allgemeine Sicherheitsinformationen • Berühren Sie während bzw. direkt nach dem Betrieb niemals den Motor oder die Auspuffanlage des Fahrzeugs! Diese werden sehr heiß und können Verbrennun- gen verursachen. Tragen Sie immer Schutzkleidung, die Ihre Beine, Füße und Knöchel schützt. • Tragen Sie Handschuhe! Fahrverhalten /Fahrsicherheit Machen Sie sich Stück für Stück mit dem Fahrverhalten Ihres Fahrzeugs vertraut: •... -
Seite 7: Beladung/Fahrzeugmodifi Kationen
Vorschriften erlauben. Fra- gen Sie Ihren Fachhändler beim Kauf über deren Zulässigkeit oder entscheiden Sie sich gleich für Original-REX-Zubehörteile. Motoren „tunen“ ist ungesetzlich. Die Betriebssicherheit ist nicht mehr ge geben und die Lebensdauer der Motorteile verringert sich teils rapide. -
Seite 8: Seriennummer
Seriennummer · Armaturen, Bedienelemente und deren Funktion Seriennummer Die Seriennummer dient dazu Ihr Fahrzeug zu identifi zie- ren. Mittels dieser Nummer kann Ihr Fachhändler Ihnen einen besseren Service bieten, wenn Sie z. B. Ersatzteile, Zubehör oder spezielle Dienstleistungen für Ihr Fahrzeug benötigen. -
Seite 9: Warn- Und Kontrollleuchten
Warn- und Kontrollleuchten Warn- und Kontrollleuchten Drehzahlmesser. Der Drehzahlmesser zeigt die Mo tor drehzahl in Umdrehungen pro Minute an. BESCHÄDIGUNGSGEFAHR! Damit der Motor vor Beschädigung bewahrt wird, darf die Zeigernadel des Dreh zahl messers auf keinen Fall in die rote Zone ausschlagen. ACHTUNG Zünd-/Lenkradschloss. -
Seite 10: Lenkerarmaturen Linke Seite
Lenkerarmaturen Lenkerarmaturen linke Seite Kupplungshebel Der Kupplungshebel befi ndet sich vor dem linken Griff. Durch Ziehen des Kupplungshebels werden Mo tor und Antrieb zum Anfahren und Schalten ge- trennt. Fern-/Abblendlichtschalter Zum Einschalten des Fernlichts stellen Sie den Schal ter auf und zum Einschalten des Abblend- lichts auf Blinkerschalter... -
Seite 11: Lenkerarmaturen Rechte Seite
Lenkerarmaturen Lenkerarmaturen rechte Seite Lichtwahlschalter Schalterstellung rechts = Licht ist ausgeschaltet. Schalterstellung Mitte = Standlicht ist eingeschaltet. Schalterstellung links = Fahrlicht ist eingeschaltet. Starterschalter Mit diesem Knopf wird der Motor gestartet. Stellen Sie den Zündschalter auf , ziehen Sie den Brems- hebel für die rückwärtige Bremse an, und drücken Sie den Schalter . -
Seite 12: Zünd-/Lenkschloss
Zünd-/Lenkschloss · Fußschaltung · Fußbremse Zünd-/Lenkschloss Mit dem Zünd-/Lenkschloss können Sie den Lenker ent- und verriegeln sowie die Zün- dung und die Stromversorgung der anderen elektrischen Systeme ein- und ausschalten. LEBENSGEFAHR DURCH FEHLBEDIENUNG! Versuchen Sie nie, den Schlüssel während der Fahrt in Position oder zu drehen, da sonst das elektrische System ausgeschaltet wird. -
Seite 13: Benzintank
Benzintank · Tankverschluss Benzintank EXPLOSIONSGEFAHR! Benzin ist leicht entzündlich! • Stellen Sie beim Tanken immer den Motor ab. GEFAHR • Rauchen Sie nicht während des Tankvorganges bzw. tanken Sie nicht in der Nähe von offenem Feuer oder Flammen. • Achten Sie darauf, dass während des Tankens kein Benzin neben oder auf das Fahrzeug (Motor, Auspuffanlage!) tropft. -
Seite 14: Benzinhahn
Benzinhahn · Kaltstartvorrichtung · Hauptständer/Seitenständer Benzinhahn Der Benzinhahn befi ndet sich auf der linken Seite zwischen dem Zylinder und dem Vergaser. Schalterstellungen: = offen = geschlossen = Reserve (Abbildung ähnlich) Kaltstartvorrichtung Die Kaltstartvorrichtung ist direkt am Vergaser ange- bracht. Bei kaltem Motor wird der Chokehebel vor dem Start nach oben geschoben. -
Seite 15: Fahr- Und Bedienungshinweise
Fahr- und Bedienungshinweise · Kontrolle vor Fahrtantritt Fahr- und Bedienungshinweise Kontrolle vor Fahrtantritt Laut Straßenverkehrsordnung ist der Fahrer für den Zustand des Fahrzeugs selbst ver- antwortlich. Selbst schon nach kurzer Standzeit können sich unter Umständen wesent- liche Eigenschaften Ihres Fahrzeugs ändern. Beschädigungen, Druckverlust in den Rei- fen oder plötzliche Undichtigkeiten könnten z. -
Seite 16: Motor Starten
Motor starten Motor starten LEBENSGEFAHR DURCH FEHLBEDIENUNG! Machen Sie sich vor der Inbetriebnahme unbedingt mit der Bedienung und den Eigenschaften des Fahrzeugs vertraut. GEFAHR Stellen Sie das Fahrzeug aus Sicherheitsgründen beim Starten des Motors immer auf den Hauptständer. Das Starten ist mit ausgeklapptem Seiten- ständer nicht möglich. -
Seite 17: Einfahrvorschriften
Einfahrvorschriften · Wartung · Reifen Beschädigungsgefahr! Lesen Sie sich vor der ersten Fahrt unbedingt die Einfahrvorschriften durch. ACHTUNG Um die Lebensdauer des Motors zu verlängern, geben Sie kein Vollgas so- lange der Motor noch nicht warm ist. Einfahrvorschriften Die Lebensdauer und die Leistung des Motors wird maßgeblich durch ein korrektes Ein- fahren während der ersten 1000 km beeinfl... - Seite 18 Reifenausführung · Reifendruck Reifenausführung: Vorderreifen: 110/70-17 (Supermoto) 2.75-21 (Enduro) Hinterreifen: 130/70-17 (Supermoto) 4.10-18 (Enduro) Reifendruck: Kontrollieren Sie vor jeder Fahrt den Zu- stand der Reifen und korrigieren Sie ggf. den Reifendruck. Bedenken Sie dabei, dass nur bei richtigem Reifendruck eine opti- male Fahrleistung sowie die maximale Fahrsicherheit zu erzielen ist.
-
Seite 19: Batterie
Batterie Batterie VERÄTZUNGSGEFAHR! Die Batterie enthält giftige Schwefelsäure. Hautkontakt (auch durch Klei- dung) kann zu schweren Verätzungen führen. GEFAHR • Vermeiden Sie unter allen Umständen Kontakt mit Augen, Haut und Kleidung. ERSTE-HILFE-MASSNAHMEN BEI KONTAKT MIT BATTERIESÄURE Sollten Sie mit Batteriesäure in Kontakt kommen führen Sie folgende Erste-Hilfe-Maßnahmen durch: AUGENKONTAKT: Spülen Sie das betroffene Auge mindestens 15 Min. - Seite 20 Batterie · Laden der Batterie Vorgehensweise bei längeren Standzeiten: Wird das Fahrzeug für mehr als einen Monat nicht benutzt, so muss die Batterie aus- gebaut und an einem kühlen, trockenen Ort gelagert werden. Die Batterie muss hierbei regelmäßig nachgeladen werden, da es ansonsten zu einer Tiefentladung kommt. Tiefentladene Batterien können nicht mehr aufgeladen werden.
-
Seite 21: Sicherung
Sicherung Sicherung BESCHÄDIGUNGSGEFAHR DURCH FEHLBEDIENUNG! Brandgefahr bei Verwendung einer falschen Sicherung! Verwenden Sie ausschließlich eine 15A-Sicherung. ACHTUNG Brennt eine ersetzte Sicherung erneut durch, so ist die elektrische Anlage unbedingt durch qualifi ziertes Fachpersonal zu prüfen. Die Sicherung befi ndet sich neben der Batterie. Das Fahrzeug ist mit einer 15A-Siche- rung ausgestattet. -
Seite 22: Motoröl
Motoröl · Motorölstand messen Motoröl Kontrollieren Sie vor jeder Fahrt den Motorölstand. Beachten Sie, dass das Motoröl in den im Wartungsplan beschriebenen Intervallen gewechselt werden muss. GEFAHR FÜR DIE UMWELT! Öl darf nicht in die Kanalisation oder in den Erdboden eindringen – Gefahr der Trinkwasserverseuchung! ACHTUNG Sammeln Sie Altöl sorgfältig, und führen Sie es der Altölverwertung zu. - Seite 23 Motoröl wechseln Motoröl wechseln: Wechseln Sie das Motoröl spätestens nach 500 km, danach mindestens alle 5.000 km. BESCHÄDIGUNGSGEFAHR DURCH FEHLBEDIENUNG! Stellen Sie beim Wechsel bzw. Auffüllen des Motoröls sicher, dass keine Fremdkörper in das Motorgehäuse gelangen. ACHTUNG Ölsorte: 10 W/40 oder 20 W/40 Ölmenge: 0,8 l (bei Wechsel) 1,0 l (Gesamtfassungsvermögen) 1.
-
Seite 24: Bremsfl Üssigkeit
Vorderrand-/Hinterradscheibenbremse · Bremsfl üssigkeit Vorderrad-/Hinterradscheibenbremse Eine Einstellung ist nicht erforderlich. Verschleißprüfung: Die Scheibenbremsbeläge müssen in den laut Wartungsplan vorgesehenen Intervallen auf Verschleiß geprüft werden. Die Prüfung des Verschleißes der Bremsbeläge erfolgt durch Sichtprüfung wie folgt: 1. Ziehen Sie den rechten Bremshebel an. 2. - Seite 25 Bremsfl üssigkeit UNFALLGEFAHR DURCH FEHLBEDIENUNG! Achten Sie beim Ablesen des Flüssigkeitsstandes darauf, dass sich der Bremsfl üssigkeitsbehälter in der Waagerechten befi ndet. GEFAHR Kontrollieren Sie vor jeder Fahrt, dass die Brems- fl üssigkeit über der Minimum-Markierung liegt. 1. Sehen Sie dazu durch das Sichtfenster des Bremsfl...
-
Seite 26: Kette
Kette Kette Die Kette muss in regelmäßigen Abständen (s. Wartungsplan) oder, falls notwendig, auch öfters geschmiert werden. Verwenden Sie hierfür ausschließlich handelsübliches O-Ring-Kettenspray. Kettendurchhang: Kontrollieren Sie vor Fahrtantritt den Kettendurchhang und korrigieren Sie ihn gegebe- nenfalls. BESCHÄDIGUNGSGEFAHR DURCH FEHLBEDIENUNG! Eine falsch gespannte Kette verursacht unter Umständen erhöhten Ver- schleiß... -
Seite 27: Reinigen/Pfl Egen
Reinigen/Pfl egen Reinigen/Pfl egen Regelmäßige und sachgemäße Reinigung ist für den Werterhalt Ihres Fahrzeugs ein wichtiger Faktor. Sicherheitswichtige Bauteile bleiben so in ihrer vollen Funktion erhalten. VERLETZUNGS- UND BESCHÄDIGUNGSGEFAHR DURCH FEHLBEDIENUNG! • Stellen Sie das Fahrzeug zum Reinigen auf den Hauptständer. •... - Seite 28 Reinigen/Pfl egen • Säubern Sie Instrumentenkombinationen und Schalter nicht mit Lösungs- oder Reinigungsmitteln. Verwenden Sie hierzu ausschließlich warmes Wasser, ggf. mit ein paar Spritzern Spülmittels. • Weichen Sie hartnäckigen Schmutz oder Insekten mit einem aufgelegten nassen Küchentuch ein. • Trocknen Sie nasse Flächen gut ab. •...
-
Seite 29: Wartungsplan
Wartungsplan Wartungsplan Die im Wartungsplan angegebenen Inspektionsintervalle gelten für die Benutzung des Fahrzeugs im Normalbetrieb. Je nach Einsatzort, Wetterbedingungen, persönlicher Fahrweise und Gelände müssen die Wartungsintervalle möglicherweise verkürzt werden. Das zuerst eintretende Ereignis (Monat oder KM-Stand) ist maßgebend. Einstellen: E, Wechseln: W, Überprüfen: Ü (beinhaltet falls notwendig das Schmieren, Nach- ziehen, Reinigen bzw. -
Seite 30: Inspektionsnachweise
Wartungsplan · Inspektionsnachweise nach 1 Mon. nach 12 Mon. nach 24 Mon. nach 36 Mon. nach 48 Mon. Gegenstand od. 500 km od. 4.000 km od. 8.000 km od. 12.000 km od. 16.000 km Haupt-/Seitenständer Ü Ü Ü Ü Ü Batterie –... -
Seite 31: Technische Daten
Technische Daten Technische Daten (technische Änderungen vorbehalten) Maße/Gewicht Länge: 2120 mm Breite: 830 mm Höhe: 1140 mm Radstand: 1405 mm Gesamtgewicht (fahrfertig): 133 kg (Supermoto) 128 kg (Enduro) zulässiges Gesamtgewicht: 283 kg Motor Bauart: 1 Zylinder 4-Takt, luftgekühlt Startsystem: Elektrostarter Hubraum: 125 ccm Leistung:... - Seite 32 Technische Daten Reifen vorne: 110/70-17 (Supermoto) 2.75-21 (Enduro) hinten: 130/70-17 (Supermoto) 4.10-18 (Enduro) Luftdruck vorne (bei kaltem Reifen): 2,25 bar Luftdruck hinten (bei kaltem Reifen): 2,25 bar Bremsanlage vorne: Doppelscheibenbremse hinten: Einzelscheibenbremse Bremsfl üssigkeit: DOT 3/4 Elektrik Batterie-Kapazität: 12 V–9 Ah Zündsystem: Generator: Schwungmagnet...
-
Seite 33: Gewährleistung
Gewährleistung Gewährleistung 1. Es wird eine dem Stand der Technik entsprechende Fehlerfreiheit des Rollers in Werk- stoff und Herstellung während der gesetzlichen Gewährleistung, ab dem Datum der Übergabe des Rollers gewährt. Die Erfüllung der Gewährleistungsverpfl ichtung erfolgt nach unserer Wahl durch Instandsetzung des Rollers. Die Untersuchung der Störung und ihrer Ursache erfolgt stets durch Vertragswerkstätten und umfasst: Reparatur oder Austausch des defekten Bauteils Arbeitszeit... - Seite 34 Gewährleistung – die Nichtverwendung von Original-Ersatzteilen – Schäden, die durch Steinschlag, Hagel, Streusalz, Industrieabgase, mangelnde Pfl ege, ungeeignete Pfl egemittel usw. entstanden sind Folgende Bauteile, ausgenommen eindeutige Material- bzw. Herstellungsfehler (z. B. Bruch, falscher Zusammenbau, Auskolkung, usw.). Bauteile, die während der normalen Wartungsarbeiten ausgewechselt werden, wie z.
-
Seite 35: Besuchen Sie Uns Im Internet
Internet Besuchen Sie uns im Internet Unter www.si-zweirad.de können Sie die Original Zubehör und Ersatzteile bestellen, sowie weitere Informationen zu Ihrem REX-Fahrzeug erhalten. • Shop Ersatzteile und Zubehör für Ihr Fahr- zeug online bestellen. • Fahrzeugregistrierung Gewährleistungs-Anmeldekarte einfach und bequem online abschicken. - Seite 36 Notizen D-36 BA_SupermoEnduro_2012_D.indd D-36 BA_SupermoEnduro_2012_D.indd D-36 04.11.11 13:06 04.11.11 13:06...
- Seite 37 Notizen D-37 BA_SupermoEnduro_2012_D.indd D-37 BA_SupermoEnduro_2012_D.indd D-37 04.11.11 13:06 04.11.11 13:06...
- Seite 38 BA_SupermoEnduro_2012_D.indd D-38 BA_SupermoEnduro_2012_D.indd D-38 04.11.11 13:06 04.11.11 13:06...
- Seite 39 BA_SupermoEnduro_2012_D.indd D-39 BA_SupermoEnduro_2012_D.indd D-39 04.11.11 13:06 04.11.11 13:06...
- Seite 40 SI-Zweirad-Vertriebs GmbH Postfach 21 24 33349 Rheda-Wiedenbrück • Telefon 0 18 05 /41 08 36* Telefax 0 52 42 /41 08 72 • eMail: si-service prophete.net (* = 0,14 € /Min. aus dem dt. Festnetz, max. 0,42 € /Min. aus dem Mobilfunknetz) BA_SupermoEnduro_2012_D.indd D-40 BA_SupermoEnduro_2012_D.indd D-40 04.11.11 13:06...
