Inhaltszusammenfassung für HMS EASYWALL

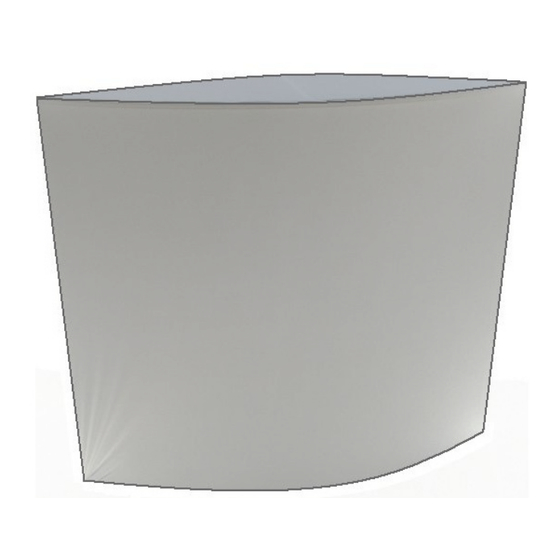

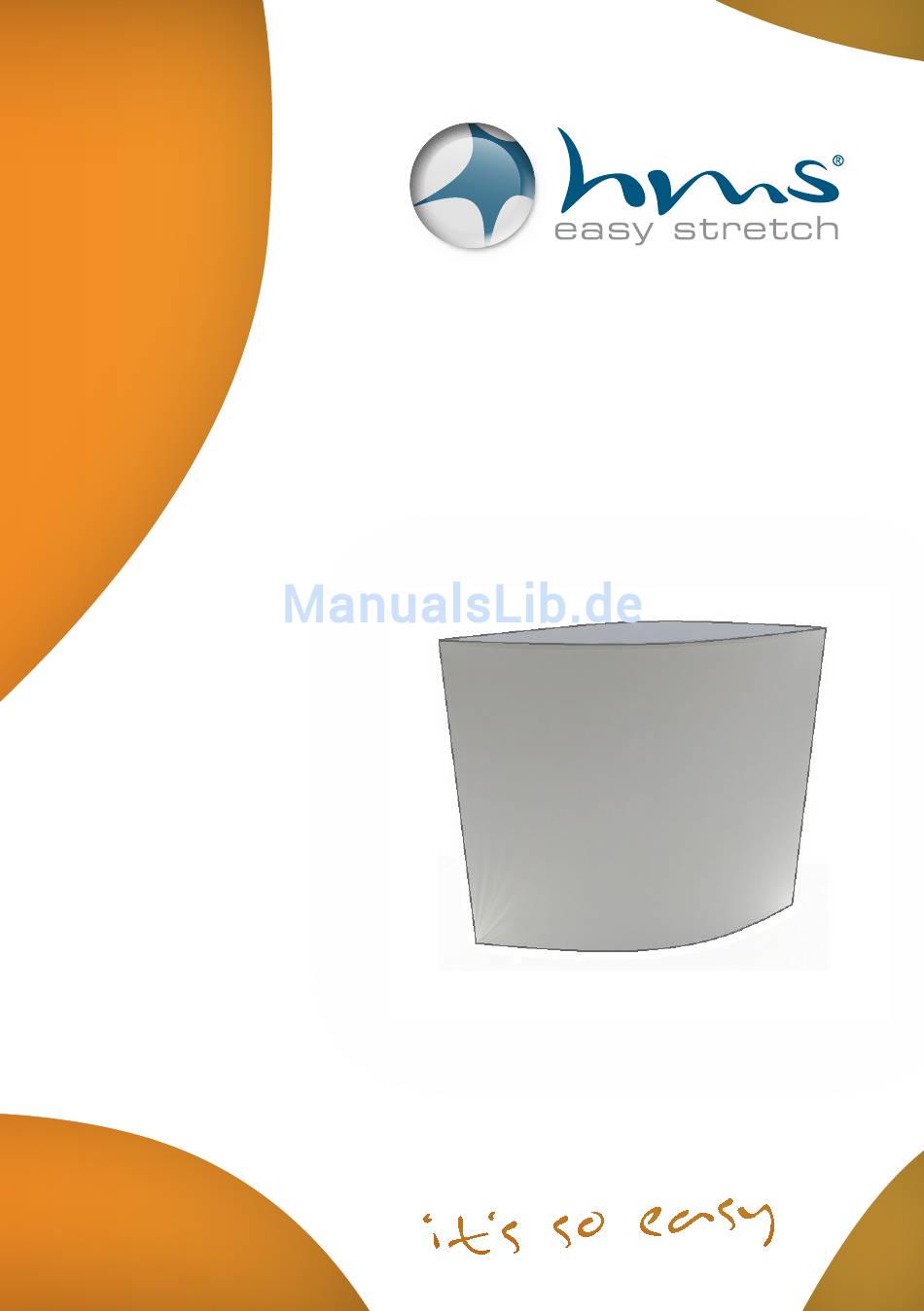

- Seite 1 Aufbauanleitung EASYWALL mit LED-Beleuchtung...
- Seite 3 Bauteile: Ober-/Unterteil Seitenstange Mittelstange Röhren- Fernbedienung: Controller: Halterung: LED-Röhren: Netzkabel: Verbindungskabel LED-Controller: Ohne Abbildung Ohne Abbildung Ohne Abbildung 2 x kurz, 2 x lang Schrauben Stoff-Überzug Imbusschlüssel ohne Abbildung ohne Abbildung ohne Abbildung...
- Seite 4 Unterteil auf den Boden legen. Viereckige Einfräsung muss nach oben zeigen. Seitenstangen und Röhren-halterungen auf Unterteil mit mitgelieferten Schrauben befestigen. WICHTIG: Plastikschutz am Ende der Seitenstangen muss nach oben zeigen! und verschrauben. Oberteil und Röhrenhalterungen auf Seitenstangen mit mitgelieferten Schrauben befestigen.
- Seite 5 Mittelstange einsetzen. Hierzu Oberteil mit geringem Kraftaufwand nach oben drücken und Stift der Mittelstange in eines der beiden Löcher der Querstange des Ober- und Unterteiles stecken. LED-Röhren in Halterungen einsetzen und verbinden. Die LED-Röhren werden in Reihe geschaltet: Für Ober- und Unterseite werden die langen Röhren, für Seitenstangen werden die kurzen Röhren benutzt.
- Seite 6 Stretch-Stoff mit innen liegender Naht über den montierten Raumteiler ziehen. Moosgummikeder des Stoffüberzuges an einer Ecke beginnend in das Aluminium- Profil des Unterteiles seitlich, nach unten ziehend, eindrücken. Wichtig: Stoffüberzug nicht zu stark ziehen! Der Raumteiler ist nun einsatzbereit!
-
Seite 7: Technische Daten
Technische Daten: Höhe (A): 2,20 m Breite (B): 2,50 m Max. Tiefe (C): 0,70 m Gewicht: ca. 20 kg Gerüst: 4-Kant-Profil, Aluminium Bezug: EASY STRETCH Polyamid mit Elastan... - Seite 8 GmbH Event Service und Design Hauptsitz & Showroom Head Office & Showroom Salzstraße 190 D-74076 Heilbronn Fon +49 (0) 7131 98255-0 Fax +49 (0) 7131 98255-55 Showroom nach Vereinbarung Showroom by appointment info@hms-easystretch.com www.hms-easystretch.com...
