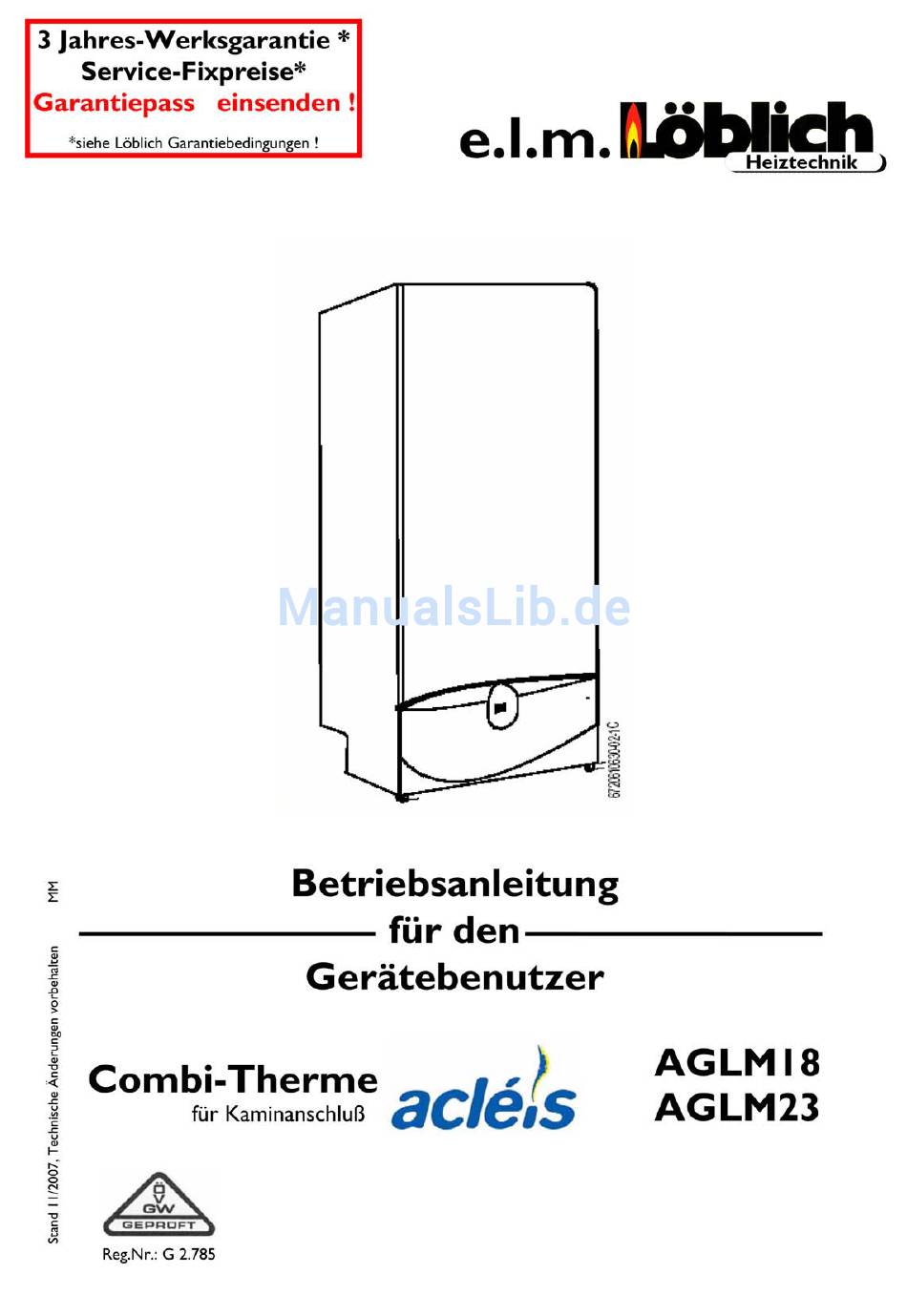

- Seite 2 Herzlichen Glückwunsch zu Ihrer neuen Löblich Combi-Therme Wir bedanken uns für Ihr Vertrauen, daß Sie eine Löblich Combi-Therme gewählt haben. Ihre neue Löblich Combi-Therme ist mit modernster Technologie ausgestattet und aus soliden und zuverlässigen Werkstoffen gefertigt. Wir empfehlen Ihnen, unsere Ratschläge aufmerksam zu verfolgen und sind sicher, daß...
- Seite 3 Bedienungsteile - Inbetriebnahme Achtung: Darstellung der Hähne in Betriebs-Bereitschaftsstellung Anzeige Bereitschaft Vorlauf – Temperaturwähler zugleich Sommer-/Winter-Schalter Anzeige Wärmeanforderung Heizung durch die Regelung Betriebsschalter (EIN/AUS) (Raumthermostat etc.) Wartungshahn Vorlauf Entstörtaste Gas – Geräteabsperrhahn Anzeige Warmwasser – Betrieb (gelber Griff) Anzeige Brenner – Betrieb Wartungshahn Kaltwasser Thermo –...
- Seite 4 was ist zu tun ? daraus folgt Kontrollieren, ob elektrisch angeschlossen. Bauseitiger Gas-Absperrhahn und Gas-Geräteabsperrhahn (11) - gelber Griff - öffnen Wartungshähne öffnen: Rücklauf (13) Vorlauf (10) Kaltwasser (12) Betriebsschalter (9) – in Stellung 1 (ein) bringen Anzeige Bereitschaft (1) leuchtet Vorlauf –...
- Seite 5 Abstellen was ist zu tun ? daraus folgt >Anzeige Bereitschaft (1) Betriebsschalter (9) in Position 0 bringen erlischt Bauseitigen Gas-Absperrhahn und Gas-Absperrhahn (11) - Griff gelb schließen 11-Gas-Geräteabsperrhahn (gelb) 10-Wartungshahn 12-Kaltwasser 13-Wartungshahn 14-Nachfüllhahn (schw) Vorlauf Wartungshahn Rücklauf (geschlossener Zustand) Achtung : Darstellung der Hähne in Betriebs-Bereitschaftsstellung ! - 5 -...
- Seite 6 daraus folgt was ist zu tun ? ·Vorlauf – Temperaturwähler (8) in die In Stellung Sommer gewünschte Stellung bringen Warmwasserbetrieb Sommer Winter In Stellung Winter Warmwasser- + Heizbetrieb Einstellung Warmwasserbetrieb was ist zu tun ? daraus folgt ·Warmwasser – Temperaturwähler (7) Bei Warmwasser-Entnahme in die gewünschte Stellung bringen ·Brenner geht in Betrieb...
- Seite 7 Der Vorlauf-Temperaturwähler (8) kann nach rechts bis in die Maximal – Stellung (ca. 87° C) gedreht werden. Es besteht auch die Möglichkeit das Gerät in der Stellung ECO (Vorlauftemperatur ca. 70° C) zu betreiben. vorher nachher Anschlag für die – Stellung ECO wie nebenstehend gezeigt herstellen Anschlag –...
- Seite 8 Bereitschaft Wärmeanforderng Warmwasser- Brenner- Wirkung Ursache Behebung Heizung Betrieb Betrieb leuchtet blinkt langsam leuchtet oder erloschen Gerät zündet Gasmangel Gashahn (11) öffnen ist erloschen nicht Versorgung sicherstellen Entstörtaste (3) drücken leuchtet blinkt langsam blinkt langsam erloschen Überhitzung Wassermangel oder Wartungshähne öffnen keine Zirkulation (10,12,13) im System...
-
Seite 9: Praktische Hinweise
Praktische Hinweise Reinigung Für die Reinigung der Verkleidung nur chemisch neutrale, nicht scheuernde Haushaltsreinigungsmittel verwenden. Entleerung bei Frostgefahr Sanitär: Anlagenseitigen Wasserhahn (z.B. Wohnungsabsperrhahn) vor dem geräteseitigen Wartungshahn Kaltwasser (12) schließen. Gerät und Anlage über eine tiefer als das Gerät gelegene Auslaufarmatur entleeren. Heizung: Radiatoren entleeren. - Seite 10 Nähere Informationen über kostengünstige Wartungsverträge, Service Fixpreise, 3 Jahresgarantie, Energiespar-Tips etc. erhalten Sie telefonisch unter Das mobile Serviceteam des LÖBLICH Werkskundendienstes rund Einsatz, beste Kundenzufriedenheit sicherzustellen Werk und Verkauf: 604 16 24 Kundendienst 602 61 51 01 / Löblich&Co. Kessel und Apparatebau KG, Favoritner Gewerbering 1, 1100 Wien, Austria (EU) , e-mail Verkauf: e-mail Kundendienst: www.loeblich.at...
