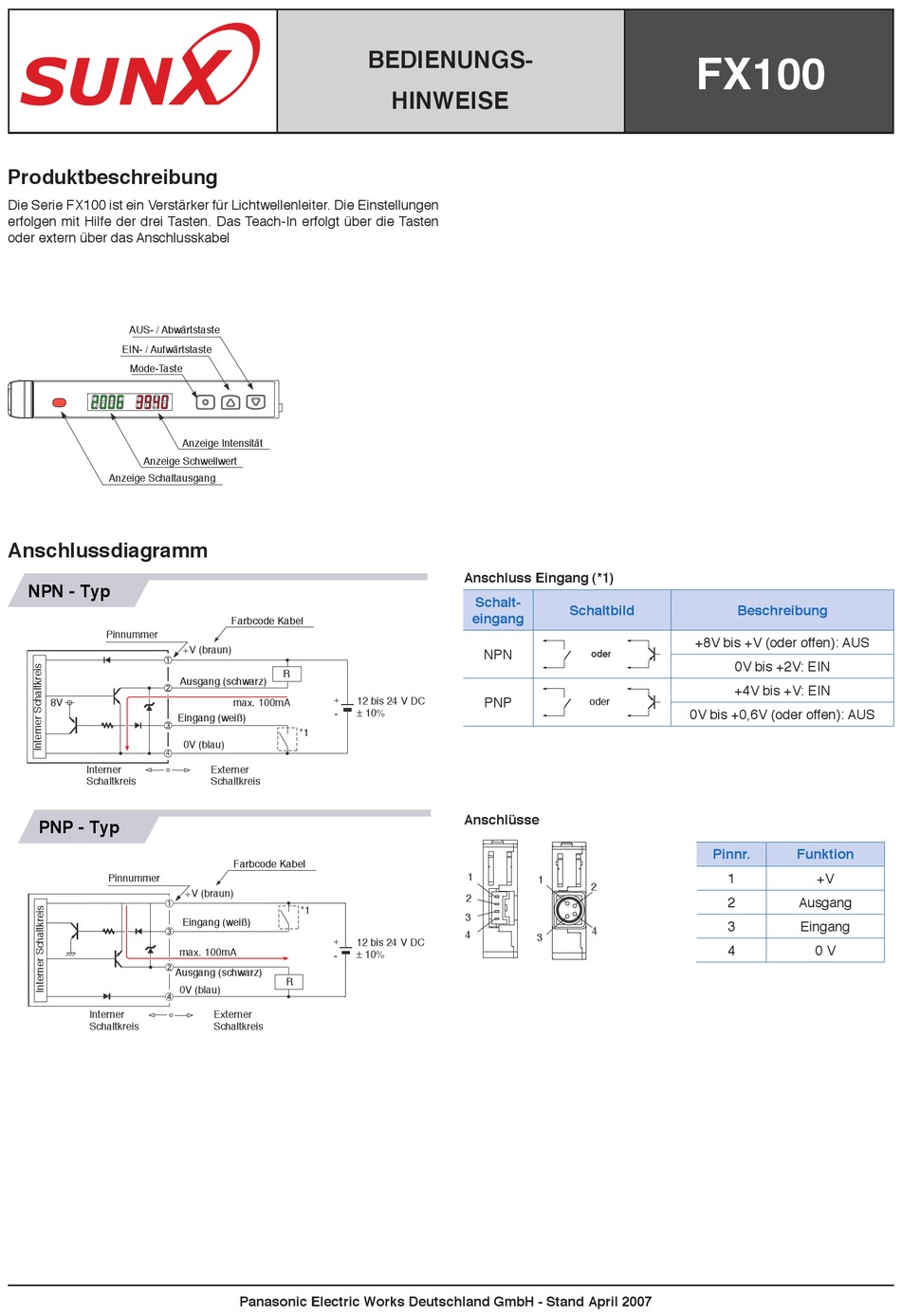

Sunx FX100 Bedienungshinweise
Inhaltsverzeichnis
Produktbeschreibung
Die Serie FX100 ist ein Verstärker für Lichtwellenleiter. Die Einstellungen
erfolgen mit Hilfe der drei Tasten. Das Teach-In erfolgt über die Tasten
oder extern über das Anschlusskabel
AUS- / Abwärtstaste
EIN- / Aufwärtstaste
Mode-Taste
Anzeige Schwellwert
Anzeige Schaltausgang
Anschlussdiagramm
NPN - Typ
Pinnummer
8V
Eingang (weiß)
4
Interner
Schaltkreis
PNP - Typ
Pinnummer
Ausgang (schwarz)
Interner
Schaltkreis
Anzeige Intensität
Farbcode Kabel
+V (braun)
R
Ausgang (schwarz)
+
max. 100mA
-
*1
0V (blau)
Externer
Schaltkreis
Farbcode Kabel
+V (braun)
*1
Eingang (weiß)
+
max. 100mA
-
R
0V (blau)
Externer
Schaltkreis
Panasonic Electric Works Deutschland GmbH - Stand April 2007
BEDIENUNGS-
HINWEISE
Anschluss Eingang (*1)
Schalt-
eingang
NPN
PNP
12 bis 24 V DC
� 10%
Anschlüsse
1
2
3
4
12 bis 24 V DC
� 10%
FX100
Schaltbild
+8V bis +V (oder offen): AUS
oder
oder
0V bis +0,6V (oder offen): AUS
1
2
4
3
Beschreibung
0V bis +2V: EIN
+4V bis +V: EIN
Pinnr.
Funktion
1
+V
2
Ausgang
3
Eingang
4
0 V
Inhaltsverzeichnis
Inhaltszusammenfassung für Sunx FX100
- Seite 1 FX100 BEDIENUNGS- HINWEISE Produktbeschreibung Die Serie FX100 ist ein Verstärker für Lichtwellenleiter. Die Einstellungen erfolgen mit Hilfe der drei Tasten. Das Teach-In erfolgt über die Tasten oder extern über das Anschlusskabel AUS- / Abwärtstaste EIN- / Aufwärtstaste Mode-Taste Anzeige Intensität...
-
Seite 2: Messmodus
Seite 2 MESSMODUS Nach dem Einschalten wird zunächst der Produktcode und die eingestellte Frequenz angezeigt. Nach ein paar Sekunden springt der Sensor au- tomatisch in den Run- (bzw. Mess-)modus zurück. Hier wird die eingestellte Schwellwert (links) und die aktuelle registrierte Lichtintensität (rechts) angezeigt: Einschalten RUN - Modus... -
Seite 3: Einstellmodus
Seite 3 EINSTELLMODUS Wird die Mode-Taste im Messmodus für ca. 2 Sekunden gedrückt, gelangt man in den Einstellmodus. In diesem Modus gilt: wird die Mode- Taste (hier gleich Abbruch-Taste) nicht innerhalb von 2 Sekunden gedrückt wird der momentan angezeigte Wert übernommen / abgespeichert. Folgende Unterpunkte können hier eingestellt werden: Funktion Werkseinstellung... -
Seite 4: Teach-Modus (Schwellwert Einstellen)
Seite 4 TEACH-MODUS (SCHWELLWERT EINSTELLEN) Der Schwellwert kann auf drei Arten eingestellt werden: 2-stufig, direkt über Grenzwert und vollautomatisch: Zweistufiges Einlernen Das Einlernen geschieht über die beiden Zustände „Objekt vorhanden“ und „Objekt nicht vorhanden“. Der Schwellwert und die Schaltlogik (Hell- / Dunkel-EIN) werden hier automatisch gesetzt. -
Seite 5: Einlernen Über Grenzwert (Direktes Einlernen)
Seite 5 Einlernen über Grenzwert (direktes Einlernen) Der Grenzwert wird hier direkt bestimmt. Der Hintergrund wird eingelernt, und der Schwellwert wird kurz darüber (Taste „ON“) oder darunter (Taste „OFF“) gesetzt. Messmodus 2 sec Teachmodus Einweglichtschranke: 2 x Taste "AUS" drücken oder (Schwellwert wird 15% unterhalb fixiert) Lichttaster: 2 x Taste "EIN"... - Seite 6 Seite 6 PRO-MODUS In diesem Modus können Feineinstellungen vorgenommen werden. Durch Drücken der Mode-Taste für ca. 4 Sekunden gelangt man vom Messmo- dus in den PRO-Modus. Folgende Punkte können eingestellt werden: Funktion Werkseinstellung Beschreibung Einstellen des Offsetwertes in Prozent (von 0 bis 80%). Wenn der momentane Intensitäts- Offsetwert wert als Schwellwert dienen soll, muss 0% eingegeben werden.
- Seite 7 Seite 7 Messmodus 4 sec PRO-Modus Einstellen Offsetwert (0 ... 80%) Externer Eingang: • Lichtquelle AUS • Grenzwert teachen oberhalb • Grenzwert teachen unterhalb • Grenzwert teachen automatisch • Stromsparmodus EIN Automat. Schwellwertanpassung: •Schwellwertanpassung AUS •Anpassung EIN, Zyklus < 60 sec •...
-
Seite 8: Schnelleinstellung Des Sensors
• Ausschalten beider Sensoren und trennen der Aus- und Eingänge SCHNELLEINSTELLUNG DES SENSORS Die Serie FX100 kann schnell über einen zweistelligen Code eingestellt werden. Dies geschieht im RUN-Modus wie folgt: ca. 2 sec Im ersten Schritt wird der Code, und im zweiten die Modulationsfre- quenz eingestellt. -
Seite 9: Einstellung Über Code
Seite 9 EINSTELLUNG ÜBER CODE Die Serie FX100 kann schnell über einen zweistelligen Code eingestellt werden. Dies geschieht im RUN-Modus wie folgt: ca. 4 sec : Ziffer ändern : Stelle wechseln Code Tabelle: 1. Stelle 2. Stelle 3. Stelle 4. Stelle...
