Montage und Inbetriebnahme
Verwendung als Aufbaugerät:
Bei jedem FOX-MD1 ist zusätzlich zum Einbaugehäuse auch ein

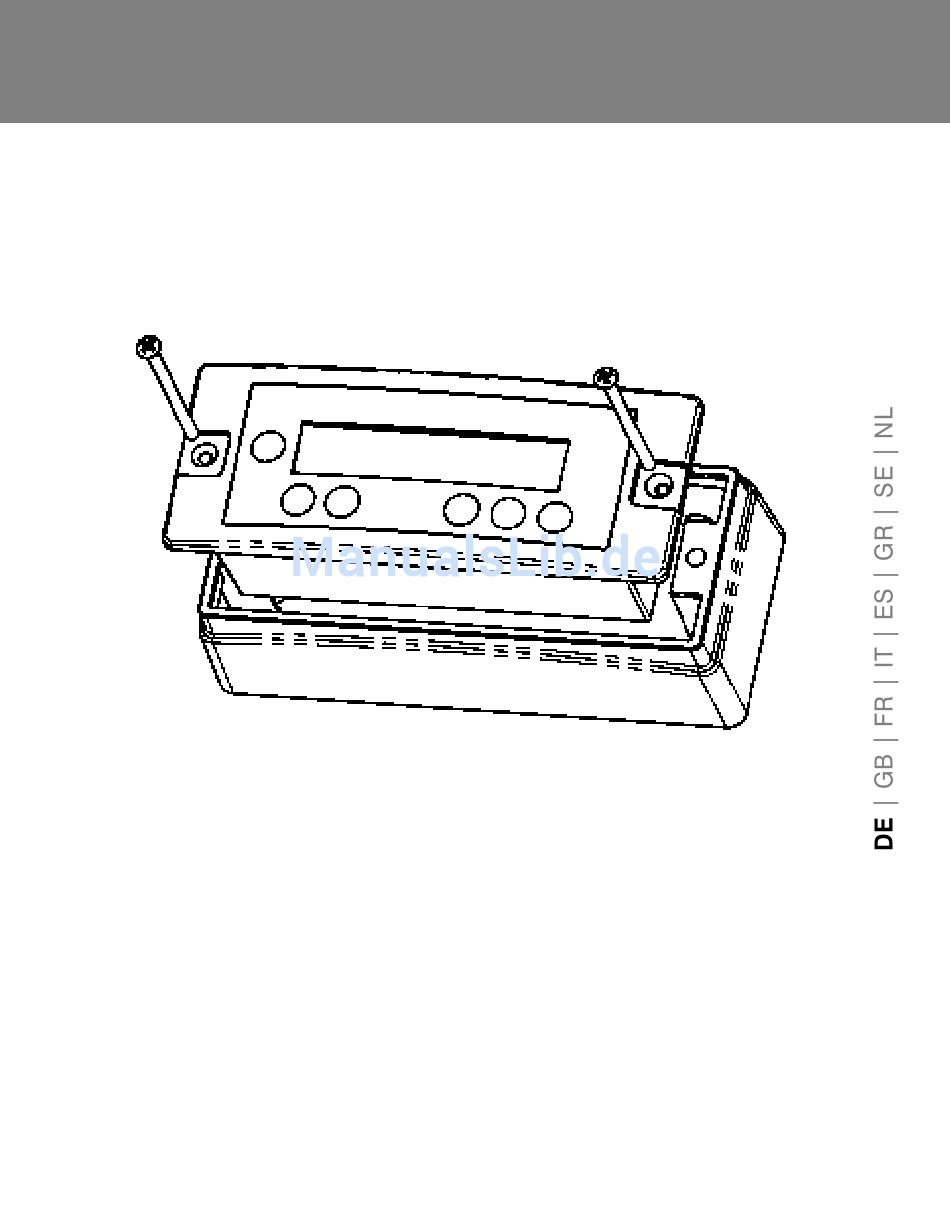

Rahmen für die Aufbaumontage enthalten. Die folgende
Explosionszeichnung verdeutlicht die Montageweise.
Verwendung als Einbaugerät:
Bei Verwendung als Einbaugerät muss eine Aussparung in der Größe
von 125,5 x 53,5 mm geschaffen werden. Die minimal benötigte
Einbautiefe beträgt dann 40 mm.
Ablauf der Montage:
1. Anschlusskabel in FOX-MD1 einstecken.
2. Gerät in Aussparung oder in Aufbaugehäuse setzen
und mit 2 Schrauben fixieren.
3. Abdeckung des Stecksockels am FOX-Gerät vorsichtig
entfernen.
ACHTUNG: Nicht die dahinter liegende Buchse beschädigen!
4. Anschlusskabel in das FOX-Gerät einstecken.
