evoptron Pebble Gebrauchsanweisung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für evoptron Pebble

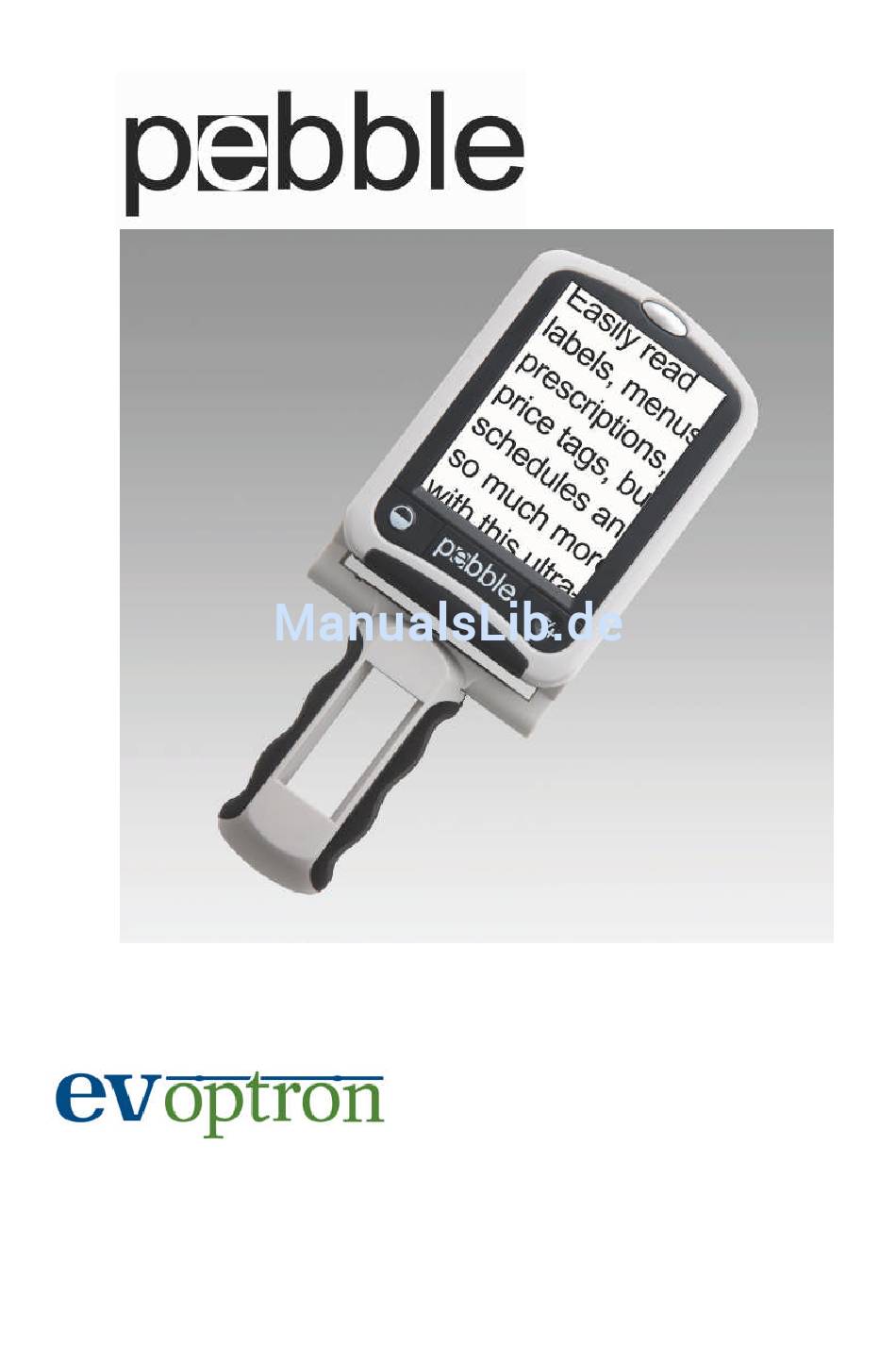

- Seite 1 (2011) Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. EINLEITUNG 2. ZWECKBESTIMMUNG 3. SICHERHEITSHINWEISE 4. LIEFERUMFANG UND BEDIENELEMENTE 5. BEDIENUNG 5.1 NETZTEIL ANSCHLIEßEN 5.2 EIN-AUSSCHALTEN 5.3 VERGRÖßERUNG EINSTELLEN 5.4 FARBDARSTELLUNG WÄHLEN 5.4A BELEUCHTUNG EIN-/AUSSCHALTEN 5.5 DEN GRIFF EINSTELLEN 5.6 SCHNAPPSCHUSS 5.7 HELLIGKEIT EINSTELLEN 6. LADEN UND DER UMGANG MIT DEN AKKUMULATOREN 13 6.1 WICHTIGE HINWEISE ZU DEN AKKUS 6.2 ÖFFNEN UND SCHLIEßEN DES AKKU-FACHS - 2 -... - Seite 3 6.3 LADEN DER AKKUS 6.4 LADEANZEIGE 7. ANBRINGEN DER HANDSCHLAUFE 8. DIE SCHUTZTASCHE 9. FEHLERSUCHE 10. TECHNISCHE DATEN 11. SACHMANGEL UND GARANTIEBESTIMMUNGEN FEHLER! TEXTMARKE NICHT DEFINIERT. 12. KENNZEICHEN UND ENTSORGUNG FEHLER! TEXTMARKE NICHT DEFINIERT. 13. KONTAKTINFORMATIONEN: FEHLER! TEXTMARKE NICHT DEFINIERT. - 3 -...
-
Seite 4: Einleitung

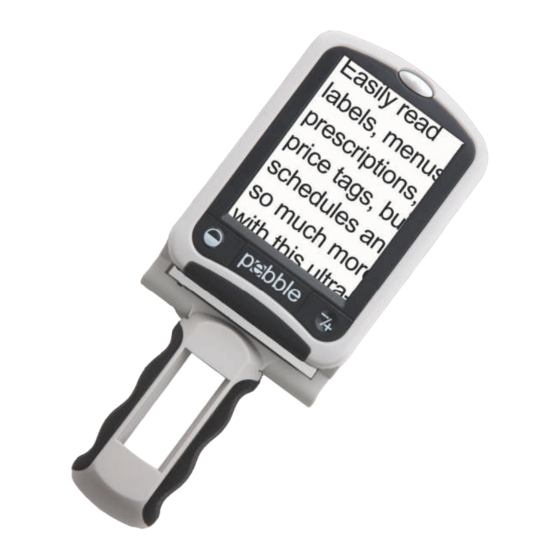

Hinweise zum richtigen und Zweckbestimmten Gebrauch von Pebble in diesem Handbuch. 2. Zweckbestimmung Pebble ist eine mobile elektronische Lupe und dient der Vergrößerung von Bildern, Texten und Gegenständen. Pebble ist ein Hilfsmittel für den täglichen Gebrauch, benutzbar innerhalb und außerhalb von Räumen, z.B. auf Reisen, zu Hause, beim Einkaufen, in der Schule, im Berufsleben. -
Seite 5: Sicherheitshinweise
Gebrauchsanweisung genau durch und bewahren Sie diese zum Nachlesen an einem sicheren Platz auf. Wenn Sie einen Service beanspruchen müssen, geben oder senden Sie Pebble, wenn möglich in der Originalverpackung, unter Angabe der Beanstandung an Ihren Händler zurück. Fehlfunktionen oder Beschädigungen von Pebble, die eine Folge von... - Seite 6 • Verwenden Sie Pebble nicht in der Nähe von brennbaren Stoffen oder Flüssigkeiten. Halten Sie Pebble von Wasser fern. • Wenn Sie das Gerät nicht benutzen schalten sie Pebble immer aus. Um die Lebensdauer der Akkus zu verlängern, entfernen Sie diese, wenn das System für eine Woche oder länger nicht verwendet wird.
-
Seite 7: Lieferumfang Und Bedienelemente
Die Abbildungen auf der nächsten Seite beschreiben den Lieferumfang und die Bedienelemente von Pebble: 1. Pebble 2. Handschlaufe / Trageriemen 3. Schutztasche 4. Netzteil 5. Wiederaufladbare NiMH Akkus (bereits in Pebble eingelegt) 6. Reinigungstuch 7. Bedienungsanleitung (ohne Abbildung) Bedienelemente: A: Schnappschuss... - Seite 8 - 8 -...
-
Seite 9: Bedienung
Netzteils stattfinden. Dadurch können die Akkus voll geladen werden, auch wenn Sie Pebble während des Ladevorgangs bereits benutzen. Legen Sie niemals Batterien in Pebble ein. Dies könnte zur Zerstörung des Gerätes führen und hat den Verlust der Gewährleistung zur Folge. -
Seite 10: Vergrößerung Einstellen
Pebble-Schriftzug um die Vergrößerung zu variieren. Pebble besitzt 3 Vergrößerungs- stufen, die durch Drücken der Vergrößerungstaste wechseln. 5.4 Farbdarstellung wählen Pebble bietet Ihnen 6 verschiedene Farbdarstellungen. Links neben dem Pebble-Schriftzug finden Sie die Taste für die Farbwahl. Wählbar sind: Echtfarbendarstellung Graustufenmodus Schwarzer Text / weißer Hindergrund... -
Seite 11: Den Griff Einstellen
5.5 Den Griff einstellen Pebble besitzt einen variablen Griff. Dieser ist klappbar und lässt sich in der Länge verändern. Nachfolgend einige Beispiele zur Einstellung Text lesen. Klappen Sie den Griff komplett ein und legen Pebble auf die Vorlage. Lupenhaltung Halten Sie Pebble an dem um 180°... -
Seite 12: Schnappschuss
Tasten in der Größe und der Farbwahl verändert werden. Durch nochmaliges Drücken dieser Taste beenden Sie die Funktion. Diese Aktionen werden durch einen Bestätigungston quittiert. Bei Ausschalten von Pebble wird ebenfalls das Einfieren beendet. 5.7 Helligkeit einstellen Ab Werk ist der Bildschirm von Pebble auf die größtmögliche... -
Seite 13: Laden Und Der Umgang Mit Den Akkumulatoren
Mit neuen, komplett geladenen, Akkus beträgt die Nutzungszeit etwa 1,5 Stunden. Die Nutzungszeit wird sich mit nachfolgenden Aufladungen allmählich verringern Es ist nicht gestattet, Batterien in Pebble einzulegen. Batterien können nicht wieder aufgeladen werden und stellen durch das in Pebble integrierte Ladesystem eine Gefahr dar. -
Seite 14: Öffnen Und Schließen Des Akku-Fachs
6.2 Öffnen und schließen des Akku-Fachs Klappen Sie den Tragegriff komplett ein. Das graue Akkufach befindet sich unter dem Schriftzug „Pebble“ Drücken Sie mit Ihrem Fingernagel oder einer kleinen Münze den Verschluss nach unten und in Richtung „AUF“ Heben Sie die Abdeckung ab. -
Seite 15: Laden Der Akkus
6.3 Laden der Akkus Zum Laden der Akkus schließen Sie einfach das Netzteil an Pebble an. Sie können Pebble während des Ladevorgangs zum Lesen benutzen. 6.4 Ladeanzeige Neben dem Netzteilanschluss befinden sich 2 Anzeigen (LEDs) für den Ladezustand. Die nachfolgende Tabelle informiert Sie über die... -
Seite 16: Anbringen Der Handschlaufe
Die Handschlaufe kann seitlich am Gerät angebracht werden. 8. Die Schutztasche Zum Schutz des Bildschirms und des Gehäuses bewahren und transportieren Sie Pebble bitte in der mitgelieferten Tasche. Die Tasche ist mit einer Schlaufe zur Befestigung am Gürtel oder Schultergurt ausgestattet. - 16 -... -
Seite 17: Fehlersuche
9. Fehlersuche 9.1 Gerät lässt sich nicht einschalten • geht das Gerät, wenn das Netzteil angeschlossen wird ? • ist das Netzteil mit einer Steckdose verbunden? • sind vorgeschriebene und geladene Akkus eingelegt? • sind die Akkus in der richtigen Position eingelegt? 9.2 Darstellung verschwommen oder unscharf •... -
Seite 18: Pebble Fühlt Sich Warm An
9.5 Gerät schaltet selbständig ab • Um Energie zu sparen schaltet Pebble nach 3 Minuten der Nichtbenutzung den Bildschirm ab. Dies ist keine Fehlfunktion, • Sind die richtigen Akkus eingelegt und geladen? 9.6 Pebble sendet Piep-Töne aus • Bedeutet, dass nur noch für 3 Minuten Energie zur Verfügung steht, die Akkus sollten geladen oder... -
Seite 19: Technische Daten
10. Technische Daten Eigenschaften Leicht und kompakt Um 180° schwenkbarer Griff 6 einstellbare Lesemodi 3 Vergrößerungsstufen (5x, 7,5x, 10x) Schnappschussfunktion Integriertes Ladegerät Energiesparfunktion Bildschirm TFT-Bildschirm, 16-Bit, , 8,89 cm (3,5“) Diagonale LCD Helligkeit: 450cd/m² (bei Werkseinstellung) Auflösung: 320x240 (RGB) Betrachtungswinkel: ~75° Lebensdauer: >... - Seite 20 5x, 7,5x, 10x Zulässige Temperaturbereiche Zur Benutzung: 0° - 50° Zur Lagerung: -20° - 60° Akkus 2 x 1,5V Nickel-Metallhydrid-Akkumulatoren (NiMH) 2400 mAh, aufladbar (im Lieferumfang) Ladezeit: ~ 3 Stunden maximal Nutzungszeit: ~ 2,25 Stunden (bei neuen, voll geladenen 2400 mAh NiMH-Akkus) Akku-Lebensdauer: ~400-500 Ladezyklen Stromversorgung Netzteil:...
-
Seite 21: Sachmangel Und Garantiebestimmungen
Bestimmungen Kennzeichen und Entsorgung CE-Kennzeichnung Die CE-Kennzeichnung wurde vom Hersteller in den USA vorgenommen. Pebble 3.5 wird von der EV OPTRON GmbH in die EU importiert und erfüllt die Gesetze und technischen Regeln in der EU. Entsorgung und Recycling Korrekte Entsorgung dieses Produkts (Elektromüll). -
Seite 22: Kontaktinformationen
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. - Seite 23 kann. Wir beantworten über Ihren Fachhändler hinaus gerne Ihre Fragen. Fachhändler: EV OPTRON GmbH Steinschönauer Str. 4b 64823 Gross-Umstadt Tel.: 06078-911772 Fax: 06078-911774 - 23 -...
