Schaerer Cup & Cool Betriebsanleitung
Für schaerer coffee art, coffee art plus, und schaerer coffee vito kaffeemaschinen
Verwandte Anleitungen für Schaerer Cup & Cool
Inhaltszusammenfassung für Schaerer Cup & Cool

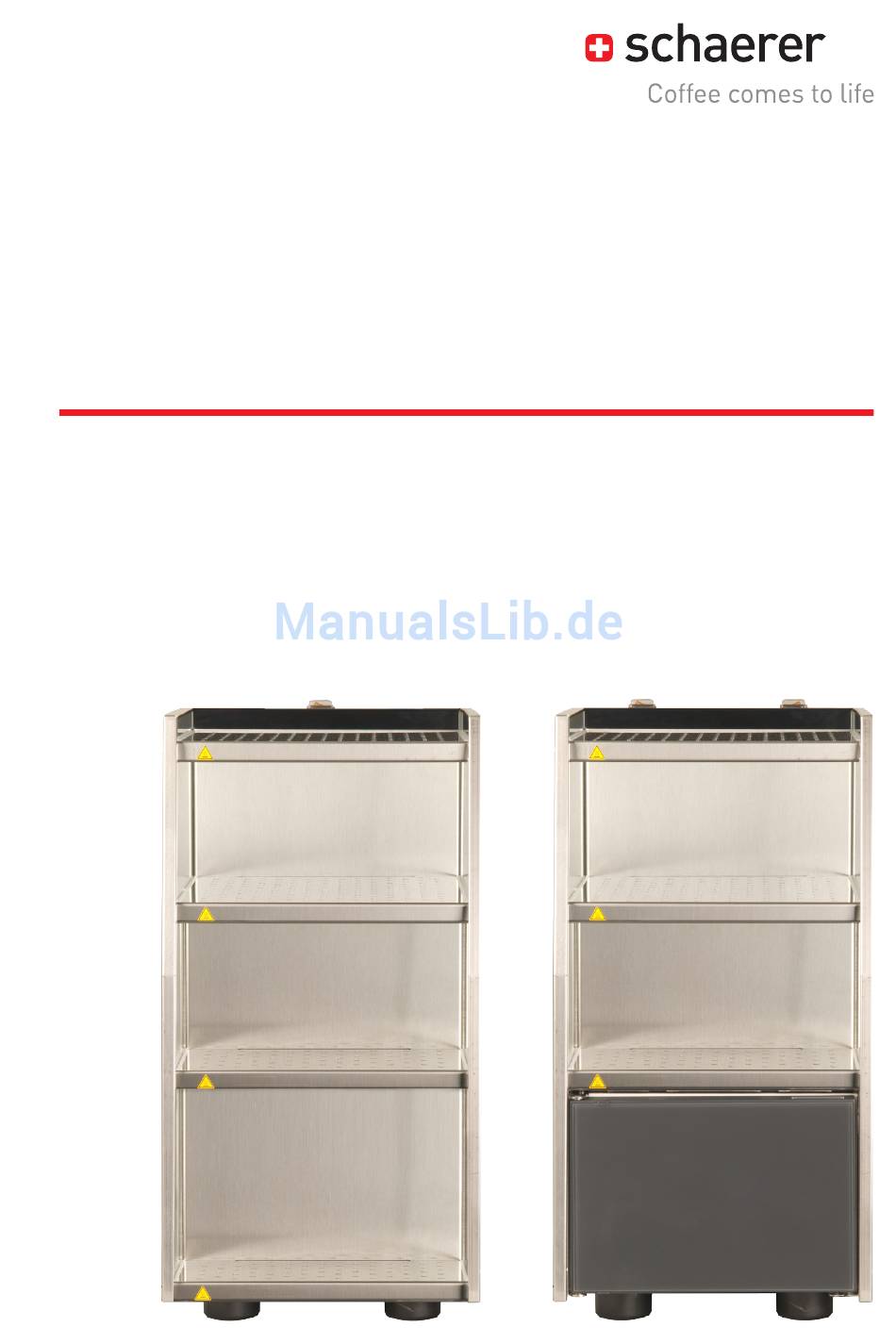

- Seite 1 Schaerer Coffee Art / Coffee Art Plus Schaerer Coffee Vito Tassenwärmer / Cup & Cool Betriebsanleitung V05 / 12.2011...
- Seite 2 Tassenablage (siehe Seite 7) Ein- / Ausschalter Tassenwärmer Ein- / Ausschalter Kühlschrank Tassenablage Temperatureinstellung Tassenablage (siehe Seite 8) Temperatureinstellung Kühlschrank (siehe Seite 8) Kühlschrank Schaerer AG Originalbetriebsanleitung Postfach BATW SCA & SCV_DE Allmendweg 8 CH-4528 Zuchwil info@schaerer.com / www.schaerer.com N° 021660...
- Seite 3 Angaben, technischen Daten, Abbildungen und Illustrationen beruhen auf den zur Zeit der Drucklegung verfüg- baren, neuesten Daten. Die Schaerer AG behält sich das Recht vor, zu jedem Zeitpunkt Änderungen vorzunehmen, ohne erneute Bekanntgabe. Alle Abbildungen, Illustrationen und Display-Meldungen in dieser Anleitung sind nur Beispiele! Durch die Optionenvielfalt kann sich Ihre Maschine von den hier abgebildeten Geräten unterscheiden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ................Gefahr für Benutzer . -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Die Sicherheitshinweise und das Kapitel Haftung in der Betriebsanleitung Schae- rer Coffee Art / Coffee Art Plus und Schaerer Coffee Vito beachten! Gefahr für Benutzer ● Arbeiten an elektrischen Anlagen dürfen nur von einer Elektrofachkraft Gefahr! vorgenommen werden! Stromschlag! ●... -
Seite 6: Gefahr Für Die Maschine
● Das Gerät nie mit Wasser oder einer anderen Flüssigkeit (z.B. Dampf- reiniger) abspritzen! ● Das Gerät nie in Wasser oder in eine andere Flüssigkeit tauchen! ● Wartungsarbeiten und Reparaturen dürfen nur vom Schaerer Kunden- service unter Verwendung von Original-Ersatz teilen durchgeführt wer- den! ●... -
Seite 7: Bestimmungsgemässe Verwendung
Für hieraus resultierende Schäden haftet der Hersteller nicht. Cup & Cool ● Der Schaerer Cup & Cool ist dazu bestimmt, leere trockene Tassen vorzuwärmen. Weiter ist er dazu bestimmt Milch kühl zu halten. ● Dieses Gerät ist bestimmt für den industriellen und gewerblichen Einsatz. -
Seite 8: Bedienung
Bedienung Tassenwärmer Tassenwärmer einschalten ► Den Netz stecker einstecken. ► Den Tassenwärmer mit dem Ein-/Ausschalter 1 einschalten. ; Der Schalter leuchtet. Nach ca. 60 min. ist der Tassenwärmer aufgeheizt. Tassenablagetemperatur einstellen Die Ausgangsstellung der Einstellschraube auf der Geräterückseite markieren! So kann die Temperatur wieder auf die Werkseinstellung gestellt werden, falls die Temperatur zu heiss / kalt sein sollte. -
Seite 9: Cup & Cool
Cup & Cool Cup & Cool einschalten ► Den Netz stecker einstecken. ► Den Tassenwärmer mit dem Ein-/Ausschalter 1 einschalten. ; Der Schalter leuchtet. Nach ca. 60 min. ist der Tassenwärmer aufgeheizt. ► Den Kühlschrank mit dem Ein-/Ausschalter 2 einschalten. ;... -
Seite 10: Milchbehälter Füllen
Milchbehälter füllen ► Die Kühlschranktür öffnen. ► Den Milchbehälter herausziehen. ► Den Deckel des Milchbehälters nach hinten schieben. Nie Milch nachfüllen, den Behälter vor dem ► Die vorgekühlte Milch (3 – 5°C) in den Milchbehälter füllen. füllen immer gründ- ► Den Deckel wieder auf den Behälter setzen. lich reinigen! ►... -
Seite 11: Gerätesicherung Wechseln
Gerätesicherung wechseln ► Tassenwärmer / Cup & Cool am Hauptschalter ausschalten. ; Der Schalter leuchtet nicht mehr. ► Netzstecker ziehen. Tassenwärmer: ► Tassenwärmer vorsichtig auf die Seite legen 1 . Cup & Cool: achtuNG! ► Cup & Cool anheben, bis das Sicherungsfach zugänglich ist. cup &... -
Seite 12: Reinigung
Reinigung Tassenwärmer Tassenablage reinigen ► Den Tassenwärmer mit dem Ein-/Ausschalter 1 ausschalten. VorSicht! ; Der Schalter leuchtet nicht mehr. Keine Scheuermit- ► Das abgekühlte Gerät mit einem feuchten Tuch reinigen. Anschliessend mit tel verwenden! einem weichen Tuch oder Reinigungsleder trocken reiben. VorSicht! Die edelstahlböden werden heiss! -
Seite 13: Kühlschrank Reinigen
Kühlschrank reinigen ► Kühlschranktür öffnen und den Milchbehälter entfernen. VorSicht! ► 5 ml Daypure (Art.-Nr.: 071300) in einem Gefäß mit 0,5 l warmem Wasser an- Keine Scheuermit- rühren. tel verwenden! ► Mit der angerührten Reinigungslösung den Kühlschrank innen reinigen. ► Mit klarem Wasser nachwischen. ►... -
Seite 14: Technische Daten
Technische Daten Technische Änderungen vorbehalten! Tassenwärmer Cup & Cool * Sonderausstattungen siehe Typenschild, Nennleistung* 210 W 220 W angegebene Werte sind Grundausstat- tung. 1/N/PE | 50–60 Hz | 1/N/PE | 50 Hz | Netzanschluss 220-240V 220-240V Stromanschluss, 3x 1mm² bauseits Sicherungen, bauseits 10-16A Sicherungen, Gerät... -
Seite 15: Konformitätserklärung
Konformitätserklärung Herstelleradresse Hersteller Dokumentationsverantwortlicher Schaerer AG Schaerer AG Postfach Hans-Ulrich Hostettler Allmendweg 8 Postfach CH-4528 Zuchwil Allmendweg 8 T +41 (0)32 681 62 00 CH-4528 Zuchwil F +41 (0)32 681 64 04 info@schaerer.com www.schaerer.com Angewandte Normen Der genannte Hersteller erklärt, dass diese Maschine mit allen einschlägigen Bestimmungen der genannten EU-Richtlinie konform ist. -
Seite 16: Notizen
Notizen 16 / 16 Betriebsanleitung / V05 / 12.2011...
