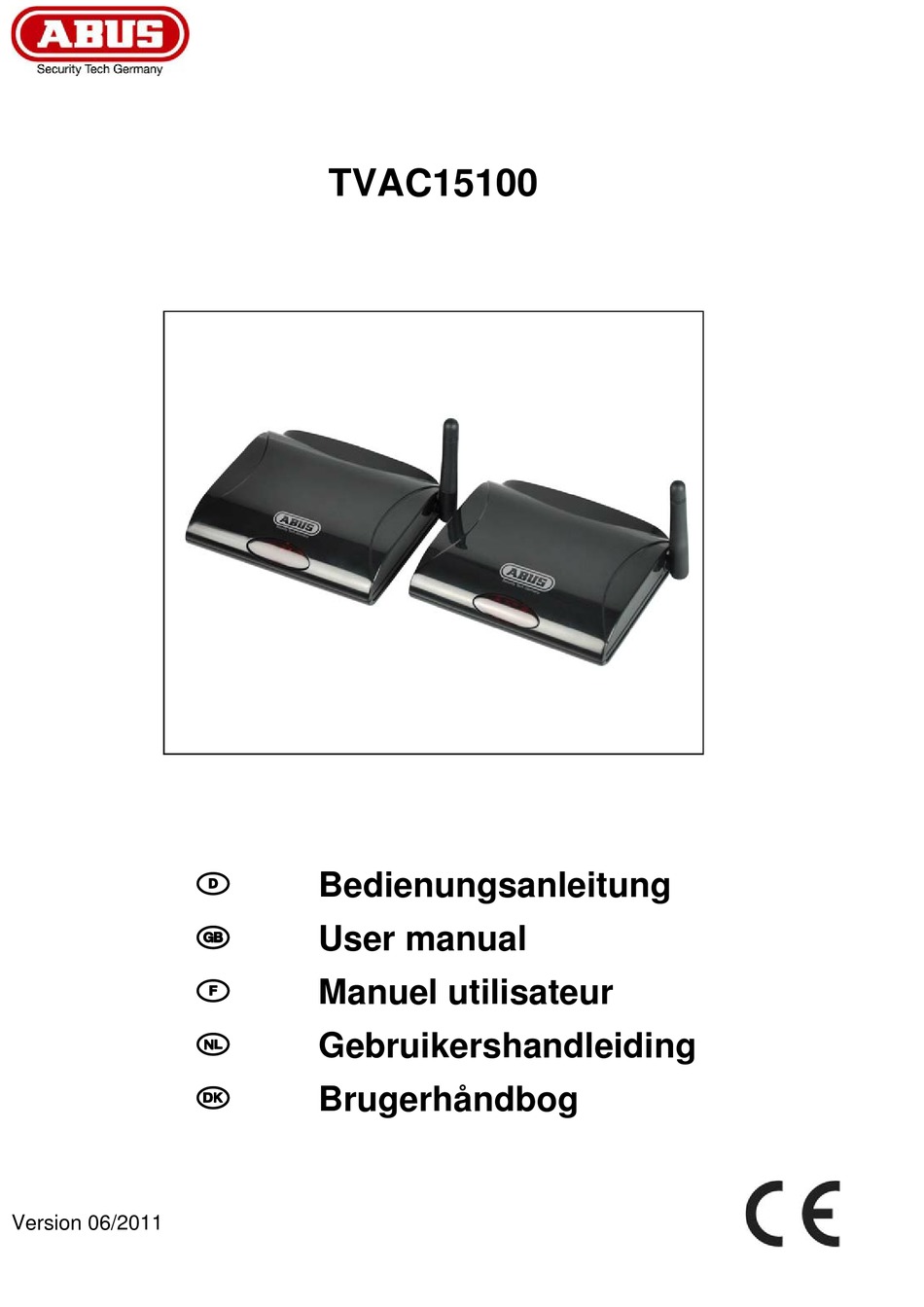

- Seite 1 TVAC15100 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Version 06/2011...
- Seite 2 Deutsch Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.
- Seite 3 TVAC15100 Bedienungsanleitung Version 06/2011 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 4: Einführung
Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei... -
Seite 5: Symbolerklärung
Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Seite 6: Auspacken
Deutsch Funkübertragung Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen Gegebenheiten am Montagort könne die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 200m erreicht werden, in Gebäuden jedoch deutlich weniger. -
Seite 7: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Bestimmungsgemäße Verwendung ..................... 5 Lieferumfang ............................5 Merkmale und Funktionen ........................5 Beschreibung der Anschlüsse ......................6 4.1 Beschreibung der Rückseite des Senders ..................6 4.2 Beschreibung der Rückseite des Empfängers ................6 4.3 Beschreibung der Kabelanschlüsse ....................7 4.4 Beschreibung der Video-/Audiosignale des Klinkesteckers ............ -
Seite 8: Bestimmungsgemäße Verwendung
Deutsch 1. Bestimmungsgemäße Verwendung Mit diesem 2,4 GHz digitalen Übertragungsset können Sie problemlos Video – und Audiosignale per Funk auf mittleren bis großen Distanzen übertragen. Das Video-Übertragungsset besteht aus einem Funksender und einem Funkempfänger, Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kabeln nicht möglich ist: das Sendemodul überträgt das von der Kamera aufgezeichnete Signal drahtlos an das Empfängermodul. -
Seite 9: Beschreibung Der Anschlüsse
Deutsch 4. Beschreibung der Anschlüsse 4.1 Beschreibung der Rückseite des Senders PAIRING AV IN DC IN 5 V /1 A Spannungsversorgung 5 VDC / 1A (DC, 14.5 x 4.8 mm) Eingang für das zu übertragene Signal, verwenden Sie hierfür AV Eingang das mitgelieferte AV-Kabel. -
Seite 10: Beschreibung Der Kabelanschlüsse
Deutsch 4.3 Beschreibung der Kabelanschlüsse Gelber Chinchstecker (Video) Anschluss für die Übertragung des Videosignals Roter Chinchstecker (Audio) Anschluss für die Übertragung des Audiosignals Weißer Chinchstecker (Audio) Anschluss für die Übertragung des Audiosignals Um den Video-Chinchstecker mit einem BNC-Ein- bzw. Ausgang einer Kamera, eines Monitors oder Rekorders verbinden zu können, stecken Sie den BNC-RCA Adapter auf den gelben Chinchstecker. -
Seite 11: Beschreibung Der Leds
Deutsch 4.5 Beschreibung der LEDs Power LED Anzeige des Gerätestatus Empfangen / Senden eines IR- IR LED Signals einer Fernbedienung Link LED Anzeige des Verbindungsstatus Beschreibung LED An LED blinkend LED Aus Power-LED Gerät eingeschalten Gerät ausgeschalten Link LED Verbindung hergestellt Verbindungsaufbau Keine Verbindung 5. -
Seite 12: Paarung Des Senders Und Empfängers
Deutsch Schließen Sie eine Kamera an den Sender an, um eine kabellose Übertragung des Signals an einen Rekorder oder Monitor über den Empfänger zu realisieren. In der Mitte zwischen den LEDs befindet sich der IR-Sensor. Sie haben die Möglichkeit mithilfe des Empfängers die Signale einer Fernbedienung an den Sender zu übertragen. -
Seite 13: Reinigung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott. 8. Technische Daten TVAC15100 TVAC15100 Typennummer Sender Empfänger Frequenz 2,4 GHz Eingänge... - Seite 58 We reserve the right to change the technical or physical specifications. F Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
