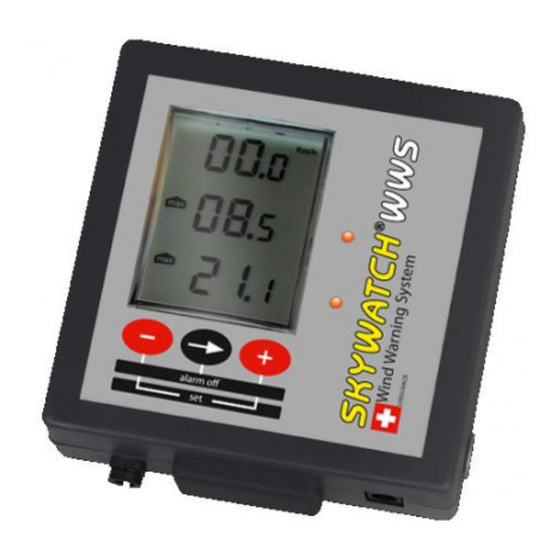

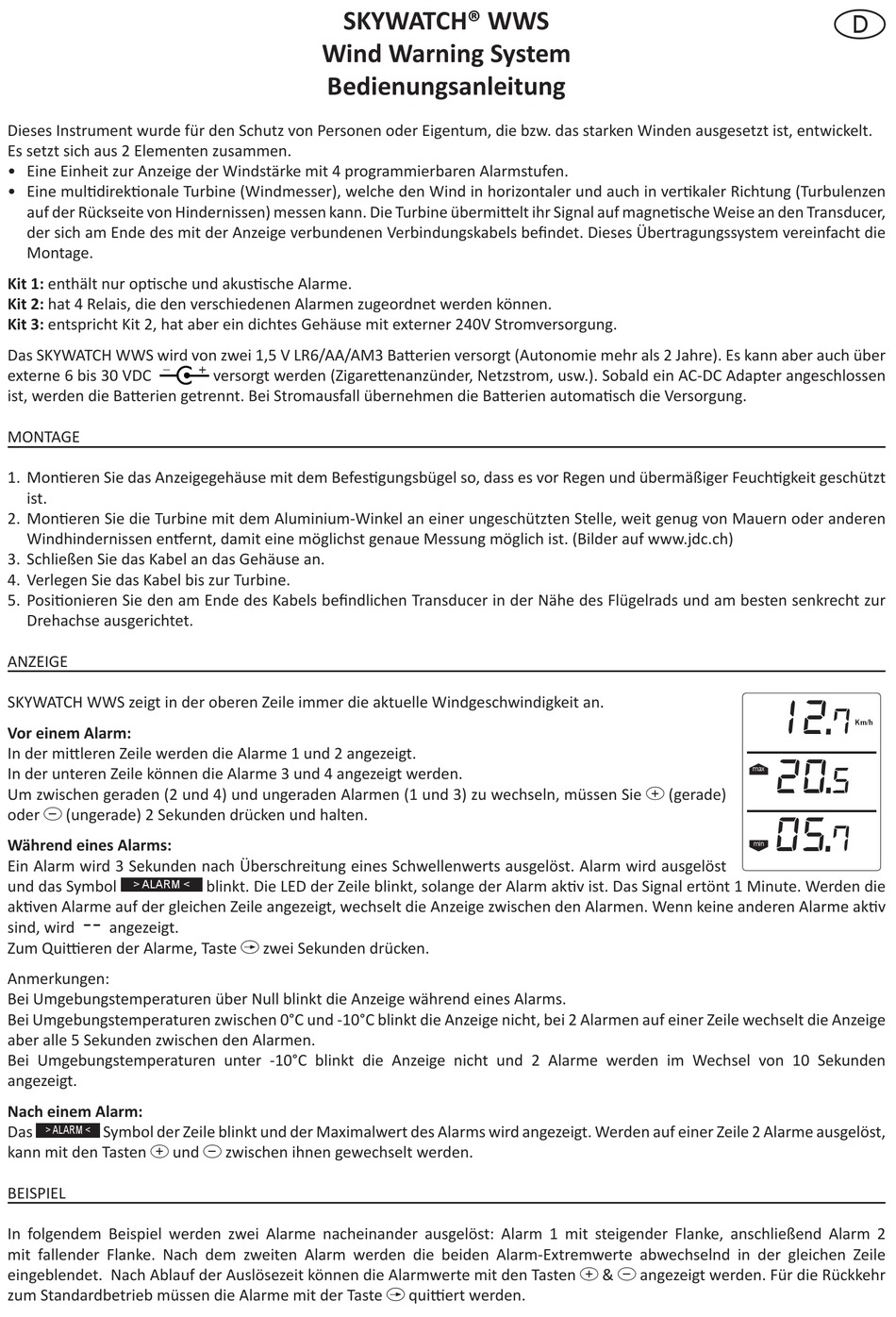

Skywatch WWS Bedienungsanleitung

Dieses Instrument wurde für den Schutz von Personen oder Eigentum, die bzw. das starken Winden ausgesetzt ist, entwickelt.
Es setzt sich aus 2 Elementen zusammen.
• Eine Einheit zur Anzeige der Windstärke mit 4 programmierbaren Alarmstufen.
• Eine multidirektionale Turbine (Windmesser), welche den Wind in horizontaler und auch in vertikaler Richtung (Turbulenzen
auf der Rückseite von Hindernissen) messen kann. Die Turbine übermittelt ihr Signal auf magnetische Weise an den Transducer,
der sich am Ende des mit der Anzeige verbundenen Verbindungskabels befindet. Dieses Übertragungssystem vereinfacht die
Montage.
Kit 1: enthält nur optische und akustische Alarme.
Kit 2: hat 4 Relais, die den verschiedenen Alarmen zugeordnet werden können.
Kit 3: entspricht Kit 2, hat aber ein dichtes Gehäuse mit externer 240V Stromversorgung.
Das SKYWATCH WWS wird von zwei 1,5 V LR6/AA/AM3 Batterien versorgt (Autonomie mehr als 2 Jahre). Es kann aber auch über
externe 6 bis 30 VDC
ist, werden die Batterien getrennt. Bei Stromausfall übernehmen die Batterien automatisch die Versorgung.
MONTAGE
1. Montieren Sie das Anzeigegehäuse mit dem Befestigungsbügel so, dass es vor Regen und übermäßiger Feuchtigkeit geschützt
ist.
2. Montieren Sie die Turbine mit dem Aluminium-Winkel an einer ungeschützten Stelle, weit genug von Mauern oder anderen
Windhindernissen entfernt, damit eine möglichst genaue Messung möglich ist. (Bilder auf www.jdc.ch)
3. Schließen Sie das Kabel an das Gehäuse an.
4. Verlegen Sie das Kabel bis zur Turbine.
5. Positionieren Sie den am Ende des Kabels befindlichen Transducer in der Nähe des Flügelrads und am besten senkrecht zur
Drehachse ausgerichtet.
ANZEIGE
SKYWATCH WWS zeigt in der oberen Zeile immer die aktuelle Windgeschwindigkeit an.
Vor einem Alarm:
In der mittleren Zeile werden die Alarme 1 und 2 angezeigt.
In der unteren Zeile können die Alarme 3 und 4 angezeigt werden.
Um zwischen geraden (2 und 4) und ungeraden Alarmen (1 und 3) zu wechseln, müssen Sie
–
oder (ungerade) 2 Sekunden drücken und halten.
Während eines Alarms:
Ein Alarm wird 3 Sekunden nach Überschreitung eines Schwellenwerts ausgelöst. Alarm wird ausgelöst
und das Symbol
> ALARM <
aktiven Alarme auf der gleichen Zeile angezeigt, wechselt die Anzeige zwischen den Alarmen. Wenn keine anderen Alarme aktiv
--
sind, wird angezeigt.
Zum Quittieren der Alarme, Taste
Anmerkungen:
Bei Umgebungstemperaturen über Null blinkt die Anzeige während eines Alarms.
Bei Umgebungstemperaturen zwischen 0°C und -10°C blinkt die Anzeige nicht, bei 2 Alarmen auf einer Zeile wechselt die Anzeige
aber alle 5 Sekunden zwischen den Alarmen.
Bei Umgebungstemperaturen unter -10°C blinkt die Anzeige nicht und 2 Alarme werden im Wechsel von 10 Sekunden
angezeigt.
Nach einem Alarm:
Das Symbol der Zeile blinkt und der Maximalwert des Alarms wird angezeigt. Werden auf einer Zeile 2 Alarme ausgelöst,
> ALARM <
kann mit den Tasten und
+
BEISPIEL
In folgendem Beispiel werden zwei Alarme nacheinander ausgelöst: Alarm 1 mit steigender Flanke, anschließend Alarm 2
mit fallender Flanke. Nach dem zweiten Alarm werden die beiden Alarm-Extremwerte abwechselnd in der gleichen Zeile
eingeblendet. Nach Ablauf der Auslösezeit können die Alarmwerte mit den Tasten
zum Standardbetrieb müssen die Alarme mit der Taste
SKYWATCH® WWS
Wind Warning System
Bedienungsanleitung
versorgt werden (Zigarettenanzünder, Netzstrom, usw.). Sobald ein AC-DC Adapter angeschlossen
blinkt. Die LED der Zeile blinkt, solange der Alarm aktiv ist. Das Signal ertönt 1 Minute. Werden die
zwei Sekunden drücken.
– zwischen ihnen gewechselt werden.
quittiert werden.
max
(gerade)
+
min
& – angezeigt werden. Für die Rückkehr
+
