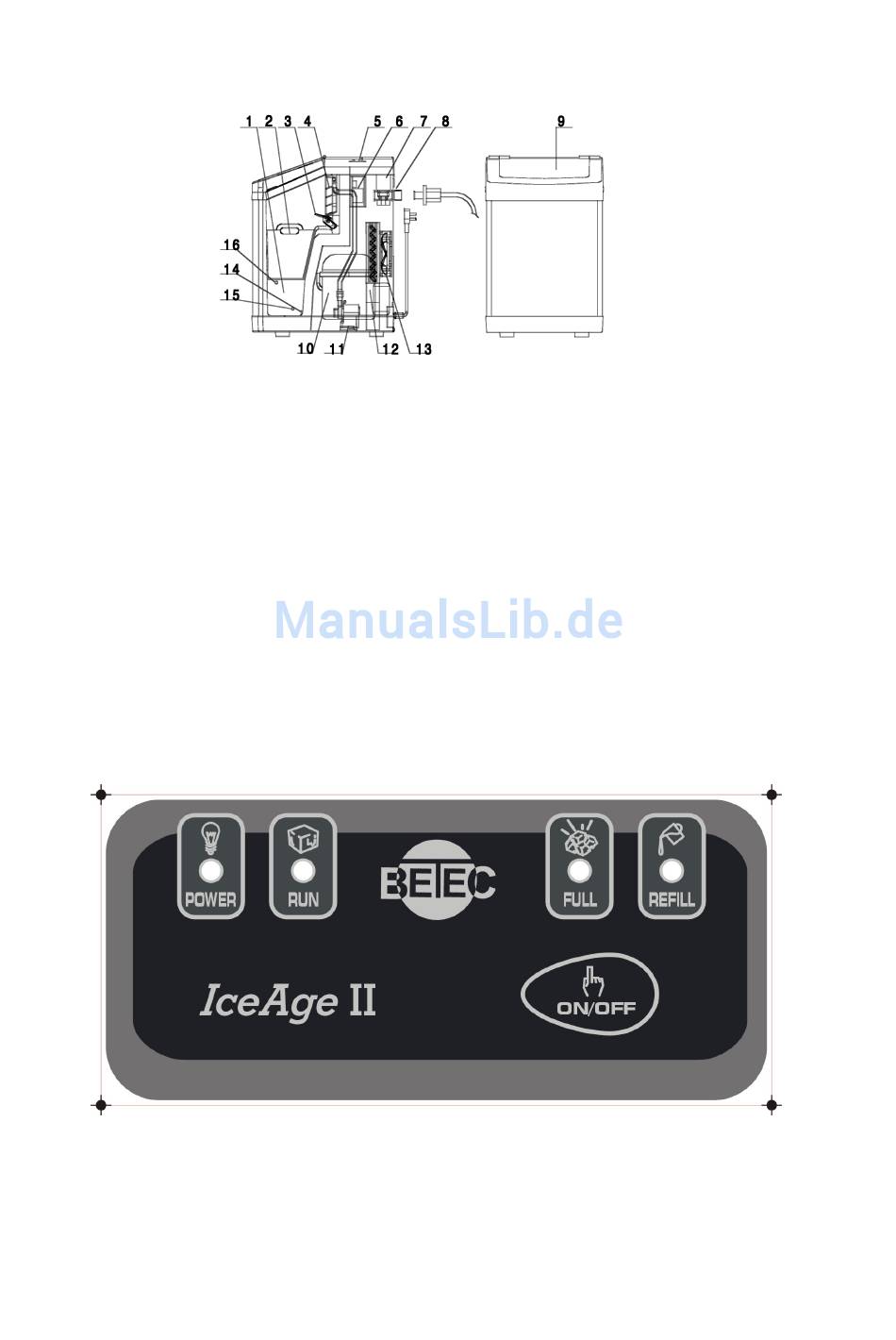

Teilediagramm
1
Wassertank
2
Eiswürfelschale
3
Ablenkblech
f ür
E iswürfel
4
Eiswürfelbereiter
5
Anzeigenfeld
6
Bedienfeld
7
Ventil
d er
W asserzufuhr
8
Anschluss
d er
W asserzufuhr
9
Deckel
10
Kompressor
11
Wasserpumpe
12
Kondensator
13
Verdampfer
14
Temperatursensor
15
Sensor
f ür
m inimalen
W asserstand
16
Sensor
f ür
m aximalen
W asserstand
Bedienfeld Diagramm
1.
„Power"
A nzeige
2.
„Eis
v oll"
A nzeige
3.
„Wasserstand
z u
n iedrig"
A nzeige
4.
„ON/OFF
K nopf"
1
2
4
3
