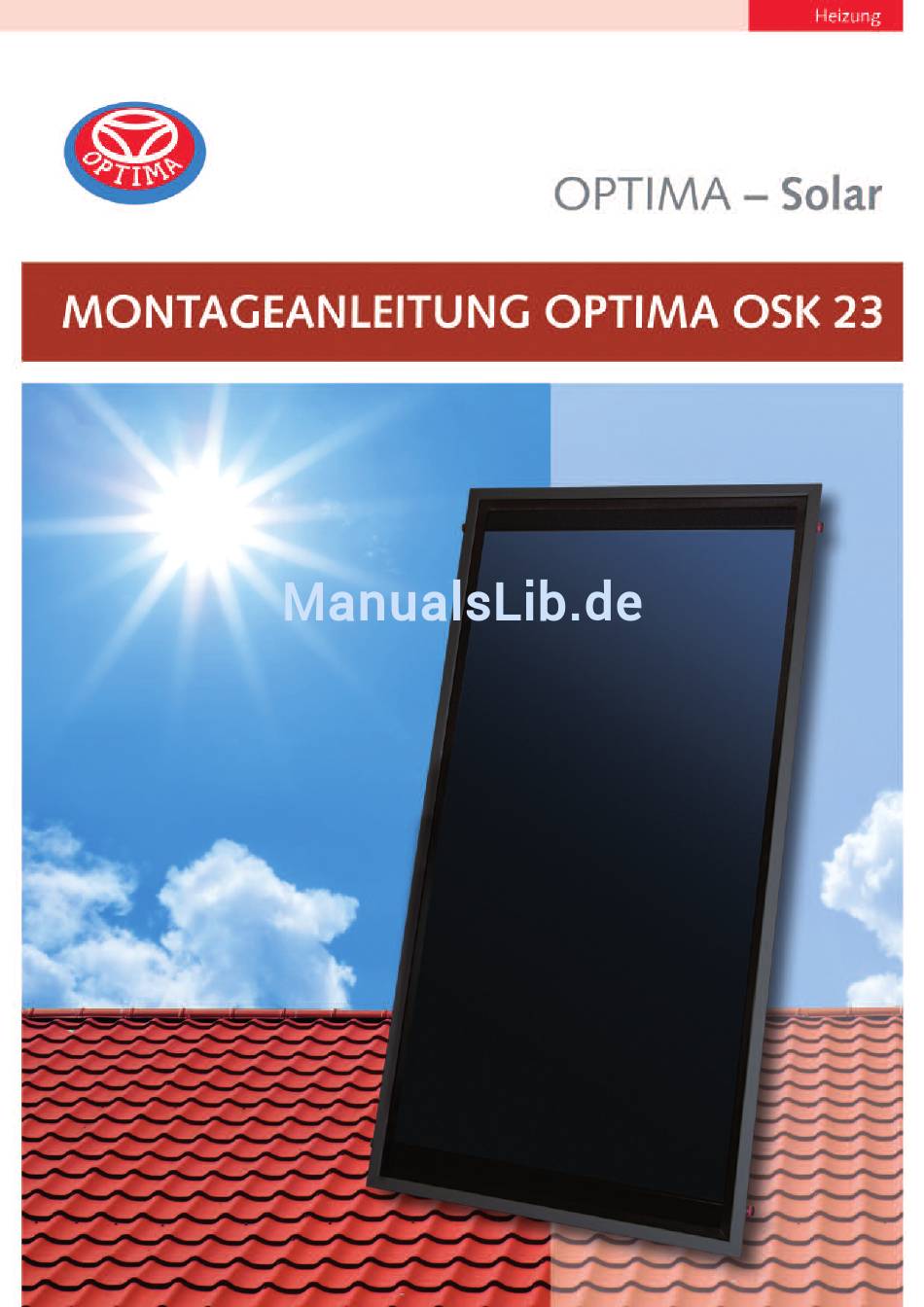

Optima OSK 23 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Optima Anleitungen
  4. Sonnenkollektoren
  5. OSK 23
  6. Montageanleitung

Optima OSK 23 Montageanleitung

Vorschau ausblenden Andere Handbücher für OSK 23:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optima OSK 23

Inhaltszusammenfassung für Optima OSK 23

  • Seite 2: Inhaltsverzeichnis

    Inhalt Einführung 1.1. Kurzbeschreibung 1.2. Zu dieser Anleitung 1.3. Normen und technische Richtlinien 1.4. Pflichten des Betreibers Sicherheit 2.1. Bestimmungsgemäße Verwendung 2.2. Grundlegende Sicherheitshinweise 2.3. Hinweise zu Arbeiten auf dem Dach Wichtige Montagehinweise 3.1. Einsatzbedingungen 3.2. Montagevorbereitungen 3.3. Transport und Handhabung der Kollektoren Systemübersicht Montage der Dachbefestigung 5.1.

  • Seite 3: Einführung

    Das Befestigungssystem für die Optima OSK 23-Serie ist ein robustes Befestigungssystem für die Montage von Kollektoren der Optima OSK 23-Serie auf Schräg- oder Flachdächern und ist auch am Boden einsetzbar. Es besteht aus Aluminium-Profilschienen, Dachbefestigungssätzen und allen benötigten Kleinteilen, die eine sichere Montage gewährleisten.

  • Seite 4: Sicherheit

    2. Sicherheit Bei Dachmontagen vorschriftsmäßige personen- Sicherheitsgeschirr möglichste oberhalb des unabhängige Absturzsicherungen oder Auffang- Benutzers anschlagen. Sicherheitsgeschirr nur einrichtungen nach DIN 18338 Dachdeckungs- an tragfähigen Bauteilen bzw. Anschlagpunkten und Dachdichtungsarbeiten und nach DIN 18451 befestigen! Gerüstarbeiten mit Sicherheitsnetz unbedingt vor Arbeitsbeginn aufbauen! Bauarbeiterschutz- Verordnung BGBL 340/1994 §7-10! Sonstige Schadhafte Leitern nicht benutzen, z.B.

  • Seite 5: Bestimmungsgemäße Verwendung

    Heizung 2.1 Bestimmungsgemäße Verwendung Das Gestellsystem für die Optima OSK 23-Serie ist ausschließlich für die Aufnahme von Kollektoren der Optima OSK 23-Serie konzipiert. Jede andere Verwendung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der Angaben dieser Montageanleitung.

  • Seite 6: Wichtige Montagehinweise

    Böengeschwindigkeitsdruck max. 0,8 kN/m² 3.2 Montagevorbereitungen Der Hersteller empfiehlt, sich vor der Bestellung des Gestellsystems für die Optima OSK-Serie über die Gegebenheiten vor Ort zu informieren. Machen Sie sich insbesondere vertraut mit: Dachbeschaffenheit (z.B. Dämmung), Stärke der Dachlatten, Qualität der Dachlatten Dacheindeckung (z.B.

  • Seite 7: Systemübersicht

    Heizung 4. Systemübersicht Die Systemübersicht zeigt alle Gestellteile des Gestellsystems für die Optima OSK-Serie, die im Lieferumfang enthalten sein können. Der genaue Lieferumfang richtet sich nach Dachart Art der Kollektoren Anzahl der Kollektoren 1 Kollektor 2 Dachhaken 3 Halteschiene OSK...

  • Seite 8: Montage Der Dachbefestigung

    5. Montage der Dachbefestigung GEFAHR Lebensgefahr durch Stürze und herunterfallende Teile! Sich selbst gegen Absturz sichern. Sich nicht im Gefahrenbereich aufhalten. Schutzhelm tragen. Nach Abschluss der Montage den sicheren Sitz des Gestellsystems und der Kollektoren kontrollieren. VORSICHT Sachschaden durch Tritt auf Dachhaken! Montierte Dachhaken nicht als Trittleitern benützen.

  • Seite 9: Welldach (Montieren Der Stockschrauben)

    Heizung 5.2 Welldach (montieren der Stockschrauben) Bei Welleternitdächern, Schieferdächern und Trapezblechdächern werden Stockschrauben statt der Dachhaken eingesetzt. VORSICHT Gebäudeschaden durch Undichtigkeit! Niemals in ein Wellental bohren! 1. Eindeckung an der geplanten Stelle durchbohren. 2. Stockschraube in den Sparren schrauben. Dichtscheibe mit Hilfe der Mutter ausreichend fest anziehen, ohne die Eindeckung zu beschädigen. Wie stark die Mutter angezogen werden kann, hängt von der Beschaffenheit des Daches ab.

  • Seite 10: Eternitdach (Montieren Der Eindeckungselemente)

    GEFAHR Mangelnde Tragfähigkeit! Wenn der Dachaufbau und die Anzahl der Blechfalzklemmen nicht ausreichend tragfähig sind, kann das Gestell mit den Kollektoren vom Dach stürzen. Dachaufbau prüfen lassen. Tragfähigkeit des Daches auf Sog prüfen lassen. Wenn Tragfähigkeit nicht ausreicht, auf die Montage mit Stockschrauben ausweichen. 1.

  • Seite 11: Indachmontage

    Heizung 5.5 Montageanleitung der OSK-Indachvariante Anmerkung: Bei der Montage von 1-reihigen Anlagen sind die Schritte (6), (12), (13) und (14) zu vernachlässigen. Einschrauben der Befestigungsbolzen Vor dem Beginn der eigentlichen Montage müssen die beiliegenden Bolzen in die Einnietmuttern an der unteren Seite der Kollektoren eingeschraubt werden! Die Fühlerrohre müssen sich im oberen Bereich an der Seite des Kollektors befinden! Halteschiene montieren...
  • Seite 12 Befestigungswinkel Am oberen Ende des Kollektors wird der Kollektor mittels Befestigungswinkel an die Dachlatte verschraubt. Bei mehrreihigen Kollektorfeldern erfolgt die Montage der oberen Reihe wieder mit der Befestigung der Halteschiene. Mittelabdeckung einführen Nach Befestigung nebeneinander liegender Kollektoren ist die Verbindungsleiste zwischen den Kollektoren von oben nach unten einzu- führen.
  • Seite 13 Heizung Holzkeil befestigen Am oberen Ende der Kollektorreihe(n) ist der Holzkeil lt. Zeichnung anzuschrauben. Hierbei sind 2 Zusatzlatten zu verschrauben (lt. Zeichnung). Vorderteil Ecke links positionieren Abstand vom Kollektor bis zur Innenseite des Bleches 114 mm. Vorderteil Ecke links verschrauben Danach ist der Vorderteil mittels Blech- schrauben an die Halteschiene zu schrauben.
  • Seite 14 Blecheinfassung seitlich Der Seitenteil muss in das Clipsprofil des Kollektors eingehakt und einige cm über die vordere Ecke geschoben werden. Danach erfolgt die Befestigung mit einem Hafter an den Dachlatten. Die Montage der seit- lichen Blecheinfassung erfolgt links und rechts nach dem gleichen Schema.
  • Seite 15 Heizung Gegebenenfalls Abdeckung zwischen Kollektorreihen Zwischen den Kollektorreihen ist die Mittelabdeckung einzuführen. Gegebenenfalls Seitenteile einer weiteren Reihe Hierbei wird wiederum ein Seitenteil in das Clipsprofil eingehakt, so dass Verbindungsteil überlappt wird. Hinterteil Das Blech des Hinterteiles wird lt. Bild und Zeichnung über den Kollektorrand geschoben und mit beiliegenden...
  • Seite 16 Eindeckung Zum Abschluss wird der Rand der Einfassung eingedeckt. Da nicht alle Ziegel die gleiche Breite aufweisen, sind die seitlich der Blecheinfassung liegenden Ziegel bei Bedarf zuzuschneiden! - 16 -...

  • Seite 17: Gestellteile Montieren

    Heizung 6. Gestellteile montieren 6.1 Schrägdach – Ziegeldach (parallele Befestigung) GEFAHR Lebensgefahr durch Stürze und herunterfallende Teile! Sich selbst gegen Absturz sichern. Sich nicht im Gefahrenbereich aufhalten. Schutzhelm tragen. Nach Abschluss der Montage den sicheren Sitz des Gestellsystems und der Kollektoren kontrollieren. VORSICHT Sachschaden durch Tritt auf Dachhaken! Montierte Dachhaken nicht als Trittleitern benützen.

  • Seite 18: Schrägdach - Andere Dachbefestigungen

    6.2 Schrägdach – andere Dachbefestigungen Bei der Montage von Schrägdachbefestigungen werden lt. Abbildung bereits gebohrte Neigungsschienen, welche auch in den angehobenen Befestigungsvarianten zu finden sind, verwendet. Diese Neigungsschienen sind mit Hilfe der Befestigungswinkel an die jeweilige Dachbefestigung zu schrauben. (Ausnahme 6.1 ziegelparallele Ausführung) 6.3 Flachdach –...

  • Seite 19: Aufstellungsabstände Der Freiaufstellung (45°)

    Heizung Aufständerungsdreieck Das Aufständerungsdreieck ist für eine Aufständerung von 20° und 35° erhältlich. Das Dreieck besteht aus einer Neigungsschiene und einer Stütze. Zwei Befestigungswinkel verbinden Neigungsschiene und Stütze mit der Dachbefestigung. Bei so genannten Freiaufstellungen wird ein Winkel von 45° angewendet und kann bei Bedarf auch auf Betonsockeln montiert werden.

  • Seite 20: Erweiterung Der Halteschienen

    Typ: OSK 23 Typ: OSK 23W 6.5 Erweiterung der Halteschienen Um die Kollektoren in Reihe beliebig erweitern zu können, werden Verbindungsformrohre mitgeliefert, welche wie in der Abbildung dargestellt, in die Halteschienen geschoben werden und so für eine stabile Verbindung sorgen.

  • Seite 21: Kollektoren Montieren

    Die Kollektoren werden nacheinander auf die Halteschienen montiert. Es wird empfohlen, die Kollektoren von einer Seite ausgehend zu montieren. Der Kollektor OSK 23 wird hochkant montiert. Der Kollektor OSK 23W wird quer montiert. Die Montage auf dem Dach sowie der hydraulische Anschluss der Kollektoren unterscheiden sich dadurch nicht.

  • Seite 22: Kollektormaße

    8. Kollektormaße Typ: OSK 23 - 22 -...

  • Seite 23: Für Ihre Notizen

    Heizung Für ihre Notizen - 23 -...
  • Seite 24 Heizung Für ihre Notizen...
