EVOmex MK2 Bedienungsanleitung
Steckdosentester
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für EVOmex MK2
Inhaltszusammenfassung für EVOmex MK2

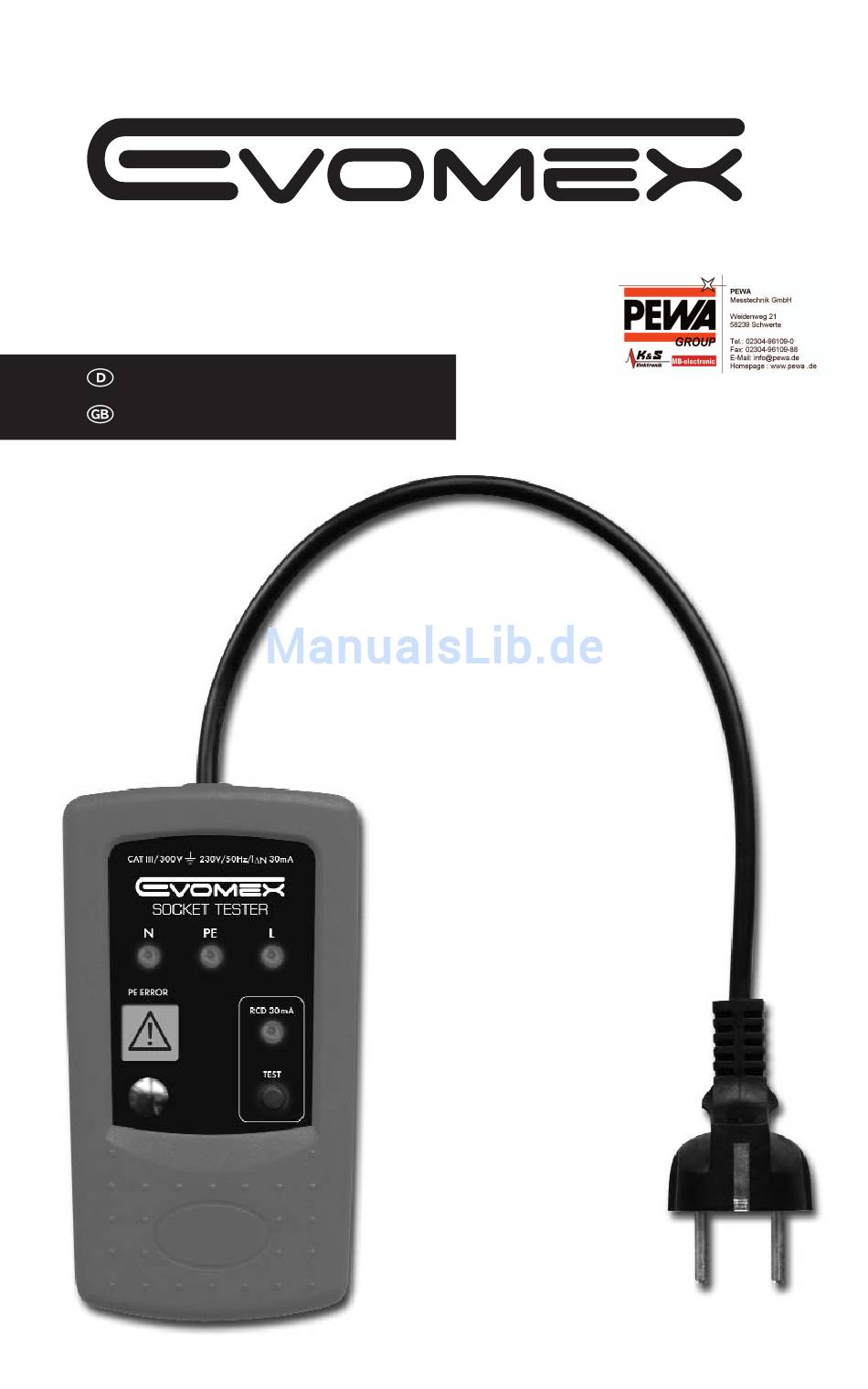

- Seite 1 Steckdosentester MK2 Best.-Nr./Cat. No. 30010 Bedienungsanleitung Instruction Manual...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt Seite 1.0 Einleitung / Lieferumfang ..........4 2.0 Transport und Lagerung ..........4 3.0 Sicherheitshinweise ............5 4.0 Bestimmungsgemäße Verwendung ........6 4.1 Bedienelemente ..............6 4.2 Prüfung ................7 5.0 Wartung .................9 6.0 Technische Daten ............10 Garantie ................10 Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise: Warnung vor einer Gefahrenstelle. - Seite 3 Vermerkte Hinweise CAT III/300V Das Gerät entspricht der Messkategorie CAT III mit einer Bemes- sungsspannung von 300 V gegen Erde. Erklärung der Messkategorien: CAT I: Zur Verwendung in Stromkreisen, die nicht direkt mit dem Netz verbunden sind – beispielsweise batterie - betriebene Geräte.
-
Seite 4: Einleitung/Lieferumfang, Transport/Lagerung
Sie es versäumen, die Warnungen und Hinweise zu beachten, können ernste Verletzungen des Anwenders bzw. Beschädigungen des Gerätes eintreten. Der EVOMEX SOCKET TESTER MK 2 ist ein einfaches, handliches Prüf gerät zur Überprüfung von FI’s. Das Messgerät wurde gemäß den gültigen Vorschriften gebaut und gewährleistet ein sicheres und zuverlässiges Arbeiten. -
Seite 5: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen 3.0 Sicherheitsmaßnahmen Der EVOMEX SOCKET TESTER MK 2 wurde gemäß den Sicher- heitsbestimmungen für elektronische Messgeräte IEC/EN 61010- 1 gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten. -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf nicht geöffnet, zerlegt oder in irgendeiner Weise verändert werden. Das Gerät darf nur mit dem empfohlenen Zubehör benutzt werden. Die Verwendung von ungeeignetem Zubehör ist unzulässig. Bei sämtlichen Arbeiten müssen die Unfallverhütungs - vorschriften der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel beachtet werden. -
Seite 7: Prüfung
Bedienelemente/Prüfung CAT III / 300 V 230V/50Hz/l ΔN 30mA SOCKET TESTER PE ERROR RCD 30 mA TEST 4.2 Prüfung Der Steckdosenprüfer darf nur in ordnungsgemäß geerdeten Netzen verwendet werden. Wenn zur Überprüfung einer Steckdose oder einer Verbin- dungsleitung Zwischenadapter verwendet werden muss sichergestellt sein, daß... - Seite 8 Prüfung Vor jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an einer bekannten Spannungsquelle) geprüft werden. Wird der Steckdosenprüfer an Elektroinstallationen verwen- det bei denen der Kapazitätsbelag der Leitungen grösser ist als in den technischen Daten angegeben, können daraus falsche Prüfergebnisse entstehen.
-
Seite 9: Wartung
Prüfung/Wartung L/N vertauscht L/N vertauscht PE = L PE offen N offen L offen = aus; = an PE führt Spannung Tabelle „4.2“ Wird bei PE-Prüfung durch einen PE-Fehler die maximal zulässige Berührungsspannung überschritten wird der RCD Test automatisch gesperrt bzw. abgebrochen. PE-Fehler Erkennung Erscheint das Warnsymbol „... -
Seite 10: Garantie
Berührung der Elektrode Max. Kapazitätsbelag 0,1 µF 24 Monate Garantie EVOMEX-Geräte unterliegen einer strengen Qualitätskontrolle. Sollte während der täglichen Praxis dennoch Fehler in der Funkti- on auftreten, gewähren wir eine Garantie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremdein -...
