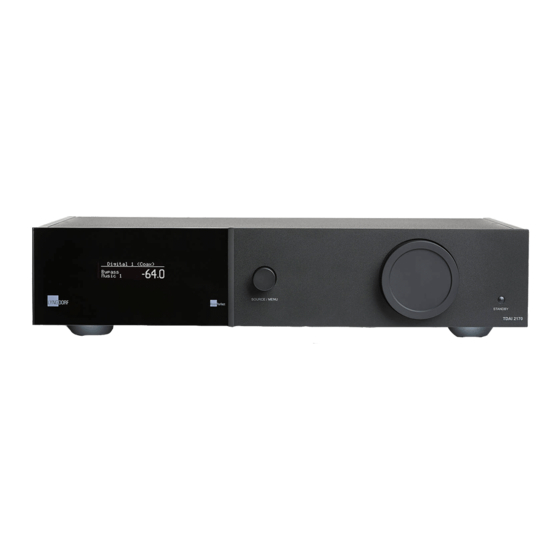

Lyngdorf TDAI-2170 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Lyngdorf Anleitungen
  4. Verstärker
  5. TDAI-2170
  6. Bedienungsanleitung

Lyngdorf TDAI-2170 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Bedienungsanleitung TDAI-2170
Version 1.6
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lyngdorf TDAI-2170

Inhaltszusammenfassung für Lyngdorf TDAI-2170

  • Seite 1 Bedienungsanleitung TDAI-2170 Version 1.6...

  • Seite 2: Willkommen

    Mit diesem Kauf gehören Sie zu der Elite von Menschen, die glauben, dass perfekter Klang mehr ist als ein Luxus. Er ist einfach eine Notwendigkeit. Der TDAI-2170 wird Ihnen ein Hörerlebnis bieten, das Ihre Erwartungen weit übertrifft. Wir danken Ihnen für Ihr Vertrauen in Lyngdorf Audio.

  • Seite 3: Inhaltsverzeichnis

    Lieferumfang .............4 5.1 Auto off (Automatisches Ausschalten) ....41 Setup-Assistent ............8 5.2 Remote control (Fernbedienung) ......41 Anwendung des TDAI-2170 in einem 5.3 ICC ..............42 Surround-System .............15 5.4 Guided setup (Setup-Assistent) ......43 RoomPerfect™............19 5.5 Second Speaker Setup (Zweites Lautsprecher-Setup) ........43 Installation des Treibers für USB-Streaming ....28 5.6 Outputs (Ausgänge)..........44...

  • Seite 4: Lieferumfang

    Lieferumfang Mikrofonständer TDAI-2170...
  • Seite 5 Netzkabel 8 m XLR-XLR-Kabel Mikrofon digital analog ENTER info menu source volume random repeat Fernbedienung...

  • Seite 6: Fernbedienung

    Menu Drücken, um das Menü aufzurufen. Im Menü: Zurück oder Abbrechen. source volume Source -/+ Umschalten zwischen aktiven Eingängen. Hinweis: Falls der TDAI-2170 nicht auf Fernbedienung reagiert, die Taste AMP drücken und erneut versuchen. Falls dies nicht hilft, die beiden AAA-Batterien überprüfen. random repeat...

  • Seite 7: Bedienelemente Auf Der Vorderseite

    Drücken und halten, um ein Menü zu verlassen. Nach links oder rechts drehen, um zwischen Audioquellen umzuschalten oder sich in einem Menü zu bewegen. Zum Stummschalten und Aufheben der Stummschaltung drücken. Lautstärke Zum Einstellen der Lautstärke nach links oder rechts drehen. Standby Schaltet den TDAI-2170 ein und in Standby.

  • Seite 8: Setup-Assistent

    Setup-Assistent Bei Inbetriebnahme des TDAI-2170 werden Sie aufgefordert, den Setup-Assistenten zu starten. Hier erhalten Sie Hinweise zur Nutzung des Setup-Assistenten. Beim Anschließen der Lautsprecher immer „+“ und „-“ vom Verstärker mit den entsprechenden „+“ und „-“ Anschlüssen der Lautsprecher verbinden.
  • Seite 9 Hinweise zum Aufstellen der Lautsprecher Stereodreieck Das Stereodreieck ist eine gute Grundregel, um festzulegen, wo man die Lautsprecher aufstellt. Der Abstand zwischen den Lautsprechern sollte genauso groß sein wie der Abstand von der Hörposition zu den beiden Lautsprechern. Tipp: Man kann die Reflexionen von harten Fußböden und harten Wandoberflächen dämpfen, indem man zwischen sich und den Lautsprechern einen Teppich, Bilder, ein Buchregal oder andere Einrichtungsgegenstände anbringt.

  • Seite 10: Aufstellungsort Der Lautsprecher

    Aufstellungsort der Lautsprecher Für ein optimales Hörerlebnis empfehlen wir, die Lautsprecher direkt vor der hinteren Wand aufzustellen, gegenüber der von Ihnen bevorzugten Hörposition. Dadurch erreichen die Schallreflexionen von der Wand und der direkte Schall der Lautsprecher Ihre Ohren gleichzeitig. Falls Ihre Lautsprecher auf der Rückseite einen Bassreflexausgang haben, sollte man einen Abstand von 5 cm zur Wand einhalten.

  • Seite 11: Den Subwoofer Anschließen

    Den Subwoofer anschließen Beim herkömmlichen Setup mit nur einem Subwoofer ist dieser am linken Analogausgang des TDAI-2170 anzuschließen. Bei zwei Subwoofern oder einem Subwoofer mit Stereoeingang sind sowohl der linke als auch der rechte Analogausgang zu verwenden. Achtung: Den TDAI-2179 nicht an einem Subwoofer...
  • Seite 12 Einstellungen des Subwoofers Die Phaseneinstellung sollte 0° sein. Die Grenzfrequenz des Subwoofers sollte so hoch wie möglich eingestellt werden. Die Leistung sollte auf 50 % der Maximallautstärke eingestellt werden. Phase Cut-off Level...

  • Seite 13: Aufstellung Des Subwoofers

    Aufstellung des Subwoofers Bei einem Subwoofer empfehlen wir, diesen an der Wand mittig zwischen den beiden Hauptlautsprechern aufzustellen. Bei zwei Subwoofern sollten diese je in einer Ecke, in Linie mit den Hauptlautsprechern, aufgestellt werden.
  • Seite 14 Entfernungsmessungen Bei der Messung der Entfernung zu den Hauptlautsprechern von der bevorzugten Hörposition (der Fokusposition) zur Vorderseite der Lautsprecher messen. Bei der Messung der Entfernung zu einem Subwoofer von der Hörposition zur hinteren Ecke des Subwoofers messen.

  • Seite 15: Anwendung Des Tdai-2170 In Einem Surround-System

    Anwendung des TDAI-2170 in einem Surround-System Durch die Integration eines TDAI-2170 mit RoomPerfect™ in eine Surround-Sound-Konfiguration können Sie das Beste aus den Frontlautsprechern und Subwoofern des Systems herausholen und die Vorzüge von RoomPerfect™ voll ausschöpfen. Das geht einfacher als man erwarten könnte.
  • Seite 16 Einrichten des Surround-Receivers Nehmen Sie am Surround-Receiver folgende Einstellungen vor: Kein Subwoofer angeschlossen; dieser muss stattdessen an den TDAI-2170 angeschlossen werden. Frontlautsprecher: „X-Large“ oder entsprechender Hinweis auf Vollfrequenzlautsprecher. Die Abstände/Verzögerungen zu den Frontlautsprechern messen und einstellen. • Den Abstand zum linken und rechten Frontlautsprecher sowie zum Subwoofer (sofern vorhanden) messen.
  • Seite 17 Einrichten des TDAI-2170 in einem Surround-Sound-System Nehmen Sie am TDAI-2170 folgende Einstellungen vor: Zwei Frontlautsprecher und Subwoofer einrichten wie in „Setup-Assistent“ auf Seite 8 beschrieben. Die korrekten Abstände zu Lautsprechern und Subwoofer messen und eingeben. Eine RoomPerfect™ Kalibrierung der Stereoanlage durchführen.
  • Seite 18 Heiße Tipps -------------------------------------------------------------------------------------------------------------- Sie können den TDAI-2170 auf ein bestimmtes Voicing einstellen, wenn Sie den Eingang wählen, der mit dem Surround-Receiver verbunden ist. Weitere Informationen siehe „4.1.4 Default Voicing (Standard-Voicing)“ -------------------------------------------------------------------------------------------------------------- Verwandeln Sie den TDAI-2170 beim Betrieb in einem Surround-Sound-System in einen eigenen Leistungsverstärker.

  • Seite 19: Roomperfect

    RoomPerfect™ RoomPerfect™ wurde entwickelt, um die negativen Einflüsse des Hörraums auf den Klang der Lautsprecher zu analysieren und zu korrigieren. Global Der Globalfilter verbessert die Klangqualität im gesamten Raum. Falls man sich häufiger im Raum bewegt, erzielt der Globalfilter das beste Ergebnis. Focus Der Fokusfilter verbessert die Klangqualität für eine bestimmte Hörposition, die als „Fokusposition“...

  • Seite 20: Mikrofon In Der Fokusposition Platzieren

    Mikrofonständers an Ihre bevorzugte Hörposition. Die Höhe und Ausrichtung des Mikrofons sollte dabei der Höhe und Richtung Ihres Kopfes entsprechen. Drücken Sie auf Enter. Dann gibt der linke Lautsprecher ein Testsignal aus. Der TDAI-2170 wird eine geschätzte optimale Lautstärke für die Kalibrierung des Systems angegeben oder die gegenwärtige Lautstärke akzeptieren.
  • Seite 22 Fokusposition messen Wenn die Kalibrierungslautstärke eingestellt worden ist, sendet RoomPerfect™ eine Reihe von Tonsignalen, um die Fokusposition auszumessen. Falls im Raum andere Geräusche vorhanden sind, kann die Messung länger dauern. Dies beeinträchtigt nicht die Qualität des Ergebnisses. Weitere Informationen siehe „Grundregeln“. Sollte es Probleme geben, in „RoomPerfect Problemlösungen“.

  • Seite 23: Zufallspositionen Des Raums Messen

    Zufallspositionen des Raums messen Wenn die Fokusposition vermessen wurde, werden im nächsten Schritt die akustischen Eigenschaften des Raums gemessen. Es ist wichtig, die Messungen gut zu verteilen, um ein vollständiges Bild der akustischen Eigenschaften des Raums zu erhalten. Falls die Messung vorzeitig stoppt, in „RoomPerfect Problemlösungen“.
  • Seite 24 Dies sind die Grundregeln für die Vermessung des Raums: • Das Mikrofon muss sich immer in direkter Sichtverbindung zum Hoch- und Mitteltöner des Lautsprechers befinden. • Das Mikrofon sollte in verschiedene, zufällige Positionen, Höhen und Richtungen gehalten werden. Nach oben, nach unten und zur Seite halten. Je mehr Zufallspositionen, desto besser. •...
  • Seite 25 • Das Mikrofon sollte hierbei einen Mindestabstand von einem halben Meter zu Boden, Decke und Wänden haben. • Das Mikrofon sollte einen Mindestabstand von einem Meter zur Vorderseite der Lautsprecher haben. • Die einzelnen Messpunkte sollten mindestens einen halben Meter voneinander entfernt sein. •...
  • Seite 26 Für eine optimale Messung der akustischen Eigenschaften mit RoomPerfect™ empfehlen wir, die Messungen solange fortzusetzen, bis RoomKnowledge über 95 % liegt. Je höher der Prozentsatz von RoomKnowledge ist, desto genauer sind die Korrektionsfilter. Berechnung von Fokus- und Globalfiltern Wenn die Raummessungen durchgeführt wurden, berechnet der TDAI-2170 automatisch Fokus- und Globalfilter.
  • Seite 27 0.5 m / 1.5ft Min. 0.5m / 1.5ft 1m / 0.5 m / 1.5ft...

  • Seite 28: Installation Des Treibers Für Usb-Streaming

    Audio-Streaming zum TDAI-2170 keine Treiber zu installieren. USB-Streaming nutzen Um Musik zum TDAI-2170 zu übertragen, schließen Sie ihn mit einem USB-Kabel an Ihrem Computer an. Wählen Sie auf dem TDAI-2170 „USB“ als Eingangssignal und beginnen Sie dann mit dem...

  • Seite 29: Ubersicht Über Das Menü

    4.1 Inputs (Eingänge) Die Einstellungsmöglichkeiten in diesen Untermenüs hängen vom jeweils aktiven Eingangssignal ab. Hinweis: Wir empfehlen die Abtastrate des CD-Spielers auf 44,1 kHz einzustellen. Der TDAI-2170 erhält dann das Originalsignal der CD, was die Funktion ICC (Intersample Clipping Correction) ermöglicht.

  • Seite 30: Active Inputs (Aktive Eingänge)

    4.1.1 Active inputs (Aktive Eingänge) Aktiviert und deaktiviert die möglichen Eingänge, so dass Sie nicht durch nicht genutzte Eingänge bei der Menünutzung gestört werden. Hinweis:Um die vorgenommenen Änderungen zu speichern, im Menü nach rechts scrollen und die „Enter“-Taste drücken, wenn der Text „Enter to continue“ zu sehen ist. 4.1.2 Input name (Eingangsname) Ändert den Namen des gewählten Eingangs.

  • Seite 31: Lipsync Delay (Verzögerung Für Lippensynchronisation)

    Achtung: Probieren Sie diese Einstellung nicht mit einem CD-Spieler oder einem ähnlichen nicht geregelten Signal aus! Diese Funktion kann gewählt werden, wenn Sie den TDAI-2170 in einem Heimkino nutzen möchten, wo er dazu dient, die Frontlautsprecher oder/und Subwoofer zu steuern und zu kalibrieren. Schließen Sie Ihren Heimkino-Prozessor am gewählten Eingang an.

  • Seite 32: Roomperfect™ Setup

    4.2 RoomPerfect™ setup 4.2.1 Guided setup (Setup-Assistent) Startet eine Führung durch das Setup von RoomPerfect™ und löscht früher gespeicherte Kalibrierungen. Wenn die Kalibrierung durchgeführt wurde, sind im Setup-Menü von RoomPerfect™ die folgenden Punkte verfügbar. 4.2.2 Status Diese Seite zeigt an, wie viele Raummessungen durchgeführt wurden. Außerdem werden Werte für RoomKnowledge und RoomCorrection angezeigt.

  • Seite 33: Add Focus Position (Fokusposition Hinzufügen)

    Überprüfen Sie die Aufstellung Ihrer Lautsprecher anhand der obigen Empfehlungen und führen Sie eine neue RoomPerfect™ Kalibrierung durch. 4.2.3 Add focus position (Fokusposition hinzufügen) Wenn Sie eine weitere Fokusposition hinzufügen möchten, beispielsweise für den Sessel neben dem Sofa, können Sie dies hier tun. Insgesamt acht verschiedene Fokuspositionen können gespeichert werden.

  • Seite 34: Volume (Lautstärke)

    4.3 Volume (Lautstärke) 4.3.1. Default volume (Standardlautstärke) Diese Einstellung legt die Lautstärke beim Einschalten fest. 4.3.2 Maximum volume (Maximallautstärke) Diese Einstellung dient als Sicherheitsmaßnahme, um die Maximallautstärke zu begrenzen, die durch das Lautstärkerad oder die Fernbedienung eingestellt werden kann. So können auch Ihre Lautsprecher vor Überlastung geschützt werden.

  • Seite 35: Display

    4.5 Display 4.5.1 Display brightness (Helligkeit) Hier wird die Helligkeit des Display eingestellt. 4.5.2 Display timeout Wenn diese Funktion aktiviert ist, schaltet sich das Display nach 10 Sekunden Inaktivität aus.

  • Seite 36: Hdmi

    Consumer Electronics Control (CEC) ist eine Funktion von HDMI, mit der man mehrere miteinander über HDMI verbundene Geräte, bei denen CEC aktiviert ist, über eine einzige Fernbedienung steuern kann (beispielsweise den Ton des TDAI-2170 mit der Fernbedienung des Fernsehers regeln). Die konkrete Umsetzung der Möglichkeiten von CEC ist herstellerabhängig verschieden.

  • Seite 37: Cec Enable (Cec Aktivieren)

    Aktiviert und deaktiviert die CEC Leistungssteuerung. Dies bedeutet beispielsweise: Wenn Sie den Fernseher oder Blu-Ray-Player einschalten, wacht auch der TDAI-2170 automatisch aus dem Standby-Betrieb auf. Wenn der HDMI-Eingang zu einem Gerät aktiviert wird, das sich im Standby-Betrieb befindet, wird auch dieses eingeschaltet.
  • Seite 38 4.6.3 CEC audio system Aktiviert und deaktiviert das CEC Audio-System. Wenn diese Funktion aktiviert ist, teilt TDAI-2170 dem Fernsehgerät mit, dass es seine eingebauten Lautsprecher abschalten und die am TDAI-2170 angeschlossenen Lautsprecher nutzen soll. Außerdem können Sie dann die Lautstärke des TDAI-2170 mit der Fernbedienung des Fernsehers regeln.

  • Seite 39: Tv Input (Fernseheingang)

    Falls Ihr Fernseher ARC nicht unterstützt, können Sie den analogen oder digitalen Ausgang des Fernsehers am Audio-Eingang des TDAI-2170 anschließen. Wählen Sie unter diesem Menüpunkt dann den verwendeten Eingang, damit der TDAI-2170 weiß, über welchen Eingang das Audio-Signal des Fernsehers kommt. Denken Sie daran, den Fernseher so einzustellen, dass über PCM (Puls-Code- Modulation) am Ausgang ein digitales Signal geliefert wird.

  • Seite 40: Output Enable (Ausgang Aktivieren)

    Aktiviert und deaktiviert die Bildschirmanzeige für den gewählten HDMI-Eingang. Wenn diese Funktion aktiviert ist, wird das vorhandene digitale Audio-Signal durch das HDMI-Kabel zum Fernseher geschickt. Wenn der TDAI-2170 hingegen das vorhandene Audio-Signal zum digitalen Ausgang auf der Rückseite schicken soll, muss diese Funktion deaktiviert werden.

  • Seite 41: Advanced Settings (Erweiterte Einstellungen)

    Aktivierung oder Deaktivieren der Fernbedienung. Diese Funktion ist nützlich, wenn man ein System zur Heimautomatisierung verwendet oder andere Fernbedienungen dieselben Infrarot-Codes verwenden, wie die Fernbedienung des TDAI-2170. Ein System zur Heimautomatisierung wird mit einem RS232-Stecker am TDAI-2170 angeschlossen. Codes können von www.lyngdorf.com heruntergeladen werden.

  • Seite 42: Icc

    Empfohlene Einstellung: Wenn Sie nicht wissen, wie weit Ihr Audio-Signal 0 dBFS überschreitet, wählen Sie die Einstellung Auto. Der TDAI-2170 passt dann die ICC ständig an, um Clipping zu vermeiden. Wenn der Eingang gewechselt wird oder das Gerät in Standby-Betrieb geht, wird ICC zurückgesetzt. Die Verwendung der Automatik-Einstellung für ICC hat gegenüber der manuellen Einstellung keine Nachteile.

  • Seite 43: Guided Setup (Setup-Assistent)

    5.4 Guided setup (Setup-Assistent) Hier wird das geführte Setup von Lautsprechern und RoomPerfect™ gestartet. Unter „RoomPerfect“ finden Sie Informationen dazu, wie Sie Ihr System kalibrieren. Achtung: Damit werden alle früher gespeicherten Lautsprechereinstellungen und RoomPerfect™ Messungen gelöscht. 5.5 Second Speaker Setup (Zweites Lautsprecher-Setup) Hier haben Sie die Möglichkeit, ein zweites Lautsprecher-Setup zu speichern.

  • Seite 44: Outputs (Ausgänge)

    5.6 Outputs (Ausgänge) Hier können Sie manuell Verzögerungen und Grenzfrequenz-Filter für Ihr Lautsprecher-System einstellen. Wenn der Setup-Assistent durchgeführt wurde, werden die hierbei eingestellten Werte angezeigt. diese können dann noch manuell optimiert werden. Bei Verwendung von Aktivlautsprechern wird empfohlen, die werkseitigen Punkte für Grenzfrequenzen zu verwenden.

  • Seite 45: Delays (Verzögerungen) Die Verfügbaren Einstellungen Sind

    5.6.1 Delays (Verzögerungen) Die verfügbaren Einstellungen sind: Distance (Entfernung) Wenn Ihre Lautsprecher bzw. Subwoofer alle dieselbe Entfernung zur Hörposition haben, brauchen Sie keine Entfernung einzustellen. Sind die Entfernung hingegen unterschiedlich, müssen diese eingegeben werden, damit die verschiedenen Tonsignale der einzelnen Lautsprecher die Hörposition gleichzeitig erreichen.

  • Seite 46: Main Speaker Output (Ausgang Hauptlautsprecher)

    Low pass entfernt die Frequenzen oberhalb der Grenzfrequenz. Full range lässt die Signale ungefiltert durch. Headphone (Kopfhörer) deaktiviert RoomPerfect™, Voicings sind trotzdem verfügbar. Ein Stummschalten des TDAI-2170 schaltet nur die Lautsprecher stumm, nicht diesen Ausgang. Tape Out deaktiviert RoomPerfect™, Voicings und Lautstärkeregelung.
  • Seite 47 Volume (Lautstärke) Die Lautstärke kann auf Regulated (geregelt) oder Full Scale (volle Lautstärke) eingestellt werden. Geregelt bedeutet, dass die Ausgangslautstärke durch den Lautstärkeregler reguliert werden kann. Volle Lautstärke bedeutet ständige Ausgabe der vollen Lautstärke. Achtung: Ständige Ausgabe der vollen Lautstärke kann zu einer Überlastung führen und die Lautsprecher beschädigen.

  • Seite 48: Digital Output (Digital-Ausgang)

    Low pass entfernt die Frequenzen oberhalb der Grenzfrequenz. Full range lässt die Signale ungefiltert durch. Headphone (Kopfhörer) deaktiviert RoomPerfect™, Voicings sind trotzdem verfügbar. Ein Stummschalten des TDAI-2170 schaltet nur die Lautsprecher stumm, nicht diesen Ausgang. Tape Out deaktiviert RoomPerfect™, Voicings und Lautstärkeregelung. Volume (Lautstärke) Die Lautstärke kann auf Regulated (geregelt) oder Full Scale (volle Lautstärke) eingestellt werden.
  • Seite 49 Output level (Ausgangspegel) Hier lässt sich der Gesamt-Ausgangspegel einstellen, um den Pegel eines Subwoofers an den der Hauptlautsprecher anzupassen. Den Ausgangspegel hier einzustellen ist weitaus besser, als ihn am Subwoofer einzustellen. L/R signals (Links/Rechts Signale) Hier können Sie zwischen Mono- und Stereo-Signal wählen. Wählen Sie Mono, wenn einen einzigen Subwoofer mit einem analogen Mono-Eingang verwenden.
  • Seite 50 BW: (Butterworth) Tiefpass 1., 2. oder 4. Ordnung. Wenn herkömmliche aktive Subwoofer verwendet werden, empfehlen wir den Butterworth-Filter 2. Ordnung. Bei Aktivlautsprechern empfehlen wir, mit einem Linkwitz-Riley-Filter 4. Ordnung zu beginnen. Wenn Lyngdorf Audio BW-1 Lautsprecher verwendet werden, empfehlen wir den Linkwitz-Riley-Filter 4. Ordnung.
  • Seite 51 5.6.6 High pass filter (Hochpass-Filter) Wenn ein Filter ausgewählt wurde, werden die Frequenzen über der ausgewählten Grenzfrequenz zu den Ausgängen geführt. Die verfügbaren Einstellungen sind: Type (Typ): LR: (Linkwitz Riley) Tiefpass 2., 4. oder 8. Ordnung. BW: (Butterworth) Tiefpass 1., 2. oder 4. Ordnung. Wählen Sie hier den Filtertyp, der demjenigen entspricht, den Sie als Tiefpass-Filter ausgewählt haben.

  • Seite 52: Trigger Mode

    Amp. Power Mode will start the TDAI-2170 on the input last used. If you want the TDAI-2170 to start on a specific input when triggered, choose it here. Note: If the TDAI-2170 has been switched to another input, the trigger command from the source connected will not turn off the amplifier.

  • Seite 53: Software Info

    5.9 Software info Zeigt die vom TDAI-2170 verwendete Softwareversion an. Auf www.lyngdorf.com finden Sie die neueste Software. Aktualisierung des TDAI-2170: Speichern sie die neue Software auf einem USB-Stick. Stecken Sie den USB-Stick dann in den mit „Sw Update“ gekennzeichneten Anschluss auf der Rückseite des TDAI-2170.

  • Seite 54: Factory Reset

    5.10 Factory reset (Zurücksetzen auf Werkseinstellungen) Das System wird auf die werksseitigen Standardeinstellungen zurückgesetzt. Achtung: Hierbei werden alle gespeicherten Benutzereinstellungen, Systemdaten und RoomPerfect™...

  • Seite 55: Häufige Fragen Und Empfehlungen

    Änderungen die Raumakustik beeinflussen. Welche Abtastrate sollte ich an meinem CD-Spieler einstellen? 44,1 kHz. Dann kann die ICC-Funktion des TDAI-2170 ein Clipping des Signals vermeiden. Wozu dient die Info-Taste der Fernbedienung? Wenn Sie einen aktiven Audio-Eingang einschalten und auf der Fernbedienung Info drücken, wird das...
  • Seite 56 Audio format Kann Folgendes anzeigen: No Signal (Kein Signal) / PCM / DSD / Unknown (Unbekannt) Wenn Unknown angezeigt wird, kann der TDAI-2170 diese Art des Signals nicht lesen und es ist daher auch von den Lautsprechern nichts zu hören.
  • Seite 57 Meine Fernbedienung funktioniert nicht richtig Drücken Sie auf der Fernbedienung die Taste „AMP“ (für Amplifier = Verstärker), damit die Fernbedienung den Verstärker steuern kann. Mit der Multifunktionsfernbedienung können verschiedene Produkte von Lyngdorf Audio gesteuert werden. Batterien prüfen.

  • Seite 58: Roomperfect™ Problemlösungen

    RoomPerfect™ Problemlösungen Das Kalibrierungsmikrofon ist äußerst sensibel und kann unerwünschte Geräusche aufnehmen, darunter auch Infraschall und Hintergrundgeräusch. Hierdurch kann die Messung gestört werden. Falls das Signal gestört ist, benötigt das System länger, um eine korrekte Messung durchzuführen. Eine Messung, die zwar durch Geräusche gestört wurde, aber abgeschlossen wurde, ist immer korrekt und braucht nicht wiederholt zu werden.
  • Seite 59 Error: Signal clipping (Fehler: Signal-Clipping) - oder - Error: Too much noise (Fehler: Zu viel Geräusch) Entweder war das Eingangssignal zu laut, was zu Clipping oder Verzerrung führte oder ein sehr lautes Geräusch in der direkten Umgebung hat die Messergebnisse gestört. Wenn tatsächlich ein lautes Geräusch aufgetreten ist (etwa eine Tür zuschlug), sorgen Sie dafür, dass im Raum und der Umgebung keine lauten Geräusche auftreten und wiederholen die Messung.

  • Seite 60: Reinigung Und Pflege

    Reinigung und Pflege Der TDAI-2170 erfordert äußer einer gelegentlichen Reinigung des Gehäuses keine regelmäßige Pflege. Wischen Sie das Gehäuse einfach mit einem weichen, trockenen Tuch ab. Eine geringe Menge eines nicht scheuernden Reinigungsmittels kann verwendet werden, um Schmutz oder Fingerabdrücke zu entfernen.

  • Seite 61: Technischer Unterstützung

    Die aktuellste Version dieser Bedingungsanleitung finden Sie auf der Internetseite von Lyngdorf Audio: www.lyngdorf.com. Falls Sie Probleme mit oder Fragen zu Ihrem Produkt von Lyngdorf Audio haben, wenn Sie sich bitte an Ihre nächste Lyngdorf Audio Vertretung oder an: SL Audio A/S...

  • Seite 62: Technische Daten

    Technische Daten Digitale Audioeingänge KOAXIAL PCM-Daten Abtastfrequenz 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz Bit-Auflösung 16/24-bit OPTISCH PCM-Daten Abtastfrequenz 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, Bit-Auflösung 16/24-bit Type B connector x 1 (USB 2.0 compliant). ASIO drivers are available. PCM-Daten Abtastfrequenz 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz, 352.8 kHz, 384 kHz...
  • Seite 63 HDMI audio 2-channel support only PCM-Daten Abtastfrequenz 8 kHz, 11.025 kHz, 22.050kHz, 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz Bit-Raten 16/24-bit DSD-Daten Abtastfrequenz 2.8/5.6 MHz (DSD64/DSD128) HDMI Audio-Ausgang 24bit PCM, 48kHz sample rate HDMI ARC PCM format only 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz...

  • Seite 64: Anmerkung

    Parameter Wert Anmerkung Analogausgang Max output level (@0 dBFS input) 4.0V THD+N @ 0dBFS input, 4Vrms output: 0.006% Analogeingang (1 + 2) Empfindlichkeit max level: 4.0V = 0dBFS THD+N @ 4.0V input: (typical 0.002) Analogeingang (3-5) Empfindlichkeit Max level: 4.0V = 0dBFS (optionales Board) Balanced Eingang-Anschlüsse 3 pin XLR, gold-plated...
  • Seite 65 Parameter Wert Anmerkung Erdung Netzerdung, Gehäuse- und Audioerdung Die -/- Lautsprecheranschlüsse dürfen sind intern miteinander verbunden. nicht miteinander verbunden werden. Die +/+ Lautsprecheranschlüsse dürfen nicht miteinander verbunden werden. Bereich Netzspannung 100-240V 50/60Hz Leistungsaufnahme Standby Max. 0.340 W Leistungsaufnahme Standby mit CEC Max.
  • Seite 66 Parameter Wert Anmerkung Triggereingang „Ein“ Schwelle = ca. 2,4 V 3.5mm mono jack „Aus“ Schwelle = ca. 1,6 V Akzeptiert bis zu 20 V Eingangsspannung Triggerausgang 12 V DC, 100 mA intern zurücksetzbare 3.5mm mono jack Sicherung...
