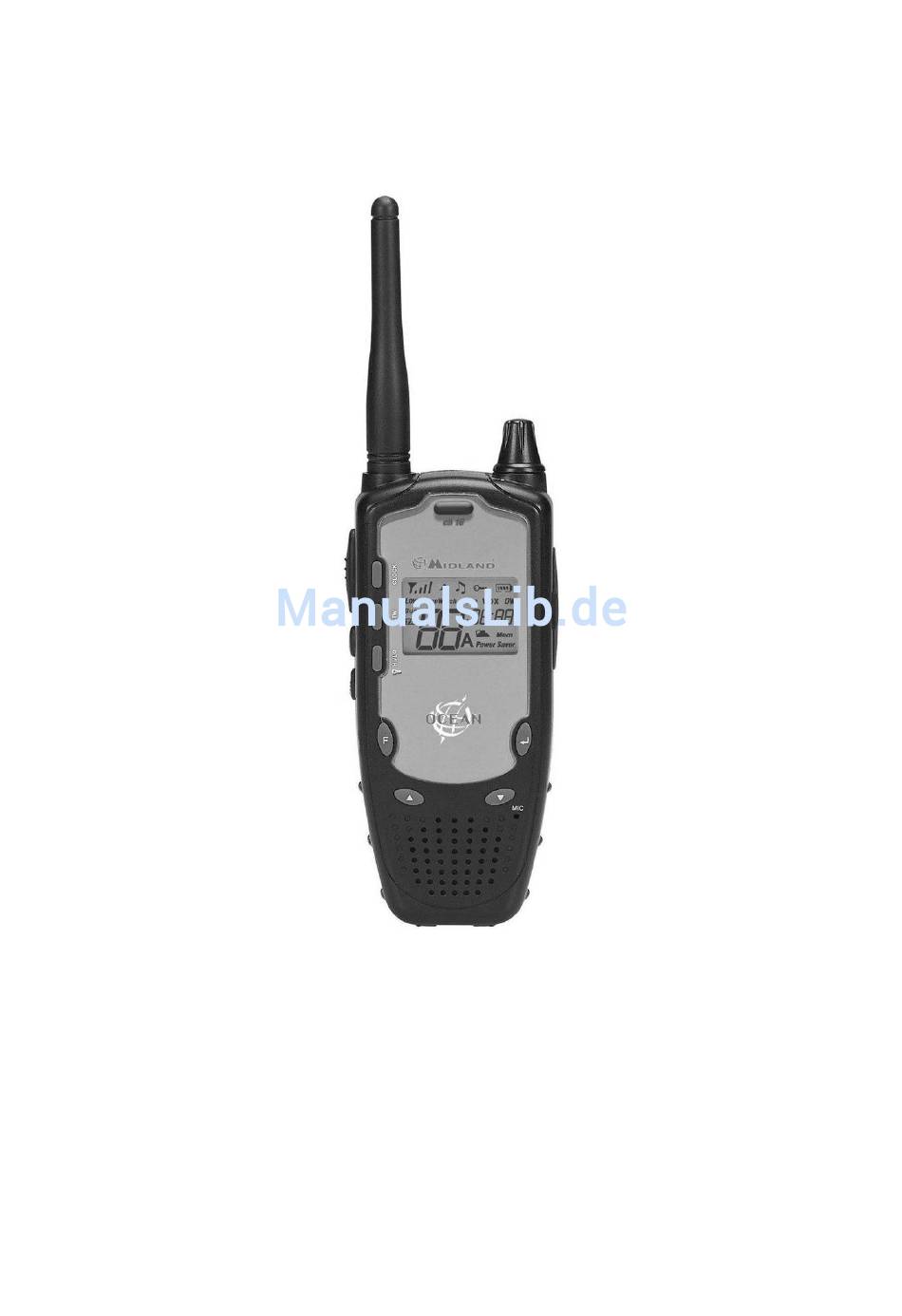

- Seite 1 Ocean Handfunkgerät für VHF-Seefunk Bedienungsanleitung © 2004 ALAN Electronics GmbH www.alan-germany.de Seite 1 von 23...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ............................4 INFÜHRUNG … !......................5 LLEM VORAN DIE SICHERHEIT Symbolerklärungen.................................. 5 Warnhinweise ..................................5 2.2.a Allgemein ..................................5 2.2.b Akkus ..................................5 Seriennummer ..................................6 ...................... 7 ESCHREIBUNG DER EHÄUSETEILE Beschreibung der Gehäuseteile und Ihre Funktionen...................... - Seite 3 Seite 3 von 23...
-
Seite 4: Einführung
Zubehör (Hörsprechgarnitur, Mikrofon, Lautsprecher, etc.) oder das 230 V Steckerladegerät MW904 angeschlossen werden (als Zubehör separat erhältlich) . Mit einem zusätzlichen Programmierset (PRG-OCEAN, Ihr Händler oder die zuständige Servicestelle ist damit ausgestattet) können bis zu 20 Privatkanäle freigeschaltet werden. Für deutsche Schiffe ist für Privatkanäle eine Sondergenehmigung notwendig, im Allgemeinen werden Privatkanäle nur für die Berufsschifffahrt oder Nutzung im Ausland freigegeben. -
Seite 5: Allem Voran ... Die Sicherheit
Kontrollieren Sie alle Anschlüsse, bevor Sie Ihr Gerät in Betrieb nehmen. Auch wenn Ocean gegen versehentliches Eindringen von Flüssigkeiten geschützt ist, sollten Sie Ihr Funkgerä t so wenig wie möglich Wasser oder Flüssigkeitseinwirkungen aussetzen. Falls das Funkgerät feucht wird, trocknen Sie es sofort mit einem weichen und sauberen Tuch ab. -
Seite 6: Seriennummer
Benutzen Sie nur Original Akkus und Ladegeräte. Die Verwendung von fremdem Zubehör kann schlimmstenfalls Verbrennungen, Feuer und Explosionen auslösen, ernsthafte Schäden am Funkgerät oder am Akku verursachen oder Personen ernsthaft verletzen. Das Ladegerät ist nur für den Betrieb in geschlossenen Räumen geeignet. Vor dem Anschliessen des Ladegeräts überzeugen Sie sich, dass die Spannung des Stromnetzes am Ort zwischen 220 und 240 V / 50 Hz liegt . -
Seite 7: Beschreibung Der Gehäuseteile
ESCHREIBUNG DER EHÄUSETEILE Beschreibung der Gehäuseteile und Ihre Funktionen Bitte werfen Sie einen Blick auf die folgende Beschreibung, um sich mit den wesentlichen Elementen des Funkgerätes vertraut zu machen. Antennenanschluss (Typ SMA) – Zum Anschluss der Antenne im Lieferumfang (Für den eventuellen Anschluss an Bordantennen wird ein Adapter benötigt (Fachhandel) Ein-/Aus-/Lautstärkeregler –... -
Seite 8: Symbolerklärungen
15) Taste STW (Stop Uhr - Chronometer) – ruft die Stoppuhrfunktion auf. 16) Taste PTT (Sendetaste) – Wird beim Senden gedrückt. 17) Taste CLOCK (Uhr) – zum Einstellen der Uhrzeit. 18) Taste CH 16 – Ruft sofort den Notrufkanal 16 auf. 19) Gürtelclip –... -
Seite 9: Vorbereitungen
P) TX: erscheint, wenn sich das Gerät im Sendemodus befindet. Q) BUSY (belegter Kanal) – erscheint, sobald das Gerät ein Signal empfängt. R) LOW (Niedrige Leistung) – zeigt an, dass eine niedrige Sendeleistung eingestellt wurde. ORBEREITUNGEN Bevor Sie Ihr Gerät in Betrieb nehmen, überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit. Im Lieferumfang sind enthalten: Handfunkgerät Flexible Gummiantenne mit SMA-Anschluss... -
Seite 10: Batterien/Akkus Einlegen
4.3.a Batterien/Akkus einlegen: Klappen Sie vorsichtig die Verschlussklappe des Batteriefachdeckels zurück. Nehmen Sie vorsichtig den Batteriefachdeckel aus der Führungsschiene. Legen Sie 4 Batterie- bzw. Akkuzellen unter Beachtung Polarität Batteriefach eingezeichnet) korrekt in das Batteriefach ein. Schieben Sie den Batteriefachdeckel leicht zur oberen Gehäusekante hinauf, bis er fest eingerastet ist. -
Seite 11: Tipps Zu Wiederaufladbaren Akkus
LED. Am Ende der Ladung wechselt die LED Anzeige auf grün. Jetzt fliesst nur noch ein geringer Ladestrom zur Ladungserhaltung. Das Funkgerät kann auch längere Zeit in diesem Zustand in der Ladeschale verbleiben. Es ist nicht empfehlenswert, das Funkgerät nach nur kurzem Gebrauch gleich wieder in die Ladeschale zu stellen. Für die Akkulebensdauer ist es besser, wenn das Funkgerät nach dem Herausnehmen aus der Ladeschale auch regelmässig solange benutzt wird, bis die Batterieanzeige leer anzeigt. -
Seite 12: Grundfunktionen
Monitortaste (siehe Absatz 5.4) überbrücken. 5.3.b Senden Die Sendetaste (PTT) finden Sie auf der oberen linken Seite Ihres Ocean. Zum Senden: Versichern Sie sich, dass der von Ihnen gewählte Kanal nicht von anderen Funkteilnehmern belegt ist (im Display erscheint nicht der Schriftzug B Halten Sie die PTT-Taste gedrückt: auf dem Display erscheint... -
Seite 13: Monitorfunktion
Mikrofon Ihres Funkgerätes. Wenn Sie Ihre Übertragung beenden wollen, lassen Sie die PTT-Taste wieder los: auf dem Display erlischt sowie die Balkenanzeige und das Gerät schaltet zurück in Empfangsbereitschaft. Sie können nur mit Partnerstationen auf dem gleichen Kanal kommunizieren. Wenn im Display kontinuierlich der Schriftzug B erscheint und sie aber dennoch nichts hören, könnte es sein, dass Sie die Lautstärke zu niedrig eingestellt haben. -
Seite 14: Betriebsmodus Uhrzeitanzeige
Sie die Taste Während die Stoppuhrfunktion aktiv ist, kann Ocean ganz normal Signale empfangen. Das Display zeigt in diesem Fall kontinuierlich die Zeitmessung an. Während der Ausführung der Stoppuhrfunktion können Sie auch über die Tasten CALL, PTT oder aber die VOX.-Funktion auf Sendung gehen: Das Display schaltet dann in den normalen Anzeigemodus, während die... -
Seite 15: Weitere Funktionen ( Taste F)
EITERE UNKTIONEN TASTE Zusätzliche Funktionen können Sie über die Funktionstaste F aufrufen: Bandauswahl, Freisprechbetrieb VOX, Belegung und Aufrufen des Kanalspeichers, Kanalsuchlauf, etc.. Zum Einstellen bzw. Aufrufen gewünschten Funktionen drücken Sie mehrfach die Funktionstaste F, bis die gewünschte Option, die Sie auswählen möchten im Display erscheint. Nehmen Sie nun über die Tasten oder die gewünschte Einstellung vor. -
Seite 16: Einstellen Der Vox-Umschaltzeit
6.3.a Kanalsuchlauf für alle Kanäle Durch Starten der SCAN-Funktion sucht Ocean automatisch fortlaufend alle Kanäle des Seefunkbandes nach Signalen ab. Wird ein Signal empfangen, stoppt der Kanalsuchlauf kurzzeitig bis das Signal wieder abfällt. Nach ca. 5 Sekunden beginnt der Suchlauf wieder, damit ist die Möglichkeit gegeben auf einen Funkspruch zu antworten. -
Seite 17: Internationale Seefunk-Kanäle / U.s.a. Und Kanada
In Europa müssen die internationalen Seefunkkanäle freigeschaltet sein, anderenfalls sind u.a. die Kanäle 18. 20 und 22 nicht korrekt nutzbar. Für eine Umstellung ist das Programmierset PRG-OCEAN (separat erhältlich) notwendig. Kanalspeicher Das Funkgerät verfügt über 20 Kanalspeicher (von 01 bis 20), in denen die von Ihnen zumeist frequentierten Kanäle abgelegt werden können. -
Seite 18: Wetterkanäle (Nur Bei Usa Kanälen)
Wetterkanal periodisch nach einem bestimmten Signal (NOAA Signal bei 1050 Hz), das gemeinsam mit dem Wetterbericht ausgesendet wird. Sobald auf einem Wetterkanal ein NOAA Signal anliegt, unterbricht Ocean den normalen Betriebsmodus und schaltet automatisch auf den eingestellten Wetterkanal, um den Wetterbericht zu empfangen. -
Seite 19: Wartung Und Pflege
Beschädigungen an Ihrem Funkgerät verursacht werden. ENN ETWAS MAL NICHT FUNKTIONIERT Ihr Ocean ist auf jahrelangen störungsfreien Gebrauch ausgelegt. Sollten dennoch einmal Störungen auftreten, überprüfen Sie zunächst die nachfolgend aufgeführten Punkte, bevor Sie Ihr Gerät bei Ihrem Fachhändler einschicken. Bei Inanspruchnahme des Reparaturservice vergessen Sie bitte nicht, eine möglichst genaue Fehlerbeschreibung beizufügen. -
Seite 20: Problembehebungen
Andere Funkteilnehmer sind auf dem gleichen gestört. gewählten Kanal und wechseln Sie ggfs. den Kanal aktiv. Kanal. Ocean ist zu nah an Störquellen positioniert (Monitore, Computer, Radar, Generatoren, Wechseln Sie Ihren Standort. andere Sendegeräte, etc.) Schalten Sie nicht so oft die Dauerbetrieb der Hintergrundbeleuchtung. -
Seite 21: Technische Daten
11 T ECHNISCHE ATEN Allgemein Kanäle Alle internationalen Seefunkkanäle, USA und Kanada Frequenzaufbereitung PLL Synthesizer Frequenzbereich von 156,025 bis 157,425 MHz von 156,300 bis 162,000 MHz Antennenimpedanz Spannungsversorgung von 4,8 bis 6 V (4 NiMH-Akkus oder Alkali-Batterien, Typ AA) Betriebstemperaturbereich °C von -15°C bis +55°C Abmessungen (H x B x T) -
Seite 22: Internationale Frequenztabelle
13 I NTERNATIONALE REQUENZTABELLE Frequenz (MHz) Kanal Modus Notiz 156.050 160.650 156.100 160.700 156.150 160.750 156.200 160.800 156.250 160.850 156.300 156.300 156.350 160.950 156.400 156.400 156.450 156.450 156.500 156.500 156.550 156.550 156.600 156.600 156.650 156.650 156.700 156.700 156.750 156.750 156.800 156.800 156.850 156.850... - Seite 23 156.825 156.825 156.875 156.875 Frequenz (MHz) Kanal Modus Notiz 156.925 161.525 156.975 161.575 157.025 161.625 157.075 161.675 157.125 161.725 157.175 161.775 157.225 161.825 157.275 161.875 157.325 161.925 157.375 157.375 157.425 157.425 *= automatisch reduziert auf unter 1Watt Ausgangsleistung D = Duplex-Kanäle S = Simplex-Kanäle Seite 23 von 23...
