RADEMACHER Fernotron 2411 Bedienungsanleitung
Programmierzentrale
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER Fernotron 2411
Inhaltszusammenfassung für RADEMACHER Fernotron 2411

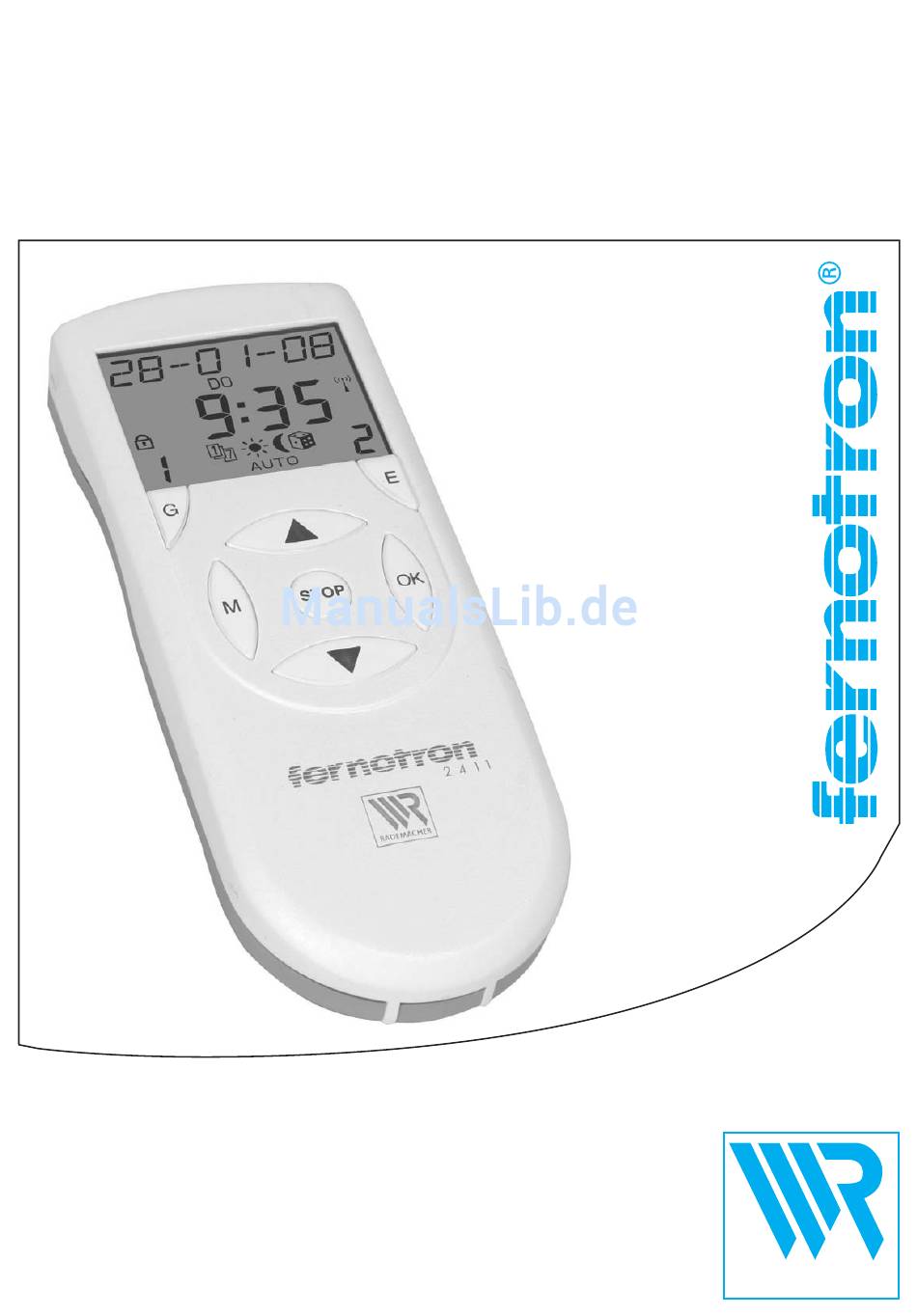

- Seite 1 Bedienungsanleitung Fernotron Programmierzentrale Artikel Nr. 2411 RADEMACHER VBD 369-3-D (02.08)
-
Seite 2: Ce-Zeichen Und Konformität
Sehr geehrte Kunden, ..mit dem Kauf der Fernotron Programmierzentrale haben Sie sich für ein Qualitätsprodukt aus dem Hause Rademacher entschieden. Wir danken ihnen für Ihr Vertrauen. Die neue Fernotron Programmierzentrale ist unter Aspekten des größten Komforts entstan- den. Die einfache Menuführung wird Ihnen die Bedienbarkeit spürbar erleichtern. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz, Ihnen... -
Seite 3: Gesamtansicht
Gesamtansicht Display Legende s. Seite 63 Batteriefach auf der Rückseite Gruppen- Empfänger- taste taste Auf-Taste Stop-Taste/ STOP Daten- Menütaste übertragung OK-Taste / Auto/Manu Ab-Taste... -
Seite 4: Zeichenerklärung
Zeichenerklärung Hier geht es um Ihre Sicherheit Beachten und befolgen Sie bitte alle so gekennzeichneten Hinweise. So machen wir Sie auf weitere, für die einwandfreie Funktion, HINWEIS wichtige Inhalte aufmerksam. Richtige Verwendung ... und die zugehörigen Komponenten des Fernotron-Systems Verwenden Sie die (Empfängermodule, Funksonnensensor, Funktaster, etc.) ausschließ- Fernotron Program- lich zur Fernbedienung von:... -
Seite 5: Inhaltsverzeichnis
Inhalt Gesamtansicht ......3 Expertenmodus ......45 Zeichenerklärung ......4 - Expertenmodus aufrufen ....46 Richtige / Falsche Verwendung ..4 - Inbetriebnahmeassistent ....47 Übersicht Fernotron System/ ..6 - Gruppen und/oder Empfängernamen wählen ..47 Funktionsbeschreibung ....8 - SET-Funktion eines Funktionsübersicht ...... -
Seite 6: Übersicht Fernotron System
Übersicht Fernotron System Das Fernotron ... ist ein System auf Funkbasis, zur Steuerung von Rollläden und System... elektrischen Verbrauchern (z.B. Licht). Es besteht aus verschiede- nen Sendern und Empfängern, mit denen Sie das System flexibel an Ihre Bedürfnisse anpassen können. Gruppenbildung Mit dem Fernotron System können Sie max. - Seite 7 2405 2420 Program- Empfänger mierzentrale Aufputz Standard 2421 Empfänger 2411 Unterputz Program- Rollläden steuern mit mierzentrale Rademacher- 2422 Comfort Rohrmotoren Empfänger Die Steuerung von mit lokaler 2430 Rohrmotoren anderer Tast-Funktion Funktaster Hersteller ist ebenfalls möglich, nicht jedoch 2423 die Endpunkteinstellung Empfänger...
-
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung Die Programmier- ...ist die Eingabeeinheit des Fernotron Systems. Mit Ihr können Sie zentrale... die gewünschten Funktionen des Fernotron-Systems (z. B. auto- matische Schaltzeiten) eingeben und per Funk zum gewünschten Empfänger bzw. zur gewünschten Gruppe übertragen. Alle Einstellungen/Eingaben werden in der Programmierzentrale dauerhaft gespeichert. -
Seite 9: Funktionsübersicht
- Zufallsautomatik - Anmeldung am Empfänger - Daten übertragen (z.B. Schaltzeiten) Sonderfunktionen im Expertenmodus - Inbetriebnahmeassistent - Endpunkteinstellung (nur bei elektronischen Rademacher-Rohrmotoren) - Drehrichtung eines Rohrmotors umkehren - Sprache umstellen - Automatische So./Wi. - Zeitumstellung - weitere Sonderfunktionen s. Seite 45... -
Seite 10: Wichtige Hinweise Vor Den Einstellungen
Wichtige Hinweise vor den Einstellungen Einstellungen Wir unterscheiden zwei Situationen in denen Sie Einstellungen vornehmen werden: Inbetriebnahme/Erstinstallation eines Fernotron Systems ◆ Nachträgliche Änderungen/Einstellungen an einem ◆ bestehenden Fernotron System. Inbetriebnahme Bitte gehen Sie wie folgt vor: Vorüberlegungen: Tragen Sie die Zuordnung der Empfänger (inkl. Namen und Num- mer) und die gewünschten Einstellungen in die Tabelle auf Seite 14 ein. - Seite 11 Wichtige Hinweise vor den Einstellungen Nachträgliche Bitte gehen Sie wie folgt vor: Änderungen Vorüberlegungen: Welche Einstellungen sollen geändert werden? Änderungen in Tabelle auf Seite 14 eintragen. Einstellungen an der Programmierzentrale vornehmen Gewünschte Funktionen im Menü aufrufen und einstellen z. B. : Standardschaltzeiten oder Wochenprogramm einstellen ◆...
- Seite 12 Wichtige Hinweise vor den Einstellungen Namensvergabe Sie können jeder Gruppe und jedem Empfänger einen Namen/ eine Gerätenummer zuordnen (s. Seite 47/Nr. 2). Inbetriebnahme Falls Sie den Inbetriebnahmeassistenten verwenden (s. Seite 17), werden Sie automatisch aufgefordert, die Gruppen- und Empfän- gernamen auszuwählen bzw. einzugeben. Nachträgliche ...sind jederzeit möglich.
-
Seite 13: Gruppen Und Empfängernamen (Tabelle)
Gruppen- und Empfängernamen Code oder Name Wählen Sie den entsprechenden Zifferncode für die Gruppen- und einstellen Empfängernamen im Expertenmodus (s. Seite 47/Nr.2). Diese Tabel- le zeigt Ihnen die Werksvorgaben mit dem entsprechenden Code. Code Name Code Name Code Name OHNE NAMEN LAMPE GERAET 2 ABSTELLRAUM... -
Seite 14: Ihre Notizen/Zuordnungstabelle
Ihre Notizen / Zuordnungstabelle (Kopiervorlage) 1 ...... 2 ....... 3 ....... Gruppe Code/Name:.... Code/Name:.... Code/Name:.... Empfänger ....................Code/Name:.... Code/Name:.... Code/Name:.... Empfänger ....................Code/Name:.... Code/Name:.... Code/Name:.... Empfänger ....................Code/Name:.... Code/Name:.... Code/Name:.... Empfänger ....................Code/Name:.... - Seite 15 Ihre Notizen / Zuordnungstabelle (Kopiervorlage) 4 ...... 5 ....... 6 ....... 7...... Code/Name:.... Code/Name:.... Code/Name:.... Code/Name:.............................. Code/Name:.... Code/Name:... Code/Name:.... Code/Name:............................... Code/Name:.... Code/Name:.... Code/Name:.... Code/Name:.............................. Code/Name:.... Code/Name:.... Code/Name:.... Code/Name:..........
-
Seite 16: Erste Schritte Mit Der Programmierzentrale
Erste Schritte mit der Programmierzentrale Tasten Anzeige im Display Batterien einlegen, s. Seite 58 Die Empfangsqualität des DCF-Signals wird angezeigt Das Funkuhr-Symbol blinkt. Kein oder geringer DCF-Empfang 1 od. 2 Striche (1 bis 2 Striche im Display) Bestätigen und automatisch wei- ter mit Uhrzeit und Datum ein- stellen, s. -
Seite 17: Inbetriebnahmeassistent Aufrufen
Inbetriebnahmeassistent aufrufen Inbetriebnahme Wir gehen davon aus, dass Sie noch keine Gruppen eingerichtet bzw. noch keine Einstellungen vorgenommen haben. Mit Hilfe des Inbetriebnahmeassistenten werden alle wichtigen Menüführung Grundeinstellungen automatisch, nacheinander abgefragt. Tasten Anzeige im Display Das Menü öffnen Expertenmodus (E) wählen Der Menüpunkt blinkt. - Seite 18 Inbetriebnahmeassistent aufrufen Tasten Anzeige im Display Anzahl der Gruppen eingeben und bestätigen HINWEIS Sie können max. 7 Gruppen einrichten. Anzahl der Empfänger für Gruppe 1 eingeben und bestätigen HINWEIS Sie können max. 7 Empfänger pro Gruppe anmelden. Wiederholen Sie Punkt (7) für alle Gruppen Namen für jede Gruppe auswäh- len (s.
- Seite 19 Inbetriebnahmeassistent aufrufen Tasten Anzeige im Display Nach der letzten Einstellung er- scheint kurz die Funktion Daten- über tragung und das Fenster „Stop-Taste drücken“ Set-Funktion des 1. Fernotron Empfängers aktivieren (s. Be- Empfänger dienungsanleitung des Empfän- drücken gers) Sie können innerhalb von 60 Se- kunden die Programmierzentrale am Empfänger anmelden.
- Seite 20 Inbetriebnahmeassistent aufrufen Tasten Anzeige im Display Führen Sie die Datenüber tra- SET / STOP gung für den nächsten und alle weiteren Empfänger wie in den Schritten 12 bis 14 gezeigt, durch. Nach der Datenüber tragung zum letzten Empfänger, zurück zur Normalanzeige. HINWEIS Inbetriebnahme abbrechen...
-
Seite 21: Grundprinzip Der Menüführung
Grundprinzip der Menüführung Nachträgliche In diesem Fall gehen wir von einem bestehenden Fernotron System Änderung von aus, in dem die Programmierzentrale, wie bei der Erstinstallation Einstellungen beschrieben, schon an allen Empfängern angemeldet ist. Im Menü sind alle Sie können das Menü jederzeit aufrufen um einzelne Funktionen Funktionen aufgeführt auszuwählen und nach Ihren Wünschen einzustellen. -
Seite 22: Menüliste
Menüliste Mit dieser Liste wollen wir Ihnen einen Überblick über die im Programm vorhandenen Menüs geben. Normalanzeige Menü - Standardschaltzeiten - Wochenprogramm - Sonnenautomatik - Dämmerungsautomatik - Zufallsfunktion - Zeit senden - Datenübertragung - Expertenmodus Expertenmodus - Inbetriebnahmeassistent - Auto SoWi Umstellung - Name einstellen - Sprache einstellen - Set-Funktion... -
Seite 23: Automatikbetrieb Für Einen Empfänger Ein-/Ausschalten
Automatikbetrieb AUTO Alle Automatikfunktionen sind eingeschaltet z.B. Schaltzeiten ◆ Sonnenautomatik ◆ Dämmerungsautomatik etc. ◆ HINWEIS Auch im Automatikbetrieb ist eine manuelle Bedienung möglich. MANU Alle Automatikfunktionen sind ausgeschaltet, es ist nur der manuelle Betrieb möglich. Automatikbetrieb für einen Empfänger ein-/ausschalten Tasten Anzeige im Display Gewünschte Gruppe und... -
Seite 24: Automatikbetrieb Für Eine Gruppe Ein- /Ausschalten
Automatikbetrieb für eine Gruppe ein- /ausschalten Tasten Anzeige im Display Gewünschte Gruppe wählen Dann die E-Taste mehrfach drücken bis in der Anzeige rechts unten ein A (A = alle Empfänger) erscheint. Beachten Sie die Anzeige: Sind die einzelnen Empfänger der Gruppe unterschiedlich eingestellt, erscheint die AUTO- und die MANU-Anzeige. -
Seite 25: Automatikbetrieb Für Einen Empfänger Im Menü Ein-/Ausschalten
Automatikbetrieb für einen Empfänger im Menü ein-/ausschalten Tasten Anzeige im Display Das Menü öffnen Auto/Manu (AUTO MANU) wählen und öffnen Gewünschte Gruppe und Empfänger wählen Automatik einschalten (AUTO) Automatik ausschalten (MANU) Beispiel: Gruppe 5; Fenster 3 = Terrasse Automatik ist ausgeschaltet Nach jeder Umschaltung erfolgt sofort die Datenübertragung. -
Seite 26: Automatikbetrieb Für Eine Gruppe Im Menü Ein-/Ausschalten
Automatikbetrieb für eine Gruppe im Menü ein-/ausschalten Tasten Anzeige im Display Das Menü öffnen Auto/Manu (AUTO MANU) wählen und öffnen Gewünschte Gruppe wählen Dann die E-Taste mehrfach drücken bis in der Anzeige rechts unten ein A (A = alle Empfänger) erscheint. Automatik für die ganze Gruppe ein-/ausschalten Das Menü... -
Seite 27: Standardschaltzeiten Auf/Ab (Gruppenfunktion)
Standardschaltzeiten AUF/AB (Gruppenfunktion) Gleiche Schaltzeiten Mit dieser Funktion können Sie für jede Gruppe eine Öffnungs- für alle Wochentage und Schließzeit einstellen. Die eingestellten Öffnungs- und Schließ- zeiten gelten an allen Wochentagen. HINWEIS Sie können jeder eingerichteten Gruppe verschiedene Öffnungs- und Schließzeiten zuweisen. Deaktivieren von Die Einstellung OFF und 0:00 führt zu keinem Schaltbefehl. -
Seite 28: Wochenprogramm
Wochenprogramm Im Wochenprogramm können Sie individuelle Öffnungs- und Schließzeiten einstellen. Hier können Sie vier Schaltzeiten einstellen: Werktags-/ Wochenendprogramm Öffnungszeit gültig von Mo. bis Fr. Schließzeit gültig von Mo. bis Fr. Öffnungszeit gültig für Sa. und So. Schließzeit gültig für Sa. und So. Einzeltagesprogramm Hier können Sie individuell für jeden Tag Öffnungs- und Schließzeiten einstellen, insgesamt 14 Schaltzeiten. -
Seite 29: Wochenprogramm Einstellen
Wochenprogramm einstellen Tasten Anzeige im Display Das Menü öffnen Wochenprogramm ( wählen und öffnen Gruppe wählen z.B. Gruppe 5 Betriebsart wählen ◆ Wochenprogramm ausschalten oder ◆ Werktags-/Wochenend- programm oder ◆ Einzeltagesprogramm Betriebsart bestätigen Werktags-/Wochenend- programm einstellen 1. Öffnungszeit für Mo. bis Fr. 2. - Seite 30 Wochenprogramm einstellen Tasten Anzeige im Display Einzeltagesprogramm einstellen Öffnungs- und Schließzeiten für je- den einzelnen Wochentag, von Montag bis Sonntag einstellen. Jede Eingabe mit bestätigen. Das Menü verlassen HINWEIS Falls im Expertenmodus die auto- matische Datenübertragung akti- viert wurde (s. Seite 55 Pkt. 20, Werkseinstellung = OFF), werden Sie an dieser Stelle zur Datenüber- tragung aufgefordert (s.
-
Seite 31: Sonnenautomatik
Sonnenautomatik Helligkeitsabhängige Die Sonnenautomatik ermöglicht Ihnen, zusammen mit dem Fernotron Steuerung Funksonnensensor (Art. Nr. 2440), die helligkeitsabhängige Steue- rung Ihrer Rollläden/Jalousien oder anderer elektrischer Geräte (z.B. Licht). Dazu wird der Lichtsensor per Saugnapf an der Fensterscheibe befestigt. Die Sonnenautomatik bewirkt das automatische Ab- und Auffah- ren nach Überschreiten eines eingestellten Grenzwertes. -
Seite 32: Sonnenautomatik Ein-/Ausschalten
Sonnenautomatik ein-/ausschalten Tasten Anzeige im Display Das Menü öffnen Sonnenautomatik ( wählen und öffnen Gruppe und Empfänger wählen Sonnenautomatik ein-/ ausschalten On = Ein OFF = Aus (Werkseinstellung) Eventuell nächsten Empfänger wählen und Sonnenautomatik ein-/ausschalten oder Das Menü verlassen HINWEIS Falls im Expertenmodus die auto- matische Datenübertragung akti- viert wurde (s. -
Seite 33: Dämmerungsautomatik Mit Astrofunktion
Dämmerungsautomatik mit Astrofunktion Die Dämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens oder bei Bedarf das Einschalten einer Lichtquelle oder eines anderen elektrischen Gerätes. Der Zeitpunkt für den AB-Befehl ist vom Datum und von der geo- Astrofunktion graphischen Lage abhängig. Die Astrofunktion wird nur korrekt ausgeführt, wenn Sie im HINWEIS Expertenmodus Ihre entsprechende Postleitzahl eingegeben ha- ben (s. - Seite 34 Dämmerungsautomatik ein-/ausschalten Tasten Anzeige im Display Tatsächliche Absenkzeit (inkl. Verzögerungszeit) für den aktuellen Tag wird berechnet. HINWEIS Die späteste Absenkzeit ist 23:59 Uhr. Das Menü verlassen HINWEIS Falls im Expertenmodus die auto- matische Datenübertragung akti- viert wurde (s. Seite 55 Pkt. 20, Werkseinstellung = OFF), werden Sie an dieser Stelle zur Datenüber- tragung aufgefordert (s.
-
Seite 35: Zufallsautomatik
Zufallsautomatik Diese Einstellung bewirkt eine zufällige Verzögerung der einge- stellten Schaltzeiten zwischen 0 und 30 Minuten. Die Zufallsautomatik gilt nicht für die Dämmerungszeiten. HINWEIS Zufallsautomatik ein-/ausschalten Tasten Anzeige im Display Das Menü öffnen Zufallsautomatik ( wählen und öffnen Gruppe und Empfänger wählen Zufallsautomatik einschalten On = Ein OFF = Aus (Werkseinstellung) -
Seite 36: Aktuelle Uhrzeit/Aktuelles Datum Zum Empfänger Übertragen
Aktuelle Uhrzeit/Aktuelles Datum zum Empfänger übertragen WICHTIG Bei der Umstellung von Sommer auf Winterzeit und umgekehrt, sowie und nach einem längeren Stromausfall, müssen Sie die aktuelle Uhrzeit und das aktuelle Datum auf jeden Empfänger übertragen. Für die Sommer-/Winterzeitumstellung können Sie „Zeit und Da- HINWEIS tum“... -
Seite 37: Uhrzeit Und Datum Einstellen Und Zum Empfänger Senden
Uhrzeit / Datum einstellen und zum Empfänger senden HINWEIS Bei fehlendem Empfang eines DCF-Signals, können Sie Datum und Uhrzeit auch über das Menü einstellen und zu den Empfän- gern übertragen. Bei Empfang eines Zeitsignals ist die Änderung der Daten nicht möglich. -
Seite 38: Daten Übertragen
Daten übertragen Empfehlung Wir empfehlen Ihnen die Datenübertragung einmalig nach Ab- schluss aller Einstellungen vorzunehmen, dass spart gerade bei umfangreichen Einstellungen bzw. bei mehreren Fernotron Emp- fängern viel Zeit. Bei Bedarf, können Sie im Expertenmodus, die automatische Daten- Automatische übertragung aktivieren (s. Seite 55 Pkt. 20, Werkseinstellung = OFF). Datenübertragung Dann werden Sie nach jeder Einstellung im Display zur Datenüber- nach jeder Einstellung... - Seite 39 Daten übertragen Tasten Anzeige im Display Datenübertragung vornehmen STOP Dies dauert 5 Sekunden, dazu läuft im Display ein Countdown von 5 bis 1 herunter. HINWEIS Der Empfänger quittiert die erfolg- reiche Datenübertragung durch kurzes Einschalten des angeschlos- senen Motors oder der angeschlos- senen Lampe.
-
Seite 40: Anmeldung Am Fernotron - Empfänger
Anmeldung am Fernotron - Empfänger Wollen Sie die Programmierzentrale an einem Fernotron-Emp- fänger anmelden, zum Beispiel bei Nachrüstung eines neuen Empfängers in Ihr bestehendes Fernotron-System haben Sie fol- gende Möglichkeiten: Anmeldung an einem Empfänger mit SET-Taste, siehe unten. Anmeldung an einem Fernotron Funk-Rohrmotor mit Funkcode, s. - Seite 41 Anmeldung an einem Empfänger mit SET-Taste Tasten Anzeige im Display Im Display werden Sie aufge- fordert die Stop-Taste zu drück- Anmeldung vornehmen STOP Dies dauert 5 Sekunden, dazu läuft im Display ein Countdown von 5 bis 1 herunter. HINWEIS Der Empfänger quittiert die erfolg- reiche Datenübertragung durch kurzes Einschalten des angeschlos- senen Motors oder der angeschlos-...
-
Seite 42: Einem Fernotron Funk-Rohrmotor Mit Funkcode
Anmeldung an einem Fernotron-Funk-Rohrmotor mit Funkcode Tasten Anzeige im Display Das Menü öffnen Expertenmodus (E) wählen Der Menüpunkt blinkt Expertenmodus öffnen ca. 2 s lang Tastenfolge unbedingt einhalten: gedrückt + 2. halten. Funkcode wählen und öffnen 5-stelligen Funkcode des Rohrmotors eingeben und jede Ziffer mit OK bestätigen (s. - Seite 43 Anmeldung an einem Fernotron-Funk-Rohrmotor mit Funkcode Tasten Anzeige im Display Das Menü öffnen Datenübertragung ( wählen und öffnen Gruppe und/oder Empfänger wählen Im Display werden Sie aufge- fordert, die Stop-Taste zu drück- Anmeldung vornehmen STOP Dies dauert 5 Sekunden, dazu läuft im Display ein Countdown von 5 bis 1 herunter.
-
Seite 44: Tastensperre Ein- /Ausschalten
Tastensperre ein- oder ausschalten Tasten Anzeige im Display Die Tastensperre bietet Schutz vor unbeabsichtigten Einstellungen. Um die Tastensperre zu nutzen, müssen Sie diese Funktion im Exper- tenmodus einschalten, s. Seite 53 Pkt. 13 (Werkseinstellung = OFF). Tastensperre ( ) einschalten Tastenfolge unbedingt einhalten: + 2. -
Seite 45: Expertenmodus
Nummer Funktionen im Expertenmodus Inbetriebnahmeassistent Gruppen- und Empfängernamen wählen/ändern SET-Funktion aktivieren (*) Funkcode eingeben Endpunkte von Rademacher Rohrmotoren setzen (*) Sonnenposition einstellen Drehrichtung von Rohrmotoren ändern (*) Postleitzahl/Zeitzone eingeben Max. Anzahl Gruppen eingeben Max. Anzahl Empfänger pro Gruppe eingeben Automatische Sommer-/Winterzeitumstellung Sprache wählen... -
Seite 46: Expertenmodus Aufrufen
Expertenmodus aufrufen (Beispiel) Tasten Anzeige im Display Das Menü öffnen Expertenmodus (E) wählen Der Menüpunkt blinkt. Expertenmodus öffnen ca. 2 s lang Tastenfolge unbedingt einhalten: gedrückt + 2. halten. Gewünschte Funktion auswählen Das Menü verlassen... -
Seite 47: Übersicht Aller Funktionen Und Parameter Im Expertenmodus
Übersicht aller Funktionen und Parameter im Expertenmodus Funktion/Display Parameter/Kurzerklärung Inbetriebnahme Inbetriebnahmeassistent aufrufen Bei Erstinbetriebnahme empfehlen wir die Anwen- dung dieser Funktion. Sie werden automatisch durch alle notwendigen und wichtigen Programmierschritte geführt. Ablauf (Detailbeschreibung s. Seite 17): Postleitzahl/Zeitzone eingeben Anzahl der Gruppen festlegen Anzahl der Empfänger pro Gruppe Gruppennamen wählen Empfängernamen wählen... -
Seite 48: Funkcode Für Einen Fernotron Funk-Rohrmotor Eingeben
Übersicht aller Funktionen und Parameter im Expertenmodus Funktion/Display Parameter/Kurzerklärung Funkcode für einen HINWEIS Fernotron Funk-Rohrmotor Nur für Fernotron Funk-Rohrmotor- en von Rademacher, die mit einem eingeben Funkcode-Aufkleber am Kabel ver- sehen sind. Funkcode einstellen blinkende Ziffer ändern jede Ziffer bestätigen Sobald Sie die letzte Ziffer bestä-... - Seite 49 Übersicht aller Funktionen und Parameter im Expertenmodus Funktion/Display Parameter/Kurzerklärung Drehrichtung ändern WICHTIG Keine Gruppe und keinen Empfän- ger auswählen. Das Expertenmenü Drehrichtung auswählen und öffnen. Motordrehrichtung prüfen Drehrichtung ändern STOP Zur Quittierung läuft der Motor kurz an. Zurück zum Menü Das Menü...
-
Seite 50: Endpunkteinstellung
Übersicht aller Funktionen und Parameter im Expertenmodus Funktion/Display Parameter/Kurzerklärung Hinweis für die Menü- Ist für die ausgewählte Gruppe die „Lichtfunktion“ punkte 5 / 6 und 7 aktiviert (s. Seite 54), erscheint beim Drücken der Auf (▲)-/Ab (▼)-Taste folgende Warnung „NICHT MOEGLICH“ im Display. Endpunkteinstellung Gruppe und Empfänger (nur bei WR-Rohrmotoren) -
Seite 51: Postleitzahlen/Zeitzone Für
Übersicht aller Funktionen und Parameter im Expertenmodus Funktion/Display Parameter/Kurzerklärung Postleitzahlen/Zeitzone für 01 bis 255 die Astrofunktion einstellen 01 bis 99 PLZ in Deutschland (Die ersten beiden Ziffern) 100 bis 255 Verschiedene europäische Städte, s. Tabelle auf Seite 59 HINWEIS Bei den dreistelligen Ziffern wird der Ort direkt im Display ange- zeigt. -
Seite 52: Automatische Sommer-/ Winterzeitumstellung
Übersicht aller Funktionen und Parameter im Expertenmodus Funktion/Display Parameter/Kurzerklärung Automatische Sommer-/ On und OFF Winterzeit Umstellung On = Ein (Werkseinstellung) Trotz fehlendem DCF-Sig- nal, wird die Sommer-/ Winterzeit Umstellung in der Programmierzentrale durch- geführt OFF = Aus HINWEIS Ein Wechsel von Sommer- auf Win- terzeit und umgekehrt, erfordert die manuelle Übertragung der aktuel- len Zeit und des aktuellen Datums... -
Seite 53: Automatische Tastensperre
Übersicht aller Funktionen und Parameter im Expertenmodus Funktion/Display Parameter/Kurzerklärung Automatische On und OFF Tastensperre On = Ein OFF = Aus (Werkseinstellung) Um die Programmierzentrale gegen unbeabsichtigtes Verstellen zu schüt- zen, können Sie eine automatische Tastensperre aktivieren. 2 Minuten ohne Eingabe Ist die automatische Tastensperre eingeschaltet und erfolgt 2 Minu- ten keine Eingabe, werden die Tas-... -
Seite 54: Dcf-Funkuhr Ein-/Ausschalten
Übersicht aller Funktionen und Parameter im Expertenmodus Funktion/Display Parameter/Kurzerklärung DCF-Funkuhr On und OFF ein-/ausschalten On = DCF-Funkuhr ein (Werkseinstellung) OFF = DCF-Funkuhr aus HINWEIS OFF einstellen, wenn kein DCF-Sig- nal empfangen werden soll/kann (ab ca. 1000 km im Umkreis von Frankfurt). -
Seite 55: Laufschriftgeschwindigkeit Einstellen
Übersicht aller Funktionen und Parameter im Expertenmodus Funktion/Display Parameter/Kurzerklärung So.-/Wi.- Sendezeit HINWEIS einstellen Prüfen Sie, ob alle Empfänger die neue Uhrzeit erhalten haben. Auf Grund bauphysikalischer Ein- schränkung der Funkreichweite kann es vereinzelt dazu kommen, dass ein Empfänger die Uhrzeit nicht empfängt. -
Seite 56: Einstellungen Löschen
Einstellungen löschen/Reset Tasten Anzeige im Display Softwarereset Alle vier Tasten 8 Sekunden lang gleichzeitig drücken. 8 s lang Es erscheinen kurz nacheinander folgende Anzeigen: Versionsnummer und ◆ Anzeige der oberen Reihe Anzeige aller Symbole ◆ Anschließend ist das ◆ Display aus. Tasten Alle Einstellungen sind gelöscht. -
Seite 57: Manuelle Bedienung
Manuelle Bedienung HINWEIS Sie können mit der Fernotron-Programmierzentrale jede Gruppe und jedes an den Fernotron-Empfängern angeschlossene Gerät (z. B. Rollläden/Lampe/Gartenpumpe etc.) manuell bedienen. Tasten Anzeige im Display Manuelle Bedienung einer Gruppe Sie wollen z.B. alle Rollläden der Gruppe 5 manuell öffnen Gruppe 5 wählen Empfänger auf A (für alle) stellen Beispiel:... -
Seite 58: Technische Daten/Batteriewechsel
Technische Daten Fernotron Programmierzentrale Art.-Nr. 2411 Versorgungsspannung Batterietyp: 2 x 1,5 V Typ AAA (Micro) Batterielebensdauer: ca. 1 Jahr Sendefrequenz: 433,92 MHz Sendeleistung: 10 mW Uhr: DCF-Funkuhr DCF-Empfang (Reichweite): ca. 1000 km von Frankfurt am Main Max. Anzahl Gruppen: Empfänger je Gruppe: Empfänger gesamt: Umgebungsbedingungen: Gerät darf nur in trockenen Räumen... -
Seite 59: Zeitzonentabelle
Zeitzonentabelle Belgien 132 Dijon 163 Maastricht 133 Le Havre 164 Rotterdam 100 Arlon 134 Lyon 165 Utrecht 101 Antwerpen 135 Montepellier 102 Brügge Norwegen 136 Nantes 103 Brüssel 166 Oslo 137 Nice 104 Lüttich 167 Stavanger 138 Paris 105 Mechelen 168 Bergen 139 Reims 106 Mons... - Seite 60 Zeitzonentabelle Schweiz 236 Valladolid 237 Vitoria 197 Basel 238 Zaragoza 198 Bern 239 La Palma 199 Andermatt 240 Teneriffa 200 Chur 241 Grand Canaria 201 Lausanne 242 Fuerteventura 202 Luzern 203 Zürich Süd-Osteuropa Schweden 243 Athen 244 Belgrad 204 Boras 245 Bratislava 205 Gävle 246 Bukarest...
-
Seite 61: Garantiebedingungen
Garantiebedingungen Rademacher Geräte-Elektronik GmbH & Co. KG gibt die gesetzliche Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Ausgenommen von der Garantie sind: Fehlerhafter Einbau oder Installation ◆ Nichtbeachtung der Einbau- und Bedienungsanleitung ◆... - Seite 62 GERÄTE-ELEKTRONIK GMBH&CO KG Buschkamp 7, 46414 Rhede, Postf. 10 01 07, 46407 Rhede Telefon (02872) 933 - 0 • Telefax (02872) 933 - 251 E-Mail: info@rademacher.de • www.rademacher.de...
-
Seite 63: Kurzanleitung
Kurzanleitung Menü aufrufen Funktion wählen und öffnen Menü verlassen Inbetriebnahmeassistenten aufrufen und starten Expertenmodus (E) wählen und 2 s lang öffnen Inbetriebnahmeassistenten wäh- len und ausführen Alle Einstellungen vornehmen Standardschaltzeiten einstellen Standardschaltzeiten wählen und öffnen Gruppe wählen Öffnungs- und Schließzeit einstellen Menü... -
Seite 64: Displayübersicht
Displayübersicht / Werkseinstellungen Ziffernanzeige Wochentage Laufschrift DCF-Signal Batterie Expertenmodus Tastensperre Datenüber- tragung Gruppenanzahl Empfänger- anzahl untere Reihe obere Reihe von links nach rechts: AUTO/MANU Standardschaltzeiten Umschaltung Wochenprogramm Sonnenautomatik Dämmerungsautomatik Zufallsautomatik Uhrzeit/Datum Werkseinstellungen Öffnungs-/ Schließzeit für Gruppe Standardprogramm: 7:00 UHR 20:00 UHR (G1 - G7) Wochenprogramm: 7:00 UHR...
