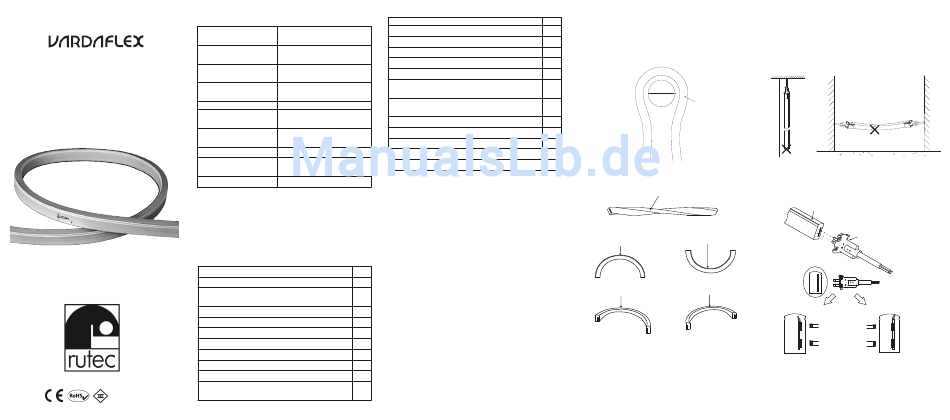

VARDAFLEX Neon Bedienungsanleitung

Bedienungsanleitung
Neon
einfarbig
Artikel-Nr.:
86031, 86032 86033, 86034, 86035, 86037,
86042, 86043, 86044, 86045
IP68
TECHNISCHE DATEN
24 V DC Netzgerät
Spannungsversorgung
mit konstanter Ausgangsspannung.
120W (72W) / 10m (amber)
Leistung
240W / 20m
5A (3A)/ 10m (amber)
Stromstärke
10A / 20m
600 / 10m
Anzahl LED
1200 / 20m
LED Abstand 16,67mm
100mm, 6 LEDs
Länge der einzelnen Abschnitte
(167mm, 10 LEDs amber)
weiß / warmweiß / warmweiß (CRI80)
Lichtfarbe
amber / blau
Länge Maximal 10/20* Meter pro Anschluss
10000 x 11,5 x 21 mm /
Abmessungen
20000 x 11,5 x 21 mm
minimaler Biegeradius 12 cm
* siehe Inbetriebnahme
Lieferbares Zubehör
VARDAFLEX Neon
Typ Art.-Nr.
IP68 Einspeiser Neon FC01 30 cm, schraubbar 86095
IP68 Einspeiser Neon FC02 30 cm
86096
(bei 2-seitiger Einspeisung), schraubbar
Endkappe, schraubbar 86097
IP65 Direktverbinder Neon, gepresst 86082
IP68 Einspeiser Neon PVC FC01, gepresst 86295
IP68 Einspeiser Neon PVC FC02, gepresst 86296
IP68 Endkappe Neon PVC, gepresst 86297
IP65 Mitteleinspeiser Neon, gepresst 86089
IP65 Einspeiser Neon FC01 30 cm, steckbar 86098
IP65 Einspeiser Neon FC02 30 cm
86088
(bei 2-seitiger Einspeisung), steckbar
Typ Art.-Nr.
IP65 Endkappe Neon, steckbar 86099
IP65 Flexverbinder - 30 cm, steckbar 86288
PVC Profil, Länge 2 Meter, weiß (nur für den Innenbereich) 68318
PVC Profil, Länge 2 Meter, transparent (nur für den Innenbereich) 68317
Aluprofil VARDAflex Neon, Breite 20 mm, Höhe 25 mm, Länge 2 Meter 68315
Aluprofil ECO VARDAflex Neon,
68314
Breite 13,8 mm, Höhe 22 mm, Länge 2 Meter
Aluprofil VARDAflex Neon,
68319
Breite 20 mm, Höhe 25 mm, Länge 50 Millimeter
Silikon 20 ml 86993
Silikon, neutral vernetzt, 310 ml-Tube 89999
Montagekoffer 10087
Presswerkzeug Direktverbinder/Mitteleinspeiser/PVC Zubehör 86080
Neon Musterkoffer 10089
WICHTIGE INSTALLATIONSHINWEISE
1. Beauftragen Sie mit der Installation eine Elektrofachkraft.
2. Vor der Installation Spannung abschalten. Sicherstellen, dass die Span nung
nicht versehentlich wieder eingeschaltet werden kann.
3. VARDAFLEX Neon ist zur Montage auf normal entflammbaren Oberflächen ge-
eignet, z.B. auf Holz und Werkstoffen auf Holzbasis mit mehr als 2 mm Dicke.
4. Prüfen Sie die Korrektheit der Anschlüsse und prüfen Sie auf Kurzschlüsse
bevor Sie den Strom einschalten.
5. Betreiben Sie niemals LED Strips im aufgerollten Zustand.
6. Das Schneiden der Strips muss genau an den vorgegebenen Trennungslinien
erfolgen.
7. Bitte stellen Sie sicher, dass ein angemessener Kabelquerschnitt für die Ver-
bindung zwischen dem LED-Strip und Controller / Netzgerät verwendet wird.
8. Überschreiten Sie nicht die Betriebstemperatur von +45°C
9. Führen Sie bitte keine Reparaturen selbst durch. Dies führt zum Erlöschen der
Herstellergarantie.
10. Es ist ausschließlich neutral vernetztes Silikon zu verwenden.
(NIE essighaltiges Silikon verwenden!)
ACHTUNG
minimaler Biegedurchmesser
VARDAFLEX Neon darf nicht hängend montiert werden!
Ø 120mm
120mm
Lichtaustrittsfläche
ACHTUNG
Montage von Einspeisern:
Lichtaustrittsfläche
✕
Lichtaustrittsfläche
Lichtaustrittsfläche
✕
✕
Lichtaustrittsfläche
Lichtaustrittsfläche
✓
✓
Lichtaustrittsfläche
Einspeiser
Anschlusskontakte Anschlusskontakte
✓ ✕
