Inhaltszusammenfassung für KompTec MINI classic

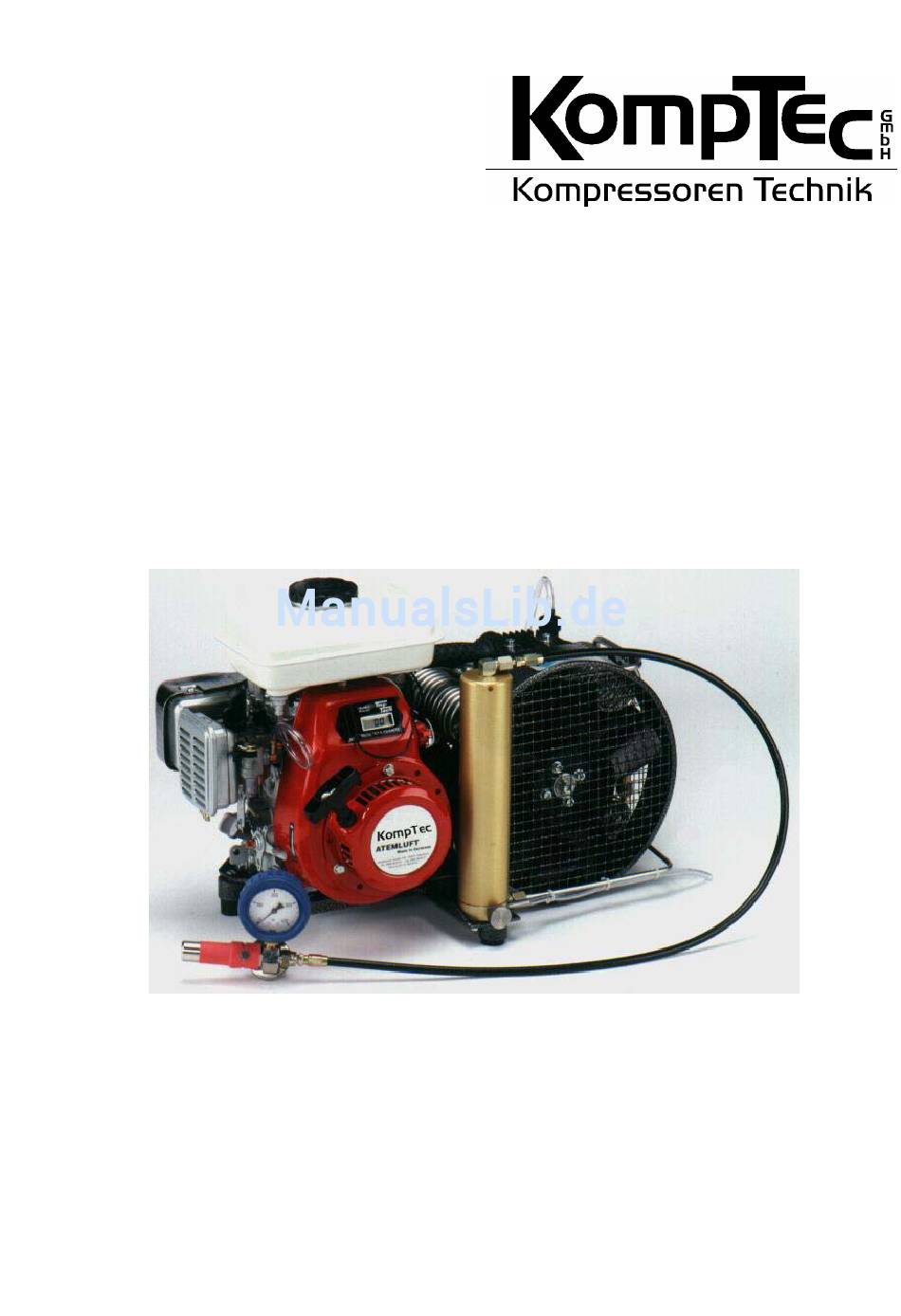

- Seite 1 Bedienungsanleitung HOCHDRUCKKOMPRESSOREN MINI classic...
-
Seite 2: Inhaltsverzeichnis
Füllen 4.4.4 Kondensatablaß 4.4.5 Abschalten 4.4.6 Füllvorgang beenden Kurzbedienungsanleitung Ausserbetriebnahme, Kurzzeit Kontroll- und Wartungsintervalle Schmierung 5.1.1 Ölwechsel Filterwechsel 5.2.1 Filterwechselintervall Übersicht Lagerung und Konservierung Ausserbetriebnahme, Langzeit 6.1.1 Wiederinbetriebnahme Betriebsstörungen, Ursache und Behebung Wartungsumfang 8.1.1 Service-Nachweis Copyright by KompTec GmbH 1999... -
Seite 3: Vorwort
Informationen beruhen auf den neuesten Produktinformationen, die zum Zeitpunkt der Drucklegung erhältlich waren. Die VORSICHT! KompTec Kompressoren Technik GmbH behält sich das Weist darauf hin, daß bei Nichtbeachtung der Anweisung Recht vor, Änderungen jederzeit und ohne Vorankündigung eine Beschädigung des Kompressors, Ausrüstungsteile... -
Seite 4: Ansicht Mini
Deutsch KompTec GmbH 2.1.1 Ansicht MINI 1. Antriebseinheit 2. Enddrucksicherheitsventil 3. Füllarmatur und Flaschenanschluß 4. Entlüftungs- und Entwässerungsschraube 5. Überdruckventil 2. Stufe 6. Überdruckventil 1. Stufe 7. Füllanschluß 8. Hochdruck-Filter Öleinfüllrohr-Kompressor Entlüftungsschlauch Schraubverschluß / Öleinfüllrohr Entlüftungsstutzen Luftansaugstutzen Ölablaßschraube Keilriemenspanner Typenschild Öleinfüllöffnung Verbrennungsmotor... -
Seite 5: Flussdiagramm
Deutsch KompTec GmbH 2.1.2 Flussdiagramm MINI Ansaugfilter Ansaugschlauch 1. Verdichterstufe Zwischenkühler Überdruckventil 1. Stufe 2. Verdichterstufe Zwischenkühler Überdruckventil 2. Stufe 3. Verdichterstufe Nachkühler Kondensatablaß Kondensatabscheider Aktivkohle Filzscheibe Trocknergranulat Füllarmatur Sicherheitsventil... -
Seite 6: Produktdaten
Räumen, gleich welcher Größe betreiben. • Überbauen oder die Inbetriebnahme in Kisten oder WARNUNG !!! Ähnlichem ist nicht zulässig. Der KOMPTEC Kompressor ist für sicheren und zuverlässigen • KEINE VERUNREINIGTE LUFT ANSAUGEN !! Betrieb konstruiert, wenn gemäß... -
Seite 7: Verwendungszweck
Motor durchführen. • 50 cm (1m bei Verbrennungsmotoren) aufweisen um eine Nur das von KOMPTEC empfohlene Öl (Kapitel 2.1.3.) ausreichende Kühlluftzirkulation zu gewährleisten. verwenden, da andere Öle sich ungünstig auf die 3. Darauf achten, daß der Keilriemen entspannt ist. -
Seite 8: Kontrolle Anschlüße
Deutsch KompTec GmbH 4.3.3 Kontrolle Anschlüsse werden, generell einem Schlauch für Kondensatentleerung ausgeliefert. Mittels diesem Schlauch kann 1. Ansaugschlauch auf Ansaugstutzen stecken. das Kondensat gezielt in einen Behälter oder in einem 2. Füllschlauch an Filteranlage anschließen und anziehen. saugfähigen Lappen gegeben werden. Lappen und Kondensat 3. -
Seite 9: Ausserbetriebnahme, Kurzzeit
Deutsch KompTec GmbH 4. Füllanschluß von Flaschenventil lösen. Den Kompressor gegen Einschalten sichern. 5. Keilriemen entspannen. Kompressor zur Antriebsseite kippen. Ölwanne unter Kompressor stellen 4.6 Außerbetriebnahme Ablasschraube öffnen. (Kurzzeit) Kompressor wieder gerade stellen. Antriebsmotor starten. Nach Ablaufen Öls Verschlußschraube Keilriemen mittels Spannvorrichtung spannen. -
Seite 10: Wartungsumfang
Deutsch KompTec GmbH • gegenüber KOMPTEC, es sei denn der Betreiber wurde von Reparaturarbeiten dürfen niemals ohne ausreichende KOMPTEC instruiert und autorisiert. Kenntnisse über die Kompressorentechnik durchgeführt werden. Problem Ursache Lösung • • Kompressor erreicht Endruck nicht Rohrleitung oder Kondensatablaß undicht Verschraubungen nachziehen •... -
Seite 11: Service-Nachweis
Deutsch KompTec GmbH 8.1.1 Service-Nachweis KOMPTEC Service-Station Datum Betriebsstunden Art des Service (Stempel und Unterschrift) -
Seite 12: Teileliste Für Komptec Hochdruckkompressor
KompTec GmbH stk. Bezeichnung Teile-Nr. Part# Qty. Description Ordering # Teileliste für KompTec Hochdruckkompressor Typ: MINI Übersicht: Overview: Tableau récapitulatif des Nomenclatures: Gehäuse mit Lagerdeckel Housing with bearing cover Carter avec chapeau de palier Kurbelwelle mit Pleuel Crankshaft with piston rod Vilebrequin avec bielle 1. - Seite 13 KompTec GmbH stk. Bezeichnung Teile-Nr. Part# Qty. Description Ordering # Housing with bearing cover Carter avec chapeau de palier Gehäuse mit Lagerdeckel Kompresor-Gehäuse Compressor housing Carter du compresseur 910010 Gewindestehbolzen kurz Set screws (short) Boulon fileté court 910020 002a Gewindestehbolzen lang Set screws (long) Boulon fileté...
- Seite 14 KompTec GmbH stk. Bezeichnung Teile-Nr. Part# Qty. Description Ordering # O - Ring Gehäuse-Zylinder Housing - cylinder head O-ring Joint torique tête de cylindre 910440 carter Zylinderdeckel Cylinder cover Couvercle de cylindre 910450 Rohrverschraubung Einlaß Intake threaded elbow joint Raccord vissé admission 910460 Ölabstreifring mit O-Ring...
- Seite 15 KompTec GmbH stk. Bezeichnung Teile-Nr. Part# Qty. Description Ordering # Rohrverschraubung Threaded elbow joint Raccord vissé 910910 Verbindungsrohr Filter Connecting pipe Filter Tube de filtrante 910920 Antrieb und Kühlventilator Engine and cooling fan Moteur et ventilateur Keilriemenscheibe Flywheel disk Poulie de la courroie 910950 trapézoïdale...
- Seite 16 KompTec GmbH stk. Bezeichnung Teile-Nr. Part# Qty. Description Ordering # Spannrollenaufnehmer Idler pulley feeder Dispositif de serrage des galets 911470 tendeurs Spannrolle Idler pulley 911480 Kreuzgriff mit Gewindestange Star knob with threaded rod Croisillon avec tige filetée 911490 Kugellager Ball bearing Rouleau à...
- Seite 17 KompTec GmbH stk. Bezeichnung Teile-Nr. Part# Qty. Description Ordering # Scheibe Washers Rondelles 912110 Verschlußkappe Sealing cap 912120 Sicherheitsventil (nur Export) Safety valve (EX) Clapet de surpression (EX) Ventilgehäuse Valve housing 912200 O-Ring O-rings Joint torique 912210 Differentialkolben Step piston...
-
Seite 19: Explosionszeichnung Mini Gehäuse
Explosionszeichnung MINI Gehäuse 1999 KompTec GmbH... - Seite 21 Explosionszeichnung MINI Zylinder 1. Stufe 1999 KompTec GmbH...
- Seite 22 Explosionszeichnung MINI Zylinder 2. Stufe 1999 KompTec GmbH...
- Seite 23 Explosionszeichnung MINI Zylinder 3. Stufe 1999 KompTec GmbH...
-
Seite 24: Explosionszeichnung Mini Filter
Explosionszeichnung MINI Filter 1999 KompTec GmbH... -
Seite 26: Herstelleradresse
Herstelleradresse Vertrieb und Service KompTec Kompressoren Technik GmbH Erbacher Str. 45 64756 Mossautal Telefon: 060 62 / 26 62 0 Fax: 060 62 / 26 62 18 Email info@KompTec.de http://www.KompTec.de Produktion KompTec Kompressoren Technik GmbH Dieselstr. 38-40 D-63071 Offenbach/Main...
