Rückseite mit Modulator (optional)

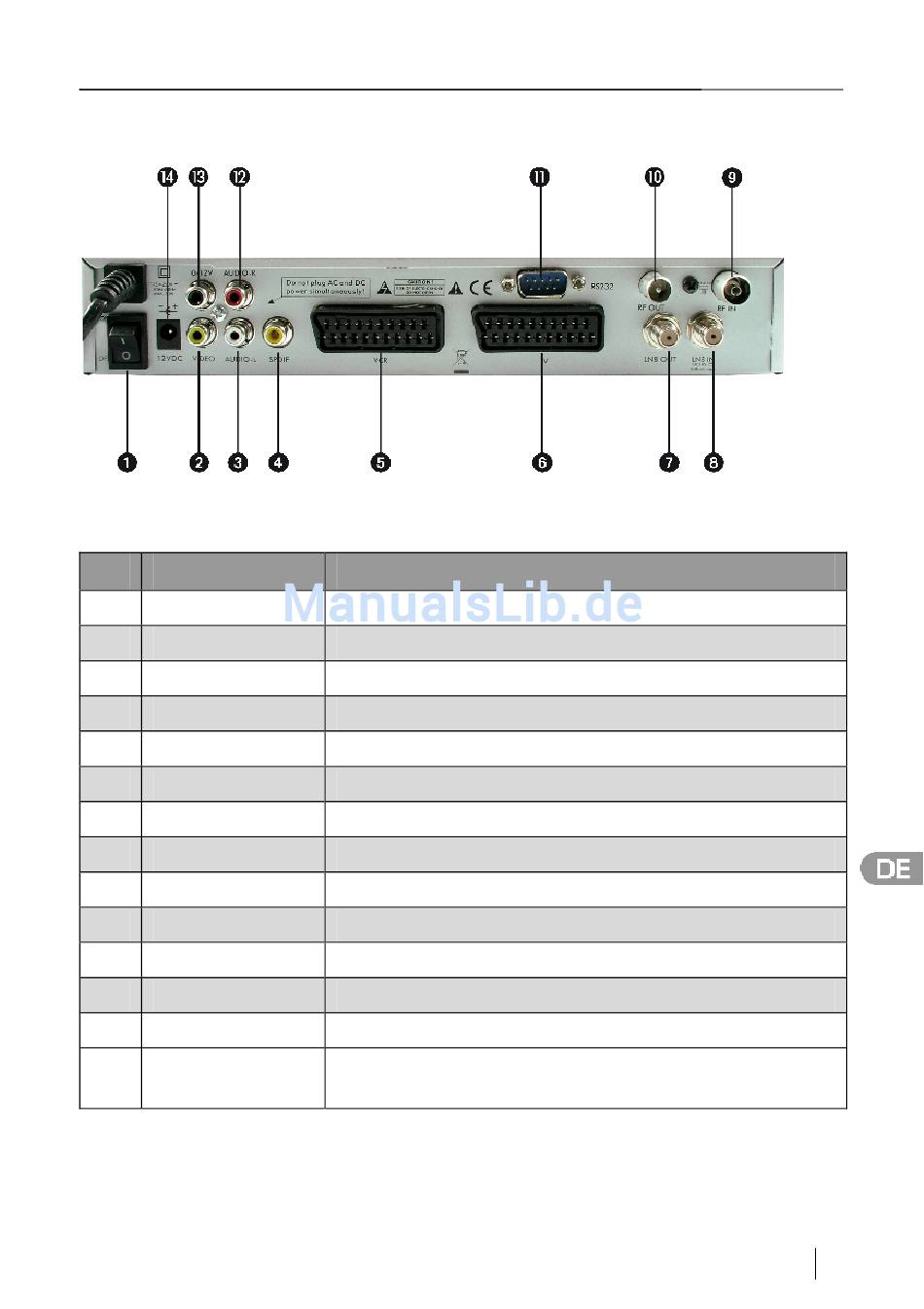

Abbildung 2:
Anschlüsse an der Rückseite des Receivers
Nr.
Symbol
1
POWER
2
VIDEO
3
AUDIO-L
4
SPDIF
5
VCR
6
TV
7
LNB OUT
8
LNB IN
9
RF-IN
10
RF-OUT
11
RS232
12
AUDIO-R
13
0/12V
14
12/24 V DC
Eingang
Beschreibung
Ein-/Ausschalter
Video-Ausgang (Composite)
Audio-Ausgang links
Digital-Ausgang
SCART-Anschluss Videogerät
SCART-Anschluss TV-Gerät
Durchschleif Anschluss des Receivers
Anschluss des Satellitenantennenkabels
Antennen-Eingang
Antennen-Ausgang
Serielle Schnittstelle
Audio-Ausgang rechts
0/12 Volt-Ausgang
12 bzw. 24 V Gleichspannungsbetrieb möglich für
Mobilen Einsatz.
Geräteübersicht
DE 11
