Code 0000136904 Rev. 1

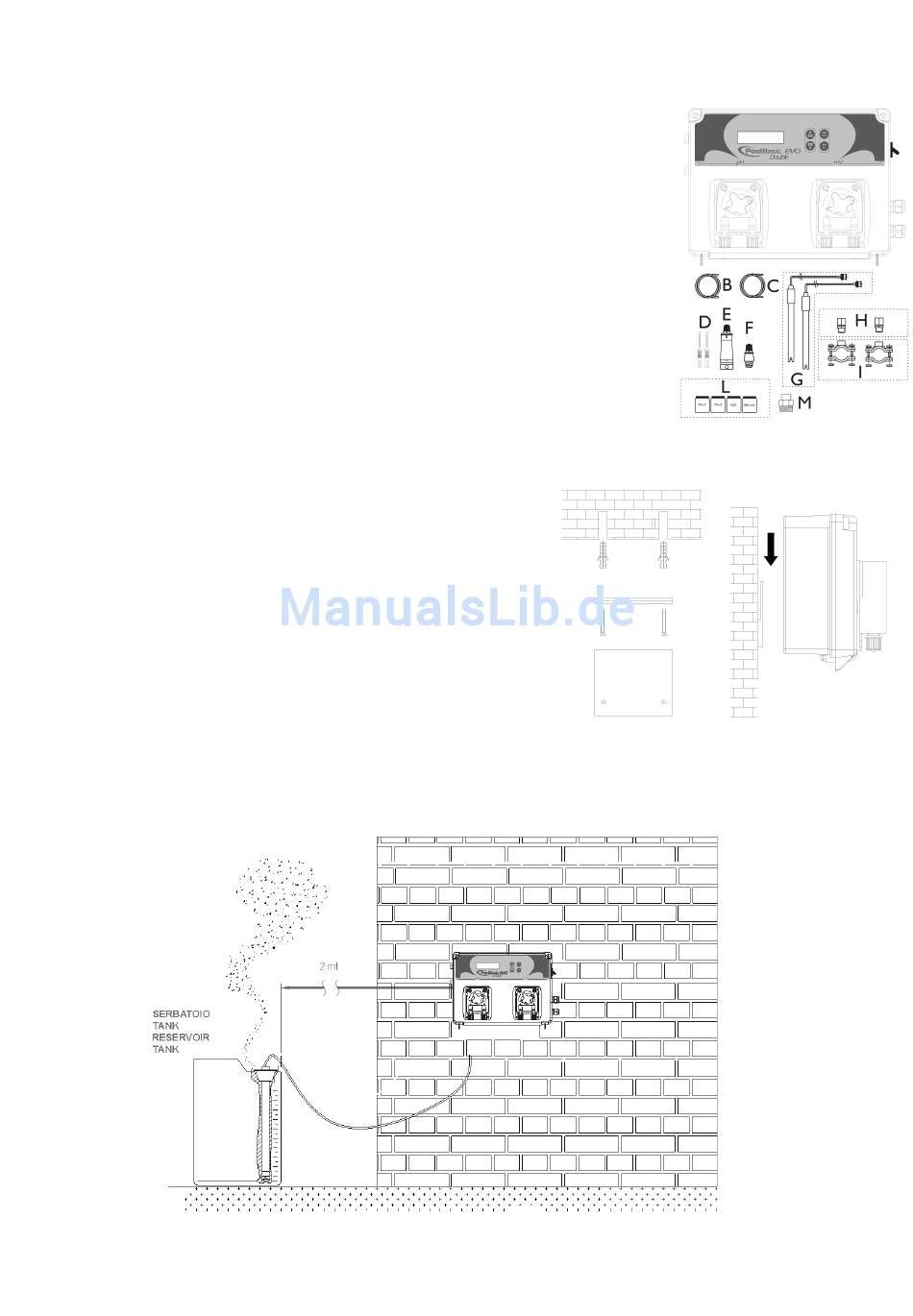

Verpackungsinhalt
A) "Basic POOL Doppelsystem" pH und REDOX Steuereinheit
B) PVC-Ansaugschlauch Crystal 4x6 (2 m)
C) Polyethylen Druckschlauch (3 m)
D) Schraubendübeln (φ = 6 mm)
E) Fußfilter (PVC)
F) Rückschlagventil aus FPM (3/8" GAS)
G) pH- und Redox- Sonden
H) PSS3 Sondenhalterung(1/2" GAS)
I) Montagebügel für Schlauch PSS3 2" (φ=50 mm)
L) pH 4, pH 7, 465 mV, H
M) Reduzierstück für Rückschlagventil
TECHNISCHE DATEN
Ausmaße (H - B - T)
Gewicht
Spannungsversorgung
Verbrauch
Förderleistung der Pumpe
Max. Höchstdruck
Pumpenaktivierung
Messskale
Präzision
Messgenauigkeit:
Automatische Sondenkalibrierung
POOL BASIC EVO Doppelsystem
O Pufferlösungen
2
234x162x108 mm
1 kg
230 VAC 50-60 Hz
12 W oder 18 W
1,5 l/Std.; 5 l/Std.
1,5 bar
Unterbrechung - Betrieb
0 ÷ 14.0 pH oder
Redox 0 ÷ +1000 mV
+/- 0,1 pH; ± 10 mV
±0.02 pH; ± 3 mV
Automatica
ATTENZIONE / WARNING / ATTENTION / ACHTUNG
Wandmontage
1
loading

Inhaltszusammenfassung für Vagnerpool POOL BASIC EVO

  • Seite 1 Code 0000136904 Rev. 1 POOL BASIC EVO Doppelsystem Verpackungsinhalt A) "Basic POOL Doppelsystem" pH und REDOX Steuereinheit B) PVC-Ansaugschlauch Crystal 4x6 (2 m) C) Polyethylen Druckschlauch (3 m) D) Schraubendübeln (φ = 6 mm) E) Fußfilter (PVC) F) Rückschlagventil aus FPM (3/8” GAS) G) pH- und Redox- Sonden H) PSS3 Sondenhalterung(1/2”...
  • Seite 2 Einstellungen Funktionen: • Kalibration ( 3 Sekunden lang die Taste drücken ): Mit den Tasten Auf oder Ab die Sonde auswählen, die kalibriert werden soll (pH oder Redox). Standardfunktion zum Kalibrieren der Sonde mit der Pufferlösung 7 und 4 und 465 mV für Redox. •...
  • Seite 3 • Das System führt eine zur Messung gegenüber dem Set-Point proportionale Dosierung aus ( minimale Dosierung, maximale Dosierung 90% von 10 Minuten Zeit als Dosierdauer) Anmerkungen: Das System verlässt nach 1 Minute automatisch das Menü, das System speichert keinen der Parameter.
  • Seite 4 Hauptplatine Kabelanschluss: 1) Eingang Sonde pH/Redox** 2) Eingang Temperatursonde (PT100) 3) Eingang Füllstandssonde Redox (Produkt im Tank) 4) Eingang Füllstandssonde pH (Produkt im Tank) 5) Eingang Zuflusssignal (Durchflussrate) [elektrisches Signal 230 Vac] 6) Ausgang Relais für Elektroventil Redox (Kontakt sauber, Relais 250 Vac, 10 A) 7) Ausgang Relais für Alarm (Kontakt sauber, Relais 250 Vac, 10 A) 8) Ausgang Relais für Elektroventil pH (Kontakt sauber, Relais 250 Vac, 10 A) 9) Stromversorgung des Systems 230 Vac 50-60 Hz.

  • Seite 5: Kalibrierung Der Ph-Sonde

    Kalibrierung der pH-Sonde Die Sonde spülen Kalibrierungsdauer 1 Minute Die Taste Kal 3 Sekunden lang drücken pH-Kalibrierung einstellen Die Sonde in die Pufferlösung halten Die Sonde spülen Die Sonde in die Pufferlösung Qualität der Sonde halten Kalibrierungsdauer 1 Minute Die Sonde spülen Qualität der Sonde Zum Speichern die Taste Enter Normalzustand...
  • Seite 6 Anmerkungen Wenn Kalibrierung = Easy eingegeben wurde, wird die Funktion für 1 Punkt erfolgen, nur Pufferlösung 7 pH.
  • Seite 7 Kalibrierung der Redox-Sonde Die Sonde spülen Die Taste Kal 3 Sekunden lang Kalibrierungsdauer 1 Minute drücken Redox-Kalibrierung einstellen Die Sonde in die Pufferlösung halten Qualität der Sonde Normalzustand Die Taste Kal 3 Sekunden lang drücken...
  • Seite 8 Alarm Display Relais Abhilfe Füllstandsalarm Alarm Relais - Die Taste Enter drücken, um geschlossen das Alarmrelais zu offen - Produkt im Produkttank auffüllen Erster OFA-Alarm (Zeit >70%) Alarm Relais - Enter drücken, um ein Reset geöffnet durchzuführen Zweiter OFA-Alarm (Zeit >100%) Alarm Relais - Enter drücken, um ein Reset geschlossen...
