Em-Trak B100 Produkthandbuch Seite 19

Installation
Schritt 2 - Installieren der GPS-Antenne
Für das Montieren der zum Lieferumfang des AIS-Transponder gehörenden GPS-Antenne ist ein
Gewindeanschluss (1" x 14 TPI) erforderlich. Sie müssen sicherstellen, dass die GPS-Antenne
eine klare Sicht auf den gesamten Himmel hat.
Es wird nicht empfohlen, die GPS-Antenne auf einem Mast zu befestigen, wo die
Schiffsbewegungen die Antenne zum Schwingen bringen und eventuell die Genauigkeit der
GPS-Position senken.
Befestigen Sie die Antenne nicht im direkten Weg eines Radarsenders.
Führen Sie das 10 m lange Kabel, das an der GPS-Antenne befestigt ist, durch den Mast und
schrauben Sie die Antenne wie in Abbildung 6 gezeigt an der Mastbefestigung fest.
Führen Sie das Kabel durch Ihr AIS-Transponder-Gerät und befestigen Sie alle notwendigen
Verlängerungskabel.
Schließen Sie das Kabel wie in Abbildung 6 gezeigt an die GPS-Antenne und den GPS-Anschluss
am AIS-Transponder an.

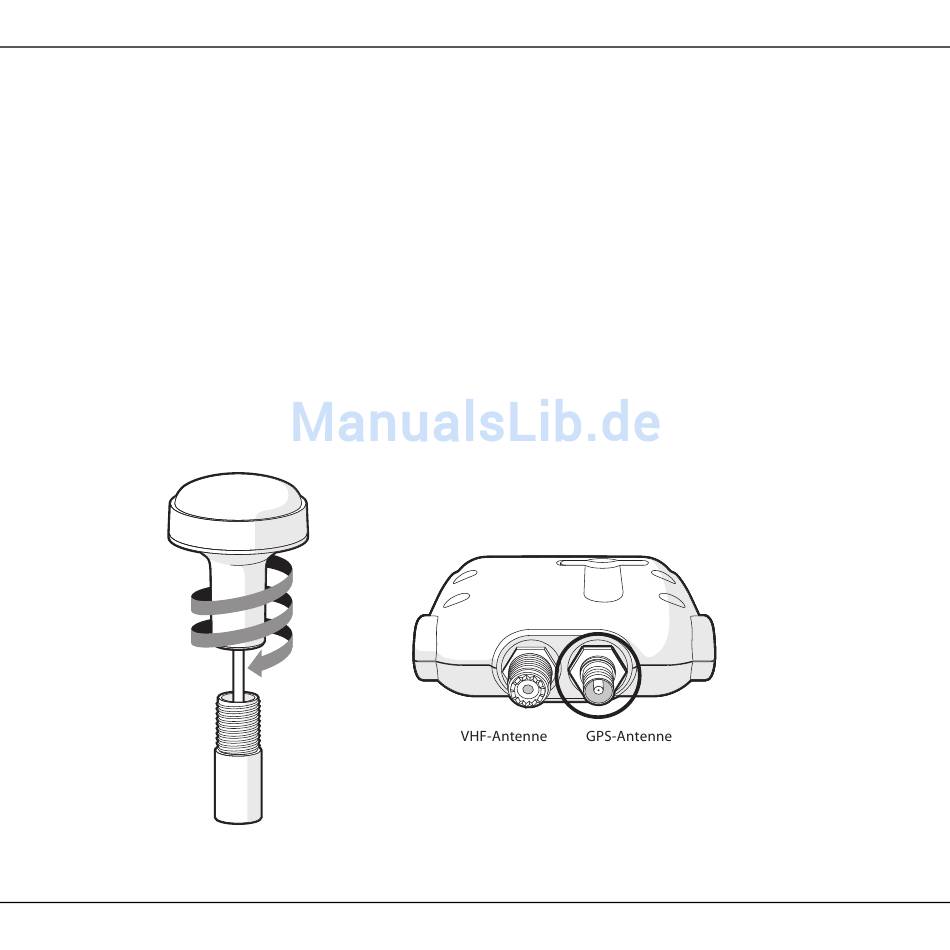

Abbildung 6 Befestigung und Anschluss der GPS-Antenne
Seite 16
