Razor L2000 Handbuch
Inhaltszusammenfassung für Razor L2000

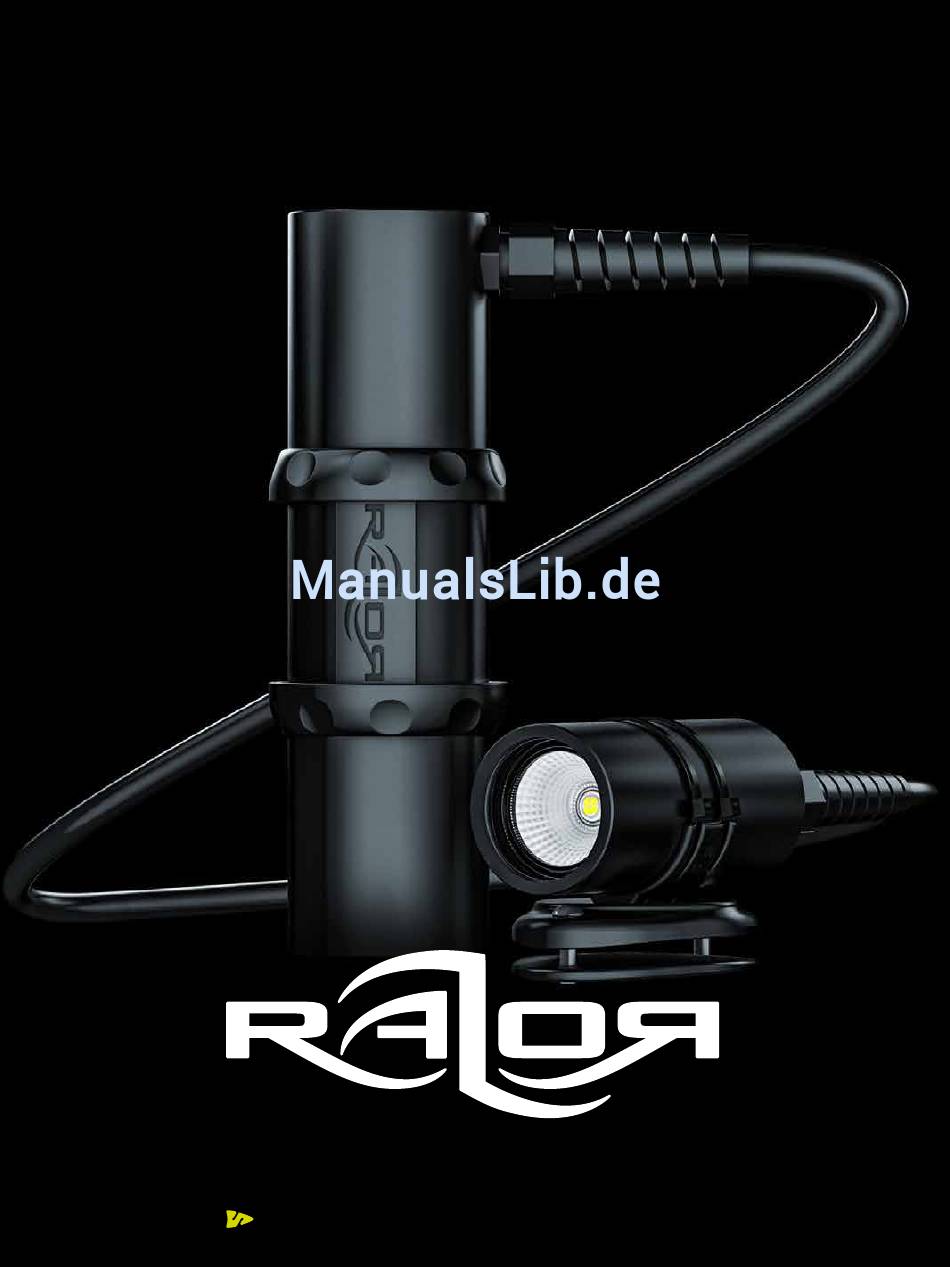

- Seite 1 H A N D B U C H R A Z O R L A M P E L 2 0 0 0 S I D E M O U N T S Y S T E M W W W . G O S I D E M O U N T . C O M...
-
Seite 2: Inhaltsverzeichnis
1.1 Wichtige Warnungen 1.2 EG-Konformitätserklärung 2 Die Razor Side Mount Lampe L2000 2.1 Paketinhalt 2.2 Technische Spezifikationen 3 Gebrauch der Razor Side Mount Lampe L2000 3.1 Laden der Lampe 3.2 Funktionen der Lampe 3.3 Der Razor Helmhalter 3.4 Der Razor Lichthalter 3.5 Razor Akku-Tank-Verschlusssystem... -
Seite 3: Allgemeine Informationen
WARNUNG Dieses Manual muss komplett gelesen und verstanden werden, bevor Du das Produkt verwen- dest. Wir empfehlen dieses Manual jederzeit während der gesamten Anwendungszeit der Razor Side Mount Lampe L2000 griffbereit zu haben. NACHFOLGENDE INFORMATIONEN MÜSSEN GELESEN UND AUSGEFÜHRT WERDEN, ANDERENFALLS KANN DIES ZU EINSCHRÄNKUNGEN DER BETRIEBSSICHERHEIT UND... - Seite 4 1 Allgemeine Informationen 1.1 Wichtige Warnungen WARNUNG Wenn der Akkutank undicht ist und Flüssigkeit daraus mit Augen, Haut oder Kleidung in Kontakt kommen, sollte der betroffene Bereich rasch mit sauberem Wasser gespült und ärztliche Hilfe umgehend aufgesucht werden. WARNUNG Die Verwendung von hellen Lichtquellen nahe dem menschlichen Auge kann zu zeitweiligen oder permanenten Schädigungen führen.
-
Seite 5: Eg-Konformitätserklärung
Address : Avenida Tulum entre alfa y jupiter sur s/n 77780 Tulum, Quintana Roo, Mexico declare that the product Product Name : Razor Canister Light Product Type : Portable, Rechargeable, Waterproof, Battery operated LED canister light and AC power adapter for charging, including all accessories... -
Seite 6: Die Razor Side Mount Lampe L2000
2 Die Razor Side Mount Lampe L2000 2.1 Paketinhalt Paketinhalt 1 Akkutank R azor Akku-Tank- Verschlusssystem C Fly Safe - Abdeckung L ED-Lampenkopf R azor Helmhalter 2 Kabelbinder für den Lichthalter G Ladegerät H Internationale Adapter I Lampenbox W W W . G O S I D E M O U N T . C O M... -
Seite 7: Technische Spezifikationen
2 Die Razor Side Mount Lampe L2000 2.2 Technische Spezifikationen Batterie-Info: Volt: 14.8V – Ampere-Stunde: 5,2 Ah – Wattstunde: 76.96Wh Brenndauer: Voll aufgeladener Akku: Start @ 100% (2'000 Lumen) für 3 Std. 20 Min., Dimmung auf 50% für 2 Std. 30 Min., Dimmung auf 25% für 20 Minuten... -
Seite 8: Maße Der Lampe
2 Die Razor Side Mount Lampe L2000 2.2 Technische Spezifikationen Maße der Lampe: A kkutank: K abel: Durchmesser = 57mm / 2.24” Kabellänge = 132cm / 52” Länge = 210mm / 8.26” Gewicht: 2 kg / 5 lbs L ampenkopf: Durchmesser = 50mm / 1.96”... -
Seite 9: Aufladen Des Akkus
3 Gebrauch der Razor Side Mount Lampe L2000 3.1 Aufladen des Akkus Verbinde zuerst die Bananenstecker mit dem Akkutank und stecke dann den Netzstecker in die Steckdose. Die Lampe kann nur im ausgeschaltenen Zustand geladen werden. Das Ladegerät leuchtet Grün, wenn es an den Stromkreis angeschlossen ist oder der Akku vollständig geladen ist. - Seite 10 China & Argentinien WARNUNG Verwende bitte nur das von Razor mitgelieferte Ladegerät um Deine Lampe zu laden. Verwendest Du fremde Ladegeräte kann dies zum Erlischen der Garantie der Lampe führen. Wir sind für keine Schäden verantwortlich die beim Laden von anderen Akkus mit unserem Razor Ladegerät entstehen könnten.
-
Seite 11: Funktionen Der Lampe
3 Gebrauch der Razor Side Mount Lampe L2000 100% 3.2 Funktionen der Lampe 1’500 Lumen 1’500 Lumen 2’000 Lumen 1’000 Lumen 1’000 Lumen 500 Lumen 500 Lumen Soft-Start Funktion um Akku und Manuelle und automatische Dimmung LED Lebensdauer zu erhöhen. -
Seite 12: Manueller Gebrauch Der Dimm-Einstellungen
3 Gebrauch der Razor Side Mount Lampe L2000 3.2 Funktionen der Lampe Manueller Gebrauch der Dimm-Einstellungen: Schalte die Lampe AN, sie steht nun auf 100% Leistung. Du reduzierst die Leistung auf 75% in dem Du die Lampe auf AUS schaltest und innerhalb 5 Sekunden wieder auf AN. -
Seite 13: Auto-Dimm Funktion
3 Gebrauch der Razor Side Mount Lampe L2000 3.2 Funktionen der Lampe Auto-Dimm Funktion: Wenn der Akku einen gegebenen Spannungspegel erreicht blinkt die Lampe 1 x um Dich auf die noch vorhandene Brenndauer aufmerksam zu machen. Selbstständig reduziert sie nun auf eine geringere Leistung und geht sicherheitshalber direkt auf 50% Leistung (75% werden übersprungen) um die Brenndauer zu maximieren. -
Seite 14: Der Razor Helmhalter
3 Gebrauch der Razor Side Mount Lampe L2000 3.3 Der Razor Helmhalter Der neue, zum Patent angemeldete Razor Helmhalter kann sehr leicht auf Deinem Helm angebracht werden. Er wird mit den folgenden Teilen geliefert: O bere Platte M ittlere Platte... - Seite 15 3 Gebrauch der Razor Side Mount Lampe L2000 3.3 Der Razor Helmhalter Beginne mit der mittleren Platte , einem Stift und einem Bohrer - oder einfach nur einem Schweizer Taschenmesser. W W W . G O S I D E M O U N T . C O M...
- Seite 16 3 Gebrauch der Razor Side Mount Lampe L2000 3.3 Der Razor Helmhalter Nimm Deinen Helm und die mittlere Platte und halte sie an die linken Seite des Helms. Falls Du aus irgendwelchen Gründen Deine Lampe lieber rechts anbringen willst, geht das natürlich genauso.
- Seite 17 3 Gebrauch der Razor Side Mount Lampe L2000 3.3 Der Razor Helmhalter Bohre nun zwei Löcher an diesen Markierungen in Deinen Helm und nimm dann die 2 Schrauben mit den O-ringen und fixiere sowohl die obere als auch die mittlere Platte damit am Helm.
- Seite 18 3 Gebrauch der Razor Side Mount Lampe L2000 3.3 Der Razor Helmhalter Nimm dann einen Imbus-Schlüssel und die untere Platte W W W . G O S I D E M O U N T . C O M...
- Seite 19 3 Gebrauch der Razor Side Mount Lampe L2000 3.3 Der Razor Helmhalter Die untere Platte kann nun im Helminneren gegen diese beiden Schrauben mit einem Imbus-Schlüssel fixiert werden. Das war's auch schon! W W W . G O S I D E M O U N T . C O M...
- Seite 20 3 Gebrauch der Razor Side Mount Lampe L2000 3.3 Der Razor Helmhalter Das Ergebnis ist ein extrem stromlinienförmiger Helmhalter mit enormer Flexibilität. W W W . G O S I D E M O U N T . C O M...
-
Seite 21: Der Razor Lichthalter
3 Gebrauch der Razor Side Mount Lampe L2000 3.4 Der Razor Lichthalter Der zum Patent angemeldete Razor Lichthalter wird mit zwei Kabelbindern geliefert. Dies lässt Dir offen wo genau Du ihn auf dem Lampenkopf fix- ieren möchtest und ob Du weitere Extras hinzufügen willst. - Seite 22 3 Gebrauch der Razor Side Mount Lampe L2000 3.4 Der Razor Lichthalter F ixiere Extras: Je nach Bedarf kannst Du nun weitere Extras, wie z.B. Kabelbinder, O-Ringe oder Bolt Snaps befestigen. Z iehe die Kabelbinder an: Ist alles so wie Du es gerne hättest, kannst Du die beiden Kabelbinder auf dem Lampenkopf fixieren.
- Seite 23 3 Gebrauch der Razor Side Mount Lampe L2000 3.4 Der Razor Lichthalter ° ° ° ° ROTATE Um den Lampenkopf an Deinem Helm zu fixieren richte das Licht zuerst nach unten und suche mit der am ° ° ° °...
- Seite 24 3 Gebrauch der Razor Side Mount Lampe L2000 3.4 Der Razor Lichthalter ° ° DREHEN ° ° Du kannst den Winkel Deines Lichts mit dem Lichthalter an Deinem Helm feinjustieren. Dies ist sehr hilfreich in vielen Situationen: - Beim Verlegen des Primary Reels um Deinen Tie-Off anzuleuchten.
- Seite 25 3 Gebrauch der Razor Side Mount Lampe L2000 3.4 Der Razor Lichthalter W W W . G O S I D E M O U N T . C O M...
-
Seite 26: Razor Akku-Tank-Verschlusssystem
3 Gebrauch der Razor Side Mount Lampe L2000 3.5 Razor Akku-Tank-Verschlusssystem Das neue Razor Akku-Tank-Verschlusssystem kann völlig ohne Werkzeug an Deinem Sidemount-Harness angebracht werden. Hier findest Du die Schritte um es zu fixieren: E rster Ring: Schiebe den ersten Ring auf Deinen Akkutank und auf die Seite des Lichtschalters. - Seite 27 3 Gebrauch der Razor Side Mount Lampe L2000 Z weiter Ring und die Razor-Abdeckung: Schiebe nun den zweiten Ring mit der Razor-Abdeckung in die Mitte des Akkutanks - bestimme damit die Position wo Dein Harness-Webbing später verlaufen soll. Vergewissere Dich, dass der Pfeil auf der Razor-Abdeckung mit dem auf dem Ring übereinstimmt.
- Seite 28 3 Gebrauch der Razor Side Mount Lampe L2000 P latziere das Harness-Webbing und justiere den ersten Ring: Der Akkutank wird unter dem Harness-Webbing platziert mit der Razor-Abdeckung darüber. Der erste Ring wird nun so gedreht, dass der Pfeil darauf wiederum auf den Pfeil der Razor-Abdeckung zeigt.
-
Seite 29: Razor Fly Safe
3 Gebrauch der Razor Side Mount Lampe L2000 3.6 Razor Fly Safe Abdeckung Bei Flugreisen mit der Razor Side Mount Lampe L2000 ist es Pflicht, sie vor einem ungewollten Einschalten zu schützen. Das Anbringen unserer Razor Fly Safe Abdeckung auf dem Akkutank verhindert, dass der Lichtschalter aus Versehen betätigt wird. -
Seite 30: Pflege & Wartung Der Lampe
3 Gebrauch der Razor Side Mount Lampe L2000 3.7 Pflege & Wartung der Lampe Die Razor Side Mount Lampe L2000 ist wartungsfrei gebaut, dies bedeutet, dass Du sie vor Deinem Tauchgang nicht überprüfen musst. Keine Sorge ob die O-Ringe noch dichten oder ob Dein Akkutank ganz geschlossen ist. -
Seite 31: Gehe Tauchen
W W W . G O S I D E M O U N T . C O M Bitte kontaktiere Go Side Mount direkt, solltest Du irgendwelche Fragen oder Probleme mit Deiner Razor Side Mount Lampe L2000 haben. Beste Grüsse... - Seite 32 H A N D B U C H R A Z O R L A M P E L 2 0 0 0 S I D E M O U N T S Y S T E M W W W . G O S I D E M O U N T . C O M...
