Profiform RIVET
Bedienungsanleitung
5. Betriebsgrenzen (Maximale Materialstärken)
Aluminiumblech (Biegequalität)
Messing- oder Kupferblech halbhart, Weissblech
Die obenstehenden Betriebsgrenzen dürfen nicht überschritten werden.
6. Auspacken und Montage der Maschine
Die Profiform RIVET wird in einem schützenden Karton geliefert. Die Maschine soll auf einer
Werkbank fest montiert werden.
7. Formen von Nieten
Vor der Benutzung der Maschine ist darauf zu achten, dass sie sauber und frei von
Materialresten oder Fremdkörper ist. Diese können sonst Eindrücke an Werkstücken oder
der Maschine verursachen.

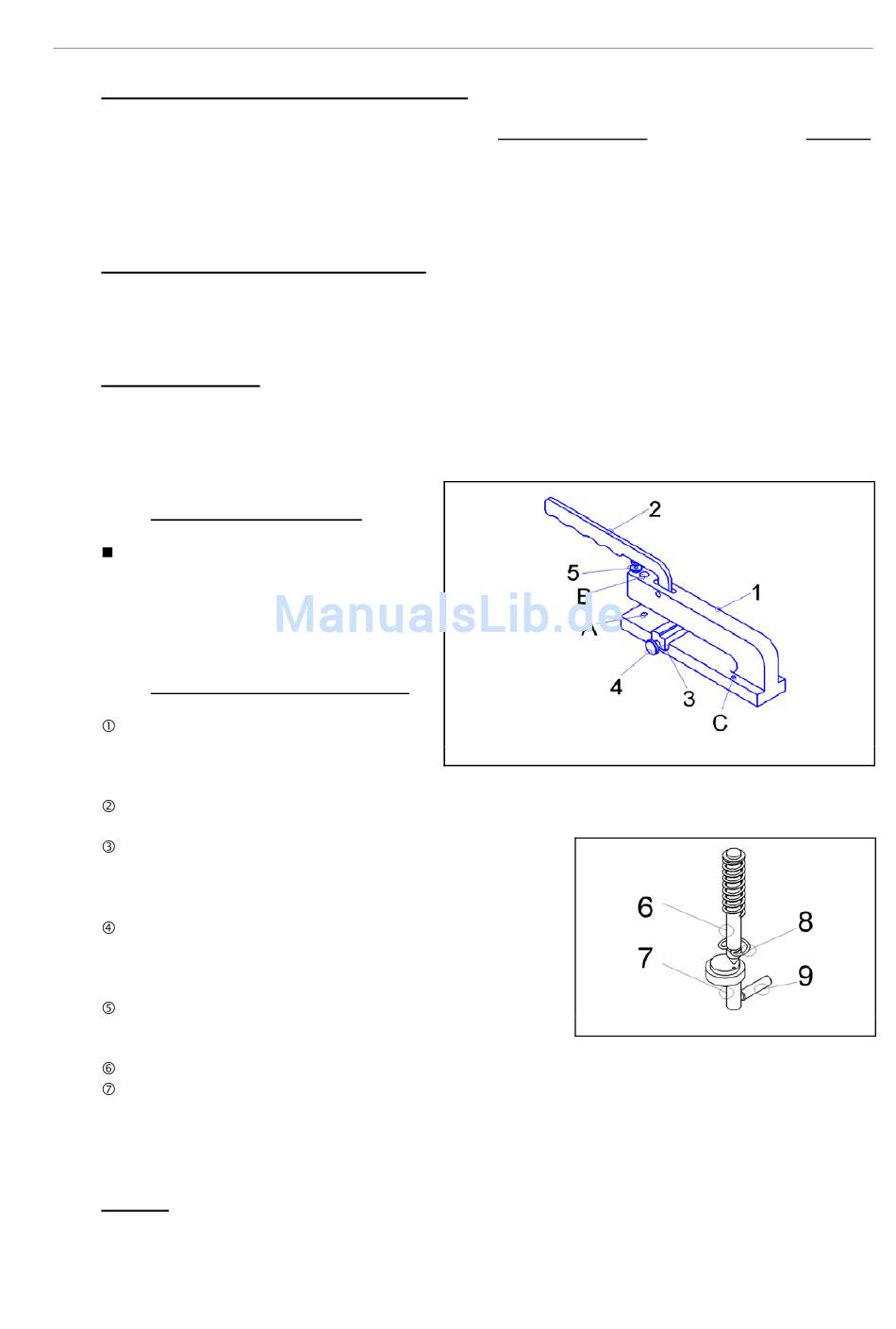

7.1. Vorbereitung der Maschine
Die Maschine mit zwei geeigneten
Schrauben
Befestigungsbohrungen (C, 2x) im
Hauptträger (1) auf einem Tisch
festschrauben.
7.2. Vorgang zum Formen von Nieten
Vom gewünschten Nietenformsatz
den Amboss (7) in die Bohrung A
einsetzen und seitlich mit einer M4-
Stiftschraube fixieren.
Den Hebel (2) anheben und den Stempel (6) in Bohrung B einsetzen. Stempel mit
Sicherungsclip (8) sichern.
Mit dem Anschlag (3) die gewünschte Distanz
zwischen dem Blechrand und der gewünschten
Nietenreihe
Anschlag (3) mit der Rändelschraube (4) fixieren.
Durch Drehen des Amboss (7) die zwischen zwei
Nieten gewünschte Distanz (Mass X in Abb. 4)
einstellen. Durch Anziehen des Gewindestiftes (9) den
Amboss (7) fixieren.
Der Stempelhub bestimmt die Nietenhöhe. Er kann
mit der Rändelschraube und Rändelmutter (5) limitiert
werden.
Erste Probenietung!
Falls der Nietenkopf zu hoch oder zuwenig sichtbar ist, die Rändelschraube und Rändelmutter
(5) in die entsprechende Richtung nachstellen.
8. Stanzen
Vorbereitung und Vorgang ähnlich dem Formen von Nieten!
mit Hilfe der
einstellen und anschliessend
Formen von Nieten
1.0 mm
0.8 mm
den
Seite 3 von 4
Stanzen
0.5 mm
0.5 mm
Abb. 2
Abb. 3
