Montageanleitung Kletterwand „retis 1"
Artikel-Nr. 515515402

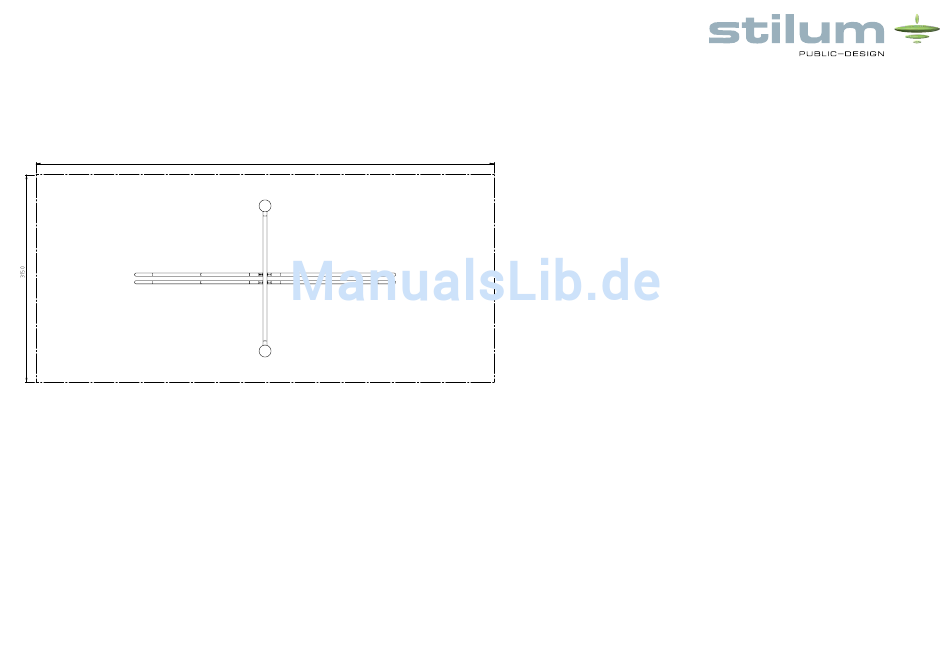

Skizze 4: Draufsicht mit Angabe des Sicherheitsfreiraums
© stilum GmbH, Gewerbegebiet Larsheck, 56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
6950
Zuschnitt
Werkstoff
6950x3150
Oberflächen nach
Name
Datum
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
Mattheis
07.03.17
Reihe 2
Gepr.
Rev
Änderung
Datum
Name
6. Die Rutschbögen auf die Fundamente aufsetzen und die Rohrenden horizon-
tal an den Bogen in der Kletterwand aufstecken, mit Linsenkopfschrauben
M8x25 verschrauben.
7. Das Spielgerät auf den Fundamenten ausrichten.
8. In alle Fundamente Löcher bohren und das Spielgerät mittels der
mitgelieferten Schwerlast-Dübel mit den Fundamenten verschrauben.
9. Den gesamten Sicherheits-/Mindestraum mit einem der ausgeschriebenen
Fallhöhe entsprechenden Fallschutz abdecken.
Freie Fallhöhe: ca. 1700 mm
Empfohlener Boden: Sand, Rindenmulch, Holzschnitzel, Kies, sythetischer
Fallschutz.
10. Schrauben an den Verbindungsstellen nach 1/4-Jahr kontrollieren und
ggf. nachziehen.
11. Gerät bis zur vollständigen Fertigstellung zur Benutzung sperren.
Gewicht
123.4
Maßstab
1:20
Benennung
Draufsicht
Projekt
retis 1a
Zeichnungsnummer
Blatt
0905-00-00
1
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Stand: 24.03.2017 S. 3
