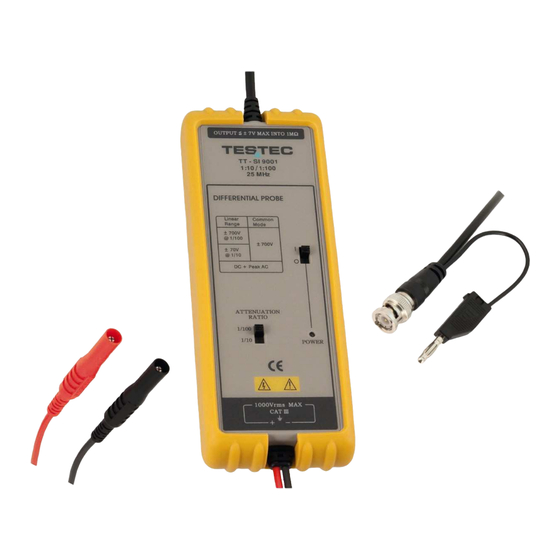

TESTEC TT-SI 9001 Bedienungsanleitung
Aktive differential tastköpfe 25 mhz
Verwandte Anleitungen für TESTEC TT-SI 9001
Inhaltszusammenfassung für TESTEC TT-SI 9001
- Seite 1 BEDIENUNGSANLEITUNG TT-SI 9001 / TT-SI 9002 Aktive Differential Tastköpfe 25 MHz DEUTSCH Seite 1-8 ENGLISH Page 9-16 FRANCAIS Page 17-24...
-
Seite 2: Sicherheitsvorschriften Und Symbole
Diese Tastköpfe entsprechen Überspannungskategorie CAT III Verschmutzungsgrad 2, gemäß IEC-61010-031 1. Sicherheitsvorschriften und Symbole Verwendete Kennzeichnungen in dieser Bedienungsanleitung: WARNUNG: Mit dieser Kennzeichnung wird in dieser Bedienungs- anleitung darauf hingewiesen, wenn für den Anwender Verletzungs- oder Lebensgefahr drohen. ACHTUNG: Mit der Kennzeichnung „Achtung” wird darauf hingewiesen, dass Schäden an diesem Produkt oder andere Ereignisse auftreten könnten. - Seite 3 Um Verletzungen zu vermeiden, den Tastkopf nicht verwenden, wenn die Spannung zwischen Eingangsleitung oder Erde bei über 1000 Veff, CAT III, liegt. Diese Betriebs- spannung gilt für beide Tastköpfe und die Einstellungen 1/10 und 1/100 (TT-SI 9001) sowie 1/20 und 1/200 (TT-SI 9002).
-
Seite 4: Installation
70 V den Dämpfungsfaktor auf 1/10 (TT-SI 9001) bzw. 1/20 (TT-SI 9002) umschalten, um eine höhere Auflösung und ein niedrigeres Signal-Rauschverhältnis zu erzielen. Bei der Messung von Signalen von bis zu 700 VDC (TT-SI 9001) bzw. 1400 VDC (TT-SI 9002) den Dämpfungsfaktor auf 1/100 (TT-SI 9001) bzw. 1/200 (TT-SI 9002) einstellen. -
Seite 5: Mitgeliefertes Zubehör
6. Verfügbare Stromquellen 4 x AA-Batterien Netzteil (6 VDC / 60 mA oder reguliert 9 V DC / 40 mA), ® ® Lemo -Kabel für Oszilloskope mit Lemo -Anschluss. ® ® Probus -Kabel für Oszilloskope mit Probus - Anschluss. USB-Kabel für Oszilloskope mit USB-Anschluss. Differential-Tastkopf Bedienfeld des Oszilloskops Stromversorgungskabel... -
Seite 6: Spezifikationen
9. Spezifikationen TT-SI 9001 TT-SI 9002 Bandbreite DC bis 25 MHz (-3 dB) DC bis 25 MHz (-3 dB) Teilerverhältniss 1:10 / 1:100 (umschaltbar) 1:20 / 1:200 (umschaltbar) Genauigkeit ±2 % ±2 % Anstiegszeit 14 ns 14 ns Eingangsimpedanz 4 M // 5,5 pF je Seite an Masse 4 M // 5,5 pF je Seite an Masse 1:20:00 ±140 V (DC+Spitze AC) - Seite 7 Sinkt die Spannung der Batterien unter einen bestimmten Wert, blinkt die Span- nungsanzeige auf dem Bedienfeld. 10. Derating-Kurve Die Derating-Kurve für das absolute Maximum der Eingangsspannung im Gleichtakt sieht folgendermaßen aus und gilt für beide Modelle TT-SI 9001 und TT-SI 9002. 10000 1000 1000...
