Betriebsanleitung ExVENT 3025
ExVENT 3025 L 152 PA.. ..
ExVENT 3025 L 175 PA.. ..
ExVENT 3025 .. ..
5

Einbau

HINWEIS
Gefahr der Beschädigung
Bei der Entnahme aus der Verpackung und beim Trans-
port darf die Anschlussleitung nicht belastet und geknickt
werden.
Die Einbaulage kann beliebig gewählt werden. Die Mon-
tage muss am Lagerbügel erfolgen. An den Befesti-
gungsflanschen müssen 2 mm starke Distanzscheiben
unterlegt werden, um ein Anschleifen des Hilfslüfters zu
vermeiden.
Die Einsatztemperaturen sind zu beachten, andernfalls
kommt es zu einer Auslösung der Temperatursicherung.
Die Anschlussleitung ist bis zum Eingang in die bauseiti-
ge Abzweigdose unter Beachtung des zulässigen Bie-
geradius (= 5 x Außendurchmesser) fest zu verlegen.
Die Anschlussleitung ist in einem Gehäuse anzuschlie-
ßen, das den Anforderungen einer anerkannten Zünd-
schutzart nach EN 60079-0:2009 Abs. 1 entspricht,
wenn der Anschluss im explosionsgefährdeten Bereich
erfolgt.
Das Typenschild muss jederzeit gut lesbar bleiben.

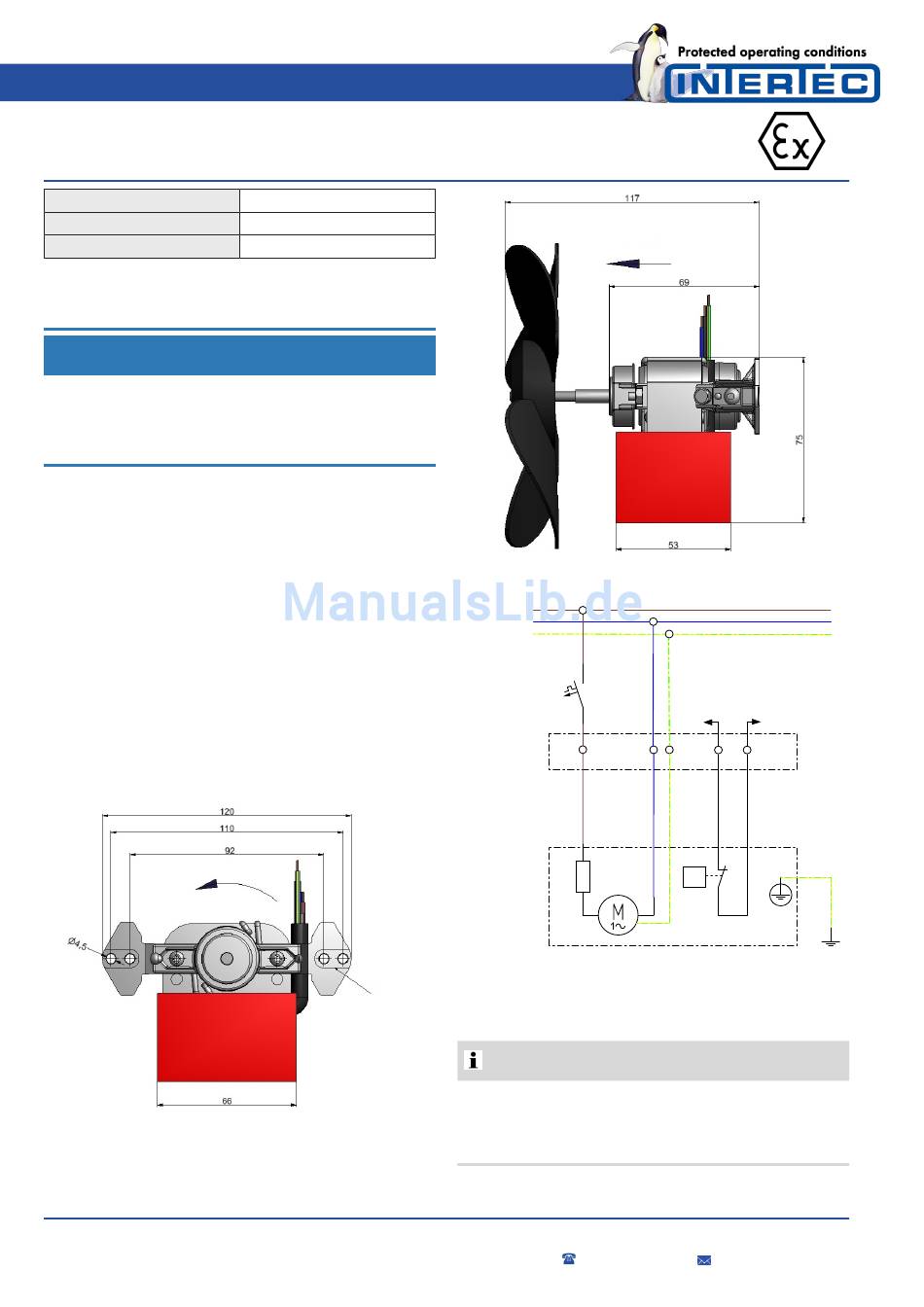

Abb. 1: ExVENT 3025 2D Vorderansicht
COM43633163Ide-1
INTERTEC-Hess GmbH · Raffineriestr. 8 · 93333 Neustadt/Donau · Germany ·
Lüfterflügel Ø 152 mm
Lüfterflügel Ø 175 mm
ohne Lüfterflügel
Halterung
Luftrichtung
Abb. 2: ExVENT 2D Seitenansicht
L
N
PE
Ex
Klemmendose
br
J >
ExVENT 3025
br=braun bl=blau gn/ge=grün/gelb sw=schwarz gr=grau
Abb. 3: Schaltplan ExVENT 3025
6

Anschluss

INFO
Das Gerät darf nur von einer unterwiesenen Person un-
ter Beachtung der Typenschildangaben "Nennspannung"
und "Nennstrom" angeschlossen und abgesichert wer-
den.
+49 9445 9532-0 ·
z.B. in Serie mit
anderen
Ausfallmeldern (AM)
bl gn/ge sw gr
PA
J >
Option: AM
Seite 4 / 7
