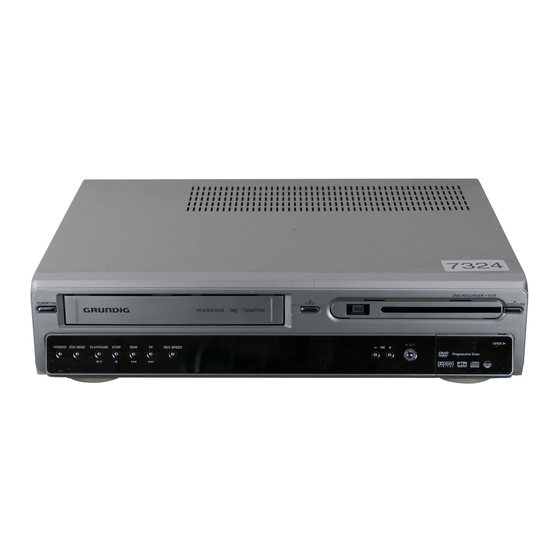

Grundig GDR 6460 VCR Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Grundig Anleitungen
  4. DVD-Rekorder
  5. GDR 6460 VCR
  6. Serviceanleitung

Grundig GDR 6460 VCR Serviceanleitung

Vorschau anzeigen Andere Handbücher für GDR 6460 VCR:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
DVD
Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service
Service
Manual
Sicherheit
Safety
Materialnr./Part No.
720108000001
Materialnummer/Part Number 720100483500
Änderungen vorbehalten/Subject to alteration
H-S41 • 0505
• 8002/8012 oUKIRL, 8003/8013 oD, 8005/8015
http://www.grundig.com
DVD R eWritable
DVD R
• Printed in Germany ...
Service Manual
GDR 6460 VCR
GMK3500
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grundig GDR 6460 VCR

Inhaltszusammenfassung für Grundig GDR 6460 VCR

  • Seite 1 Service Manual GDR 6460 VCR GMK3500 DVD R eWritable DVD R Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Service Documents for the Complete Service Service Manual Sicherheit Safety Materialnr./Part No. 720108000001 Materialnummer/Part Number 720100483500 Änderungen vorbehalten/Subject to alteration • Printed in Germany …...

  • Seite 2: Allgemeiner Teil

    GRUNDIG Service GDR 6460 VCR Es gelten die Vorschriften und Sicherheitshinweise The regulations and safety instructions shall be valid gemäß dem Service Manual "Sicherheit", Material- as provided by the "Safety" Service Manual, part nummer 720108000001, sowie zusätzlich die eventu- number 720108000001, as well as the respective ell abweichenden, landesspezifischen Vorschriften! national deviations.

  • Seite 3: Technische Daten

    GRUNDIG Service GDR 6460 VCR Durchführen von Messungen Carrying out Measurements Bei Messungen mit dem Oszilloskop an Halbleitern sollten Sie nur When making measurements on semi-conductors with an oscillo- Tastköpfe mit 10:1 - Teiler verwenden. Außerdem ist zu beachten, scope, ensure that the test probe is set to 10:1 dividing factor. If the...
  • Seite 4 GRUNDIG Service GDR 6460 VCR Service-Hinweise / Service Hints Ausbauhinweise / Disassemly Hints – Pos. 6, Gehäuseoberteil / Cabinet Upper Part: (4), – Pos. 1, Frontblende / Front Panel: Pos. 6, (2), Rasthaken lösen / Release the catches – Pos. 180, Netzteil / Power Supply Board: Pos. 6, –...
  • Seite 5 GRUNDIG Service GDR 6460 VCR VCR-Laufwerk / VCR Drive Mechanism VCR-Laufwerkstellung / VCR Drive position "Eject" 1 - 5...

  • Seite 6: Vcr-Laufwerk-Einstellungen

    GRUNDIG Service GDR 6460 VCR VCR-Laufwerk-Einstellungen 1. Umlenkrollen der Fädelschlitten – Cassette E120 wiedergeben. – Umlenkrollen (Fig. 1) bei Bedarf so einstellen, dass das Band an diesen nicht bördelt. Fig. 4 Fig. 5 6. Bandzugeinstellung – Drehmomentcassette wiedergeben und Wert notieren.

  • Seite 7: Fine Adjustment

    GRUNDIG Service GDR 6460 VCR VCR Drive Mechnism Adjustments 1. Reverse Rollers of the Threading Roller Units – Play a E120 cassette. – Re-adjust the reverse rollers (Fig. 1) if necessary so that the tape does not touch the top or bottom edge of the rollers.

  • Seite 16: Systeminformationen

    We expressly point out that only operating software authorized by bene System-Software zulässig ist. Wurde als Fehlerursache festge- GRUNDIG is allowed. If a failure is caused by an operating software stellt, dass eine aus nicht legitimierten Quellen gleich welcher Herkunft which has been downloaded from not authorized sources, indepen- stammende oder eine veränderte System-Software in die Geräte...

  • Seite 17: Platinenabbildungen Und Schaltpläne / Layout Of Pcbs And Circuit Diagrams

    GRUNDIG Service GDR 6460 VCR Platinenabbildungen und Schaltpläne / Layout of PCBs and Circuit Diagrams Bedieneinheiten / Keyboard Control Units Ansicht von der Bestückungsseite / View of Component Side SW705 POWER G701 JP002 DF-L72B1N-BJ JP004 SW709 JP009 JP010 JP012 COPY...
  • Seite 18 GRUNDIG Service GDR 6460 VCR SW713 EJECT D709 D714 JP001 C703 SW704 SW702 SW701 D704 JP013 JP020 H701 SW705 POWER DF-L72B1N-BJ S/N : 97P65447LA-B R702 SW709 COPY SW710 SW712 SW708 SW711 SW707 SW706 PLAY/PAUSE STOP VCR/DVD DVD --> VCR VCR --> DVD...
  • Seite 20 GRUNDIG Service GDR 6460 VCR Netzteilplatte / Power Supply Board Ansicht von der Bestückungsseite / View of Component Side CAUTION: FOR CONTINUED PROTECTION C830 AGAINST RISK OF FIRE REPLACE ONLY C806 WITH SAME TYPE 2A 250V FUSE Q821 D801 C821...
  • Seite 22 GRUNDIG Service GDR 6460 VCR Chassisplatte / Chassis Board Konventionelle Bestückung – Ansicht von der Lötseite / Conventional Assembly – View of Soler Side 2 - 6...
  • Seite 23 GRUNDIG Service GDR 6460 VCR Chassisplatte / Chassis Board SMD Bestückung – Ansicht von der Lötseite / SMD Assembly – View of Soler Side 2 - 7...
  • Seite 24 GRUNDIG Service GDR 6460 VCR Chassisplatte / Chassis Board (vergrößert / enlarged) Konventionelle Bestückung – Ansicht von der Lötseite / Conventional Assembly – View of Soler Side P502 JP206 JP354 JP364 C524 P501 JP116 R525 C368 JP419 C518 C857 R541...
  • Seite 25 GRUNDIG Service GDR 6460 VCR PJ601 C024 C858 R559 L006 D852 JP845 R857 Q856 R560 R856 JP411 Q115 Q114 L365 R477 R555 C123 R405 Q103 R114 C284 R554 Q113 Q102 C031 Q101 R115 Q105 JP102 R121 C138 JP342 CD107 C032...
  • Seite 26 GRUNDIG Service GDR 6460 VCR Chassisplatte / Chassis Board (vergrößert / enlarged) SMD Bestückung – Ansicht von der Lötseite / SMD Assembly – View of Soler Side R381 P502 EVER 6V IC361 C519 P501 C369 C362 C368 C365 C518 R525...
  • Seite 27 GRUNDIG Service GDR 6460 VCR PJ601 C858 C024 -24v L006 R559 F- F+ D852 Q856 R857 R560 R856 RJ112 Q115 Q114 R128 R129 L365 R477 RJ201 R555 C284 Q113 R405 R554 C123 QD07 RJ602 R682 Q103 Q102 R114 Q101 COAX...
  • Seite 28 GRUNDIG Service GDR 6460 VCR Chassisplatte – Ablaufsteuerung / Chassis Board – Sequence Control To Power Supply Board P. 2-5 To Video/Chroma, Standard Sound P. 2-14 16 15 4 18 To Keyboard Control Unit P. 2-3 10 11 2 - 12...
  • Seite 29 GRUNDIG Service GDR 6460 VCR To Tuner/Frontend P. 2-20 To HiFi Sound, INOUT P. 2-16 To ADC/DAC Converter P. 2-18 2 - 13...
  • Seite 30 GRUNDIG Service GDR 6460 VCR Chassisplatte – Video/Chroma, Standard-Ton Chassis Board – Video/Chroma, Standard-Sound To Sequence Control P. 2-12 13 12 To HiFi Sound, IN/OUT P. 2-16 To ADC/DAC Converter P. 2-18 To Tuner/Frontend P. 2-20 To Sequence Control P. 2-12...
  • Seite 31 GRUNDIG Service GDR 6460 VCR 24 23 2 - 15...
  • Seite 32 GRUNDIG Service GDR 6460 VCR Chassisplatte – HiFi-Ton, IN/OUT / Chassis Board – HiFi Sound, IN/OUT To Video/Chroma, Standard Sound P. 2-14 To ADC/DAC Converter P. 2-18 / 2-19 To Sequence Control P. 2 -13 To Tuner, Frontend P. 2-20 To Sequence Control P.
  • Seite 33 GRUNDIG Service GDR 6460 VCR To ADC/DAC Converter P. 2-19 To ADC/DAC Converter P. 2-18 / 2-19 To ADC/DAC Converter P. 2-19 To ADC/DAC Converter P. 2-19 2 - 17...
  • Seite 34 GRUNDIG Service GDR 6460 VCR Chassisplatte / Chassis Board – ADC/DAC-Converter To HiFi Sound, IN/OUT P. 2 -16 To HiFi Sound, IN/OUT P. 2 -17 To Sequence Control P. 2 -13 To Sequence Control P. 2 -13 2 - 18...
  • Seite 35 GRUNDIG Service GDR 6460 VCR To HiFi Sound, IN/OUT P. 2 -16 To HiFi Sound, IN/OUT P. 2 -17 To Sequence Control P. 2 -12 To HiFi Sound, IN/OUT P. 2 -17 To HiFi Sound, IN/OUT P. 2 -17 2 - 19...
  • Seite 36 GRUNDIG Service GDR 6460 VCR Chassisplatte / Chassis Board – Tuner, Frontend To HiFi Sound, IN/OUT P. 2 16 To Sequence Control P. 2 13 To Sequence Control P. 2 12 To Video/Chroma Standard Sound P. 2 16 2 - 20...
  • Seite 37 GRUNDIG Service GDR 6460 VCR DVD-Platte – Prozessor / DVD Board – Processor 2 - 21...
  • Seite 38 GRUNDIG Service GDR 6460 VCR 2 - 22...
  • Seite 41 GRUNDIG Service GDR 6460 VCR DVD-Platte / DVD Board – Interface 2 - 25...
  • Seite 42 GRUNDIG Service GDR 6460 VCR DVD-Platte / DVD Board – Flash, IDE Interface 2 - 26...
  • Seite 45 GRUNDIG Service GDR 6460 VCR Oszillogramme / Oscillograms power on (trigger 3.3V) power on (trigger 3.3V) Mode: VCR playback Mode: EE without RF input Mode: power on Mode: power on Mode: power on press DVD eject (trigger 3.3V) power on (trigger 3.3V)
  • Seite 46 GRUNDIG Service GDR 6460 VCR ™ £ ≤ ∞ Mode: VCR record Mode: VCR record Mode: VCR record Mode: VCR record/playback § ≥ • ª Mode: VCR record/playback Mode: VCR record Mode: VCR record/playback Mode: VCR record ⁄ º ⁄...
  • Seite 47 GRUNDIG Service GDR 6460 VCR > Mode: DVD record Mode: VCR playback Mode: VCR playback Mode: DVD record Mode: DVD record Mode: DVD record Mode: DVD record Mode: DVD record Mode: DVD record Mode: DVD record Mode: DVD record Mode: DVD record...

  • Seite 56: Ersatzteilliste Spare Parts List

    BESTELL-NR. / ORDER NO.: GMK3500 SILBER/SILVER POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION © POS. NO. FIG. PART NUMBER QTY. 774010835100 GDR 6460 VCR SILVER GDR 6460 VCR SILVER TAUSCHGERAET EXCHANGE SET 0001.000 759551123900 FRONTPLATTE KPL.(M. BEDIENMODUL) FRONT PANEL CPL. (W. CONTROLBOARD) 0002.000 759551124000...
  • Seite 57 POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NR. MATERIAL-NR. BEZEICHNUNG POS. NO. PART NUMBER DESCRIPTION POS. NO. PART NUMBER DESCRIPTION Ersatzteilliste NUR FÜR INTERNEN GEBRAUCH VIDEO/DVD FOR INTERNAL USE ONLY Spare Parts List 830165113700 SMD TRANS 2SA1037KT146R Q 304 830164241200 SMD TRANS 2SC2412K Q 306 830164241200 SMD TRANS 2SC2412K...
  • Seite 58 Ersatzteilliste Ersatzteilliste NUR FÜR INTERNEN GEBRAUCH NUR FÜR INTERNEN GEBRAUCH VIDEO/DVD VIDEO/DVD Spare Parts List Spare Parts List FOR INTERNAL USE ONLY FOR INTERNAL USE ONLY 2 / 2005 2 / 2005 LP-MPEG MODUL LAUFWERK VIDEO MPEG BOARD DRIVE MECHANISM VIDEO MATERIAL-NR.
