REV Ritter 0505401555 Montage- Und Bedienungsanleitung
Verwandte Anleitungen für REV Ritter 0505401555
Inhaltszusammenfassung für REV Ritter 0505401555

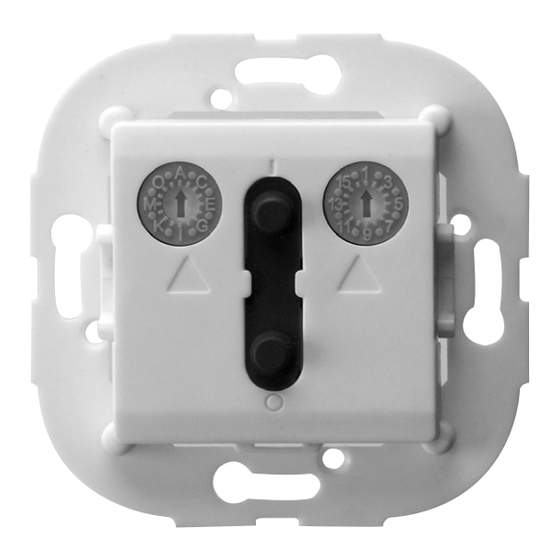

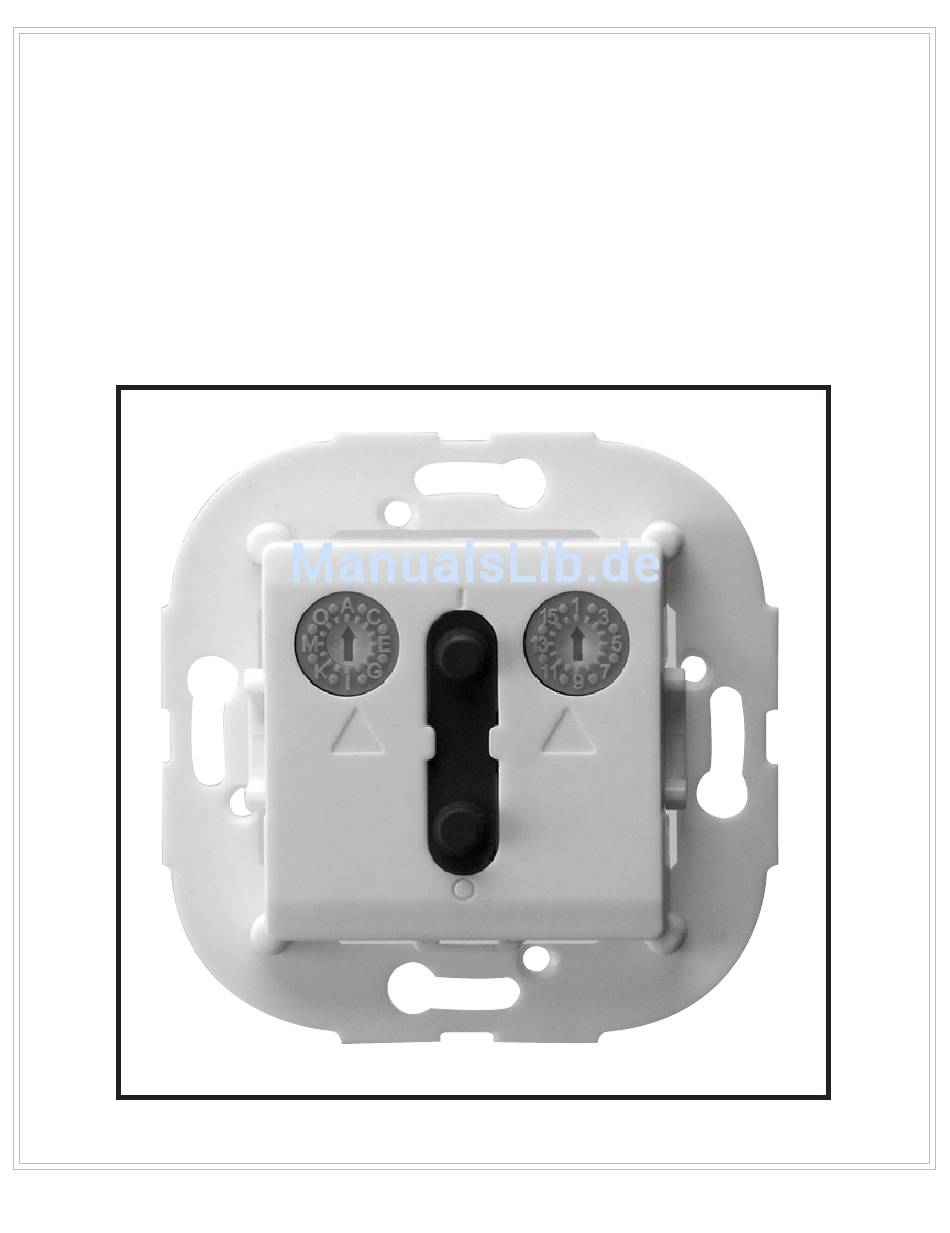

- Seite 1 Funk-Wandsender Montage- und Bedienungsanleitung für art.-nr. 0505401555 Funk-Wandsender kpl. Montage- und Bedienungsanleitung für art.-nr. 0505253555...
- Seite 2 Bild 1: Codierung Hauscode Gerätenummer Bild 2: Batterie Batteriefach Bild 3: Montageort Bild 4: Montage weitere Bilder auf der Umschlag-Rückseite...
- Seite 3 Bild 4A: Anschrauben Bild 5: Passmarken (Ausrichten der Tragringe) Bild 6: Ausbrechen der Ecken Bild 7: Aussägen der Ecken (bei EverLuxe und Uranus)
- Seite 4 WEEE-Entsorgungshinweis Gebrauchte Elektro- und Elektronikgeräte dür- fen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.
-
Seite 5: Bestimmunsgemässe Verwendung
Wir gratulieren Ihnen zum Kauf eines Produktes der -FunKSerie. Vor Inbetriebnahme lesen Sie bitte genau die Bedienungsanleitung. BeStImmunSgemäSSe VerWendung der FunKWandsender ist ein batterieversorgter FunK- Sender, nur zur Verwendung in trockenen räumen, mit dem Sie alle empfänger des FunK-Systems 433,92mHz fernbedienen können. dazu zählen die FunKSchalter, Helligkeitsregler, Jalou sie schalter und die FunKZwischenstecker. - Seite 6 Batterie: Lithium 3V typ Cr 2032 reichweite: max. 30m Freifeld Abmessungen des Senders Art. nr. 0505401555: H x B x t in mm: 71 x 71 x 14mm Abmessungen des Senders Art. nr. 0505253555: H x B x t in mm: 80 x 80 x 16mm Zugelassen in allen Ländern der eu...
- Seite 7 Schaltgruppe geschaltet werden sollen (Hauscode). Wichtig: Wenn ein Buchstabe (z.B. I) ausgewählt wurde, muss der drehschalter aller empfänger, die durch diesen Sender aktiviert werden sollen, auf den gleichen Buchstaben eingestellt werden. 2. der zweite drehschalter mit den Zahlen (1-16) gibt die gerätenummer an.
- Seite 8 ACHtung! Bei falsch eingelegter Batterie ist der FunK- Wandsender nicht funktionsfähig. eine falsch einge- legte Batterie kann die elektronik beschädigen. Bitte entsorgen Sie die Batterie gemäß den gesetzlichen Bestimmungen. Siehe Anhang. Sicherheitshinweise Batterien : • Batterien nicht in reichweite von Kindern aufbe- wahren, insbesondere solche nicht, die verschluckt werden können.
-
Seite 9: Montage
-FunKSystem sendet das Signal auch durch Wände, mauern, mobiliar und andere Hinder- nisse zum empfänger. die reichweite kann bis max. 30m betragen und ist abhängig von den baulichen gegebenheiten. die verwendeten materialien und Wandstärken beeinflussen die durchdringungsstär- ke der FunKÜbertragung. deshalb sollten Sie die gewünschte FunKSchaltung vor einer endgültigen montage an dem von Ihnen gewählten montageort zunächst testen. - Seite 10 Ankleben – auf glatten Flächen wie glas und Fliesen mit Klebestreifen Anschrauben – direkt auf Wänden, einbaudosen (Schalter- und Hohlwanddosen) oder direkt auf dem FunK-einbauempfänger (Abb. 4A) einklicken – in einen mehrfachrahmen in einer Kombination AnKLeBen 1) reinigen Sie die montagefläche, so dass diese staub- und fettfrei ist.
- Seite 11 deleistung beeinträchtigt werden kann. AnSCHrAuBen Bild 4 1) Befestigen Sie den tragring mit den beiliegenden Schrauben auf einer einbaudose bzw. mit den Schrauben und dübeln direkt an der Wand. Achten Sie dabei darauf, dass die Pfeile auf dem Sender nach oben gerichtet sind. 2) montieren Sie rahmen und Wippe.
- Seite 12 ohne eine zusätzliche unterputzdose dafür anbrin- gen zu müssen. dazu benötigen Sie lediglich einen geeigneten mehrfachrahmen im passenden design zur vorhandenen -Schalterserie und einen FunK- Wandsender. tauschen Sie einen vorhandenen 1-fach rahmen durch einen 2-fach rahmen im passenden design, montieren Sie einen FunKWandsender und klicken Sie den freien rahmenausschnitt und die Wippe auf.
- Seite 13 StÖrungSHInWeISe FunKSysteme sind codiert, daher sind alle Artikel -FunKSystems untereinander kombinierbar! Systeme anderer Hersteller werden nicht unterstützt. die Sende- bzw. empfangsreichweite beträgt max. 30m Freifeld und ist abhängig von den vor Ort herr- schenden Bedingungen. Beispiele: material dämpfung (Schwächung) des Signals Holz, gips, gipskarton ca.
-
Seite 14: Mögliche Fehler
mögliche Fehler Lösung 1 Prüfen des Codierschalters. Stimmen Hauscode, z.B. A des empfängers mit dem des Senders überein? Wird die richtige gerätenummer verwendet? evtl. Codierschalter empfänger schaltet nicht. einmal bei Sender und empfänger hin und her drehen. (Kontaktpro- blem bei Codierschalter) Prüfen der Batterie am Sender. - Seite 15 Lösung 2 Lösung 3 Prüfen der Batterie am Sender. Batterie richtig eingelegt? Lösung: Batterie tauschen. tipp: Led zeigt nicht den Zustand der Batterie an! Benötigte Batterie: 3V typ Cr 2032 montage des Sender (FUNKWand- schalter) auf leitenden materialien? Problem: Abschirmende Wirkung von z.B.
- Seite 16 Belasten Sie die FunKSchalter nur bis zur angege- benen Höchstleistung. Verwenden Sie keine Fremdspannungen wie z.B. 110V ~, 60Hz oder gleichspannungen wie z.B. 12V dC zur Spannungsversorgung des Helligkeitsreglers bzw. Schalters.
-
Seite 17: Garantie
gArAntIe dieses reV-Produkt durchläuft während der Fertigung mehrere, nach neuesten techniken aufgebaute Prüf- stationen. Sollte dennoch ein mangel auftreten, leistet reV im nachfolgenden umfang gewähr: 1. die dauer der garantie beträgt 24 monate ab dem Kaufdatum. 2. das gerät wird von reV entweder unentgeltlich nachgebessert oder ausgetauscht, wenn es innerhalb der gewährleistungspflicht nachweisbar wegen eines Fertigungs- oder materialfehlers... - Seite 18 empfehlen, Servicestelle Kontakt aufzunehmen. Ihre reklamation wird damit beschleunigt. technische änderungen vorbehalten.
- Seite 19 SIe dIe VIeLFäLtIgen mÖgLICH Sender Art.-Nr. 0505401555 FUNKWand- schalter Sender FUNKSchalterserien erkennbar durch das Art.-Nr. 0505253555 FUNKWand- FUNKLabel schalter TIPP Sender Für weitere Infos und Anregungen nutzen Sie unsere FUNkBroschüre Art.-Nr. 0505420555 zum Mitnehmen! FUNKDesign Finden Sie zu Hause in...
- Seite 20 KeIten deS -FUNKSyStemS! empfänger Zwischenstecker Art.-Nr. 0505397555 Art.-Nr. 0505244555 Art.-Nr. 0505285555 Art.-Nr. 0505250555 FUNKSchalter FUNK- FUNKSchalter FUNKSchalter Empfänger Helligkeitsregler Empfänger Empfänger 1000W Empfänger 3500W, IP X4 3500W Art.-Nr. 0505406555 Art.-Nr. 0505411555 Art.-Nr. 0505413555 FUNKSchalter FUNK- FUNKGong Empfänger Helligkeitsregler Empfänger 1000W Empfänger 40-250W Art.-Nr.
- Seite 21 Sender + empfänger Art.-Nr. 0505241555 Art.-Nr. 0505422555 FUNKSet FUNKSignalver- Helligkeitsregler stärker Sender + Empfänger Art.-Nr. 0505242555 FUNKSet Schalter Sender + Empfänger Art.-Nr. 0505395555 FUNKSet Schalter Sender + Empfänger Art.-Nr. 0505489555 FUNKSet Schalter IP 44 Sender + Empfänger Art.-Nr. 0514912555 FUNKGong für Steckdose Sender + Empfänger...
- Seite 22 REV Ritter GmbH REV Ritter GmbH Frankenstr. 1-4 Frankenstr. 1-4 D-63776 Mömbris D-63776 Mömbris www.rev.biz www.rev.biz Technische Änderungen vorbehalten. 05.12...
