Inhaltszusammenfassung für Safety Test RISH Insu 20

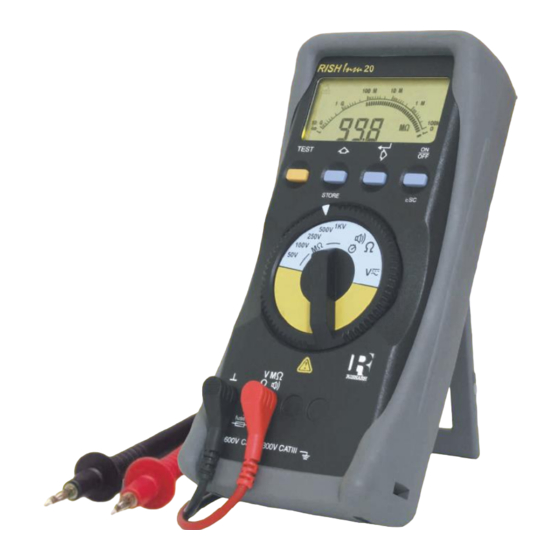

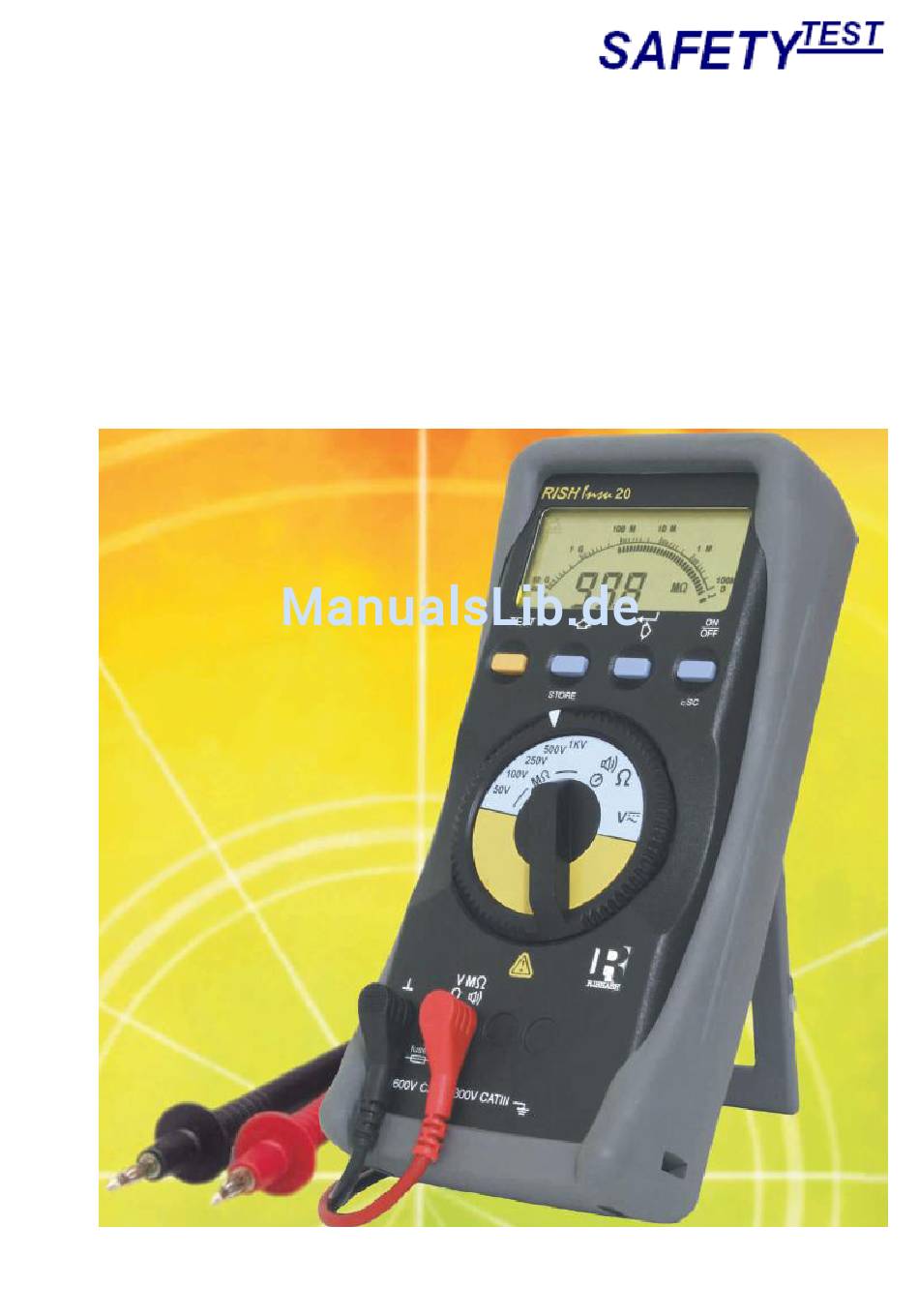

- Seite 1 Kurz-Bedienungsanleitung Isolationsmesser RISH Insu 20 (Version 2) Isolationswiderstandsmessgerät: Isolationswiderstandsmessung mit Leerlaufspannungen 50 V…1.000 V Ohmmessung bis 100 Ω Spannungsmessung AC/DC Bild 1 Seite 1 / 8...
-
Seite 2: Inhaltsverzeichnis
1. Auflage Inhaltsverzeichnis Sicherheits- und Warnhinweise....................3 Bestimmungsgemäße Verwendung ..................4 Lieferumfang Isolationswiderstandsmessgerät ................. 5 Messungen mit dem RISH Insu 20 ................... 5 Technische Daten RISH Insu 20 (TABELLE) ................7 Messzubehör RISH Insu 20 ...................... 8 Seite 2 / 8... -
Seite 3: Sicherheits- Und Warnhinweise
Kurz-Bedienungsanleitung Sicherheits- und Warnhinweise Das Isolationswiderstandsmessgerät „RISH Insu 20“ wurde nach folgenden Sicherheitsbestimmungen gebaut und geprüft: DIN EN 61010-1 (VDE 0411) „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, Allgemeine Anforderungen“ Störfestigkeit nach DIN EN 61326 „Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV- Anforderungen“... -
Seite 4: Bestimmungsgemäße Verwendung
Instandsetzungsarbeiten sowie Änderungen am Isolationswiderstandsmessgerät dürfen nur vom Hersteller selber oder nur durch die vom Hersteller autorisierten Fachkräfte durchgeführt werden!. ACHTUNG! Es dürfen nur die vom Hersteller angegebenen Originalersatzteile eingesetzt und verwendet werden! ACHTUNG! Es dürfen nur die vom Hersteller gelieferten Sicherungen verwendet werden! Es dürfen nur die vom Hersteller als passendes Zubehör zum Isolationswiderstandsmessgerät gelieferten Messleitungen verwendet werden! Wenn die Komponenten (Widerstand, Kapazität, Diode) in einer Schaltung eingebaut sind... -
Seite 5: Lieferumfang Isolationswiderstandsmessgerät
Messbereiche zu beachten. Lieferumfang Isolationswiderstandsmessgerät 1 Isolationswiderstandsmessgerät 1 Bedienungsanleitung (en) „RISH Insu 20“ 1 Kurz- Bedienungsanleitung (de, en) „RISH Insu 20“ 1 CD – Safetytest „Mess- und Prüftechnik“ (multilingual) 1 Satz Messleitungen (rot und schwarz) 1 Satz Batterien 1 Ersatzsicherung 1 Gummischutzhülle... - Seite 6 Ohmmessung Nicht in elektronischen Schaltungen anwenden, da der Prüfstrom die Bauteile zerstören kann! Vor der Messung Freischalten und die Freischaltung überprüfen! Nullabgleich durch Kurzschließen der Messleitungen und betätigen der Test Taste. Im Display erscheint „Zero“. Isolationswiderstandsmessung Die Messleitungen während der Messung nicht berühren! Vor der Messung Freischalten und die Freischaltung überprüfen! Dies kann in der...
-
Seite 7: Technische Daten Rish Insu 20 (Tabelle)
Technische Daten RISH Insu 20 (TABELLE) Mess-Funktionen/Bereiche/Auflösungen/Überlastungen/Abweichungen Funktion Messbereich Auflösung Überlast Fehler ± (%v.M.+D 0,01 MΩ - 0,99 MΩ Isolationswiderstand, UN = 10 kΩ 1.200 V rms 10 s 3 + 2 50 V, 100 V 1,0 MΩ - 9,9 MΩ... -
Seite 8: Messzubehör Rish Insu 20
Störaussendung: EN 50081-1:1992/ EN 55022:1987 Klasse B Störeinstrahlung: EN 50081-1:1992 / IEC801-2:1991 8 kV Entladung, /IEC801-3:1984 3 V/m, /IEC 801-4: 1988 0,5 kV Messzubehör RISH Insu 20 1 Isolationswiderstandsmessgerät Rish Insu 20 M.-Nr. 5258171 1 Sicherung 500 mAFF M.-Nr. 7551710 1 Messtasche leichte Ausführung...
