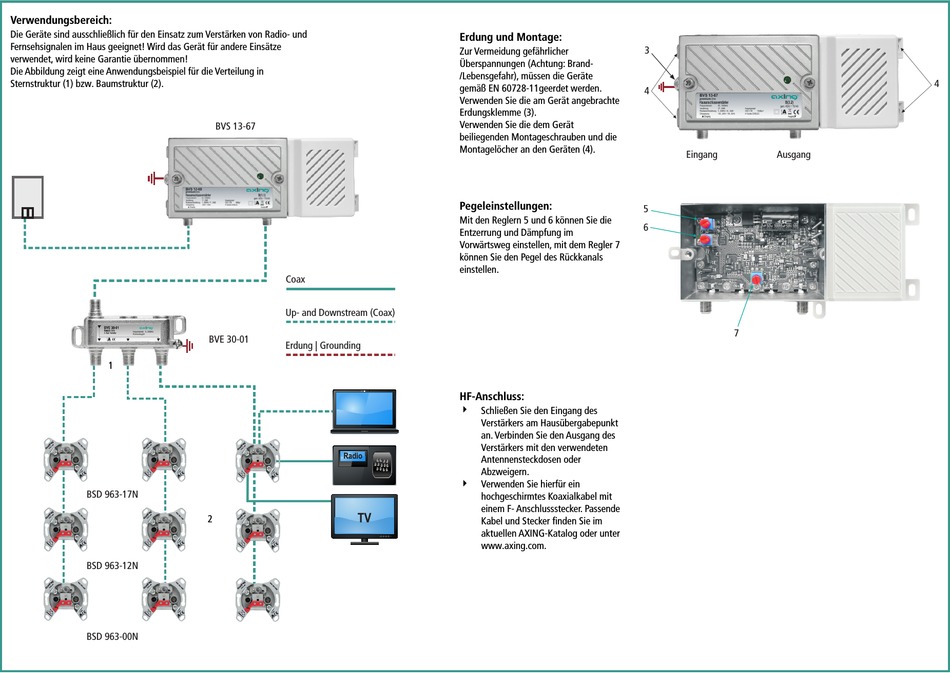

Verwendungsbereich:
Die Geräte sind ausschließlich für den Einsatz zum Verstärken von Radio- und
Fernsehsignalen im Haus geeignet! Wird das Gerät für andere Einsätze
verwendet, wird keine Garantie übernommen!
Die Abbildung zeigt eine Anwendungsbeispiel für die Verteilung in
Sternstruktur (1) bzw. Baumstruktur (2).
1
BSD 963-17N
BSD 963-12N
BSD 963-00N
BVS 13-67
Coax
Up- and Downstream (Coax)
BVE 30-01
Erdung | Grounding
Radio
TV
2
Erdung und Montage:
Zur Vermeidung gefährlicher
Überspannungen (Achtung: Brand-
/Lebensgefahr), müssen die Geräte
gemäß EN 60728-11geerdet werden.
Verwenden Sie die am Gerät angebrachte
Erdungsklemme (3).
Verwenden Sie die dem Gerät
beiliegenden Montageschrauben und die
Montagelöcher an den Geräten (4).
Pegeleinstellungen:
Mit den Reglern 5 und 6 können Sie die
Entzerrung und Dämpfung im
Vorwärtsweg einstellen, mit dem Regler 7
können Sie den Pegel des Rückkanals
einstellen.
HF-Anschluss:
4
Schließen Sie den Eingang des
Verstärkers am Hausübergabepunkt
an. Verbinden Sie den Ausgang des
Verstärkers mit den verwendeten
Antennensteckdosen oder
Abzweigern.
4
Verwenden Sie hierfür ein
hochgeschirmtes Koaxialkabel mit
einem F- Anschlussstecker. Passende
Kabel und Stecker finden Sie im
aktuellen AXING-Katalog oder unter
www.axing.com.
3
4
Eingang
Ausgang
5
6
7
4
