Kaskad-E PyroCook Bedienungsanleitung

Bedienungsanleitung «PyroCook»
Pyrolysekocher nach dem Top Lit Up-Draft (TLUD)-Prinzip
Stand: 1. November 2012
Weitere Informationen und Auskunft: Stephan Gutzwiller
www.kaskad-e.ch, info@kaskad-e.ch, +41(0)61 534 68 86
Technische Eckdaten
Funktion: Verkohlung von verholzter Restbiomasse zur
Herstellung von Pflanzenkohle für die Bodenverbesserung unter
Verwendung des Pyrolysegases als (Koch)brenngas
Prinzip: Top Lit Up-Draft (TLUD)-Gleichstrompyrolyse mit
natürlicher Ventilation, Batch-Verfahren (Brennstoff einmal
einfüllen) Sekundärluftzufuhr mittels Zentralrohr
Verkohlungsgrad: ca. 25%, bezogen auf das Trockengewicht;
1'000g Pellets mit relativer Feuchte von 10% = 225g Pflanzen-
kohle = 180g Cfix = 650g CO
Brennstoffanforderungen: Brennwert > 12MJ/kg, Stückigkeit
5-50mm, Feuchtegehalt < 35Gew.%, Schüttdichte > 250g/Liter,
Porenvolumen der Schüttung > 25%
Brennstoffbehälter: 8 Liter Fassungsvermögen
Brenndauer: 4h bei Pellets, ca. 1h bei Hackschnitzeln
Leistung Brennstoff: 3.5-5.0kW (je nach Brennstoff)
Leistung Pyrolysegas: 50% der Brennstoffleistung
Leistung im Kochtopf: 35% der Brennstoffleistung,
Maximalleistung: 1.7kW, regulierbar von 0.8kW - 1.7kW
(1.7kW: 4 Minuten, um 1 Liter Wasser zum Kochen zu bringen)
Kurzanleitung

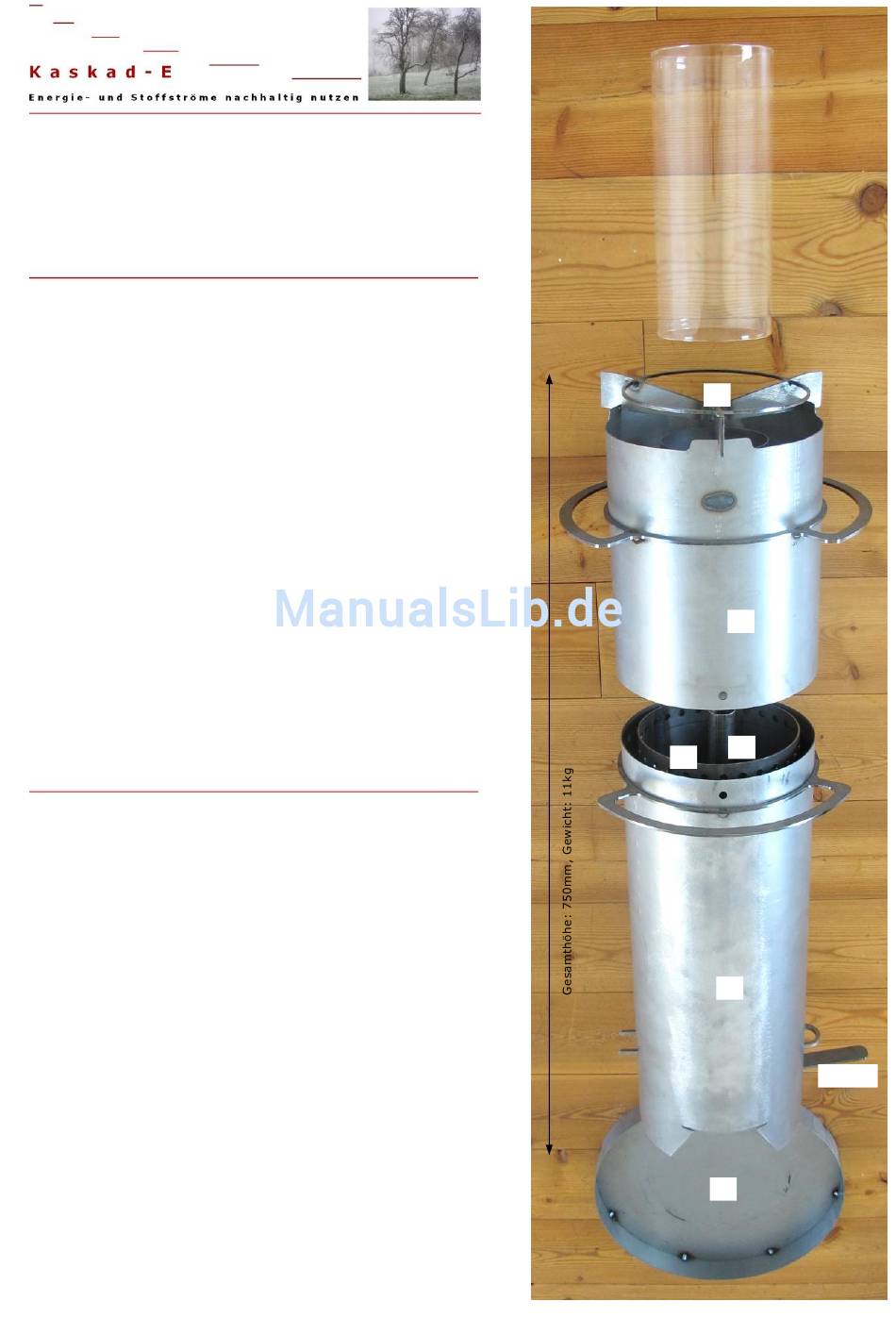

Die Nummern korrespondieren mit der Darstellung nebenan
Achtung: Gerät ausschliesslich im Freien benutzen, feuerfeste Handschuhe verwenden!
[1] Bodenwanne mit Brennstoffbehälter auf ebenem Untergrund
aufstellen, sodass der Pyrolysekocher stabil steht
[2] Zentralrohr mit Kunststoffstöpsel schliessen, nach der
Brennstoffbefüllung [3] wieder öffnen und Stöpsel entfernen
[3] Brennstoffbehälter mit Brennstoff bis zu den Sekundär-
luftlöchern (Lochkranz) füllen
[4] Zentrierstern in die Schlitze des Brennstoffbehälters
einführen und über das Zentralrohr stülpen
[5] Primärluftregler 100% öffnen (Position «on»)
[6] Brennstoff unter Verwendung einer Anzündhilfe entfachen
und nach 1 Minute den Kaminaufsatz aufsetzen
[7] Primärluftregler nach 10 Minuten auf Position «run» stellen
[8] Zubehör (Pfannendreibein oder Windlicht) aufsetzen
[9] Nach Erlöschen der Pyrolysegasflamme Primärluftregler
auf Position «off» stellen
[10] Kaminaufsatz [6] abnehmen und Pflanzenkohle in einen
Blecheimer mit Wasser auskippen und abkühlen lassen
-Äquivalent (C-Sequestrierung)
2
Windglas zum Aufstecken
[8]
Pfannendreibein zum Aufstecken
[6]
[2]
[4]
[3]
[1]
[5/7/9]
