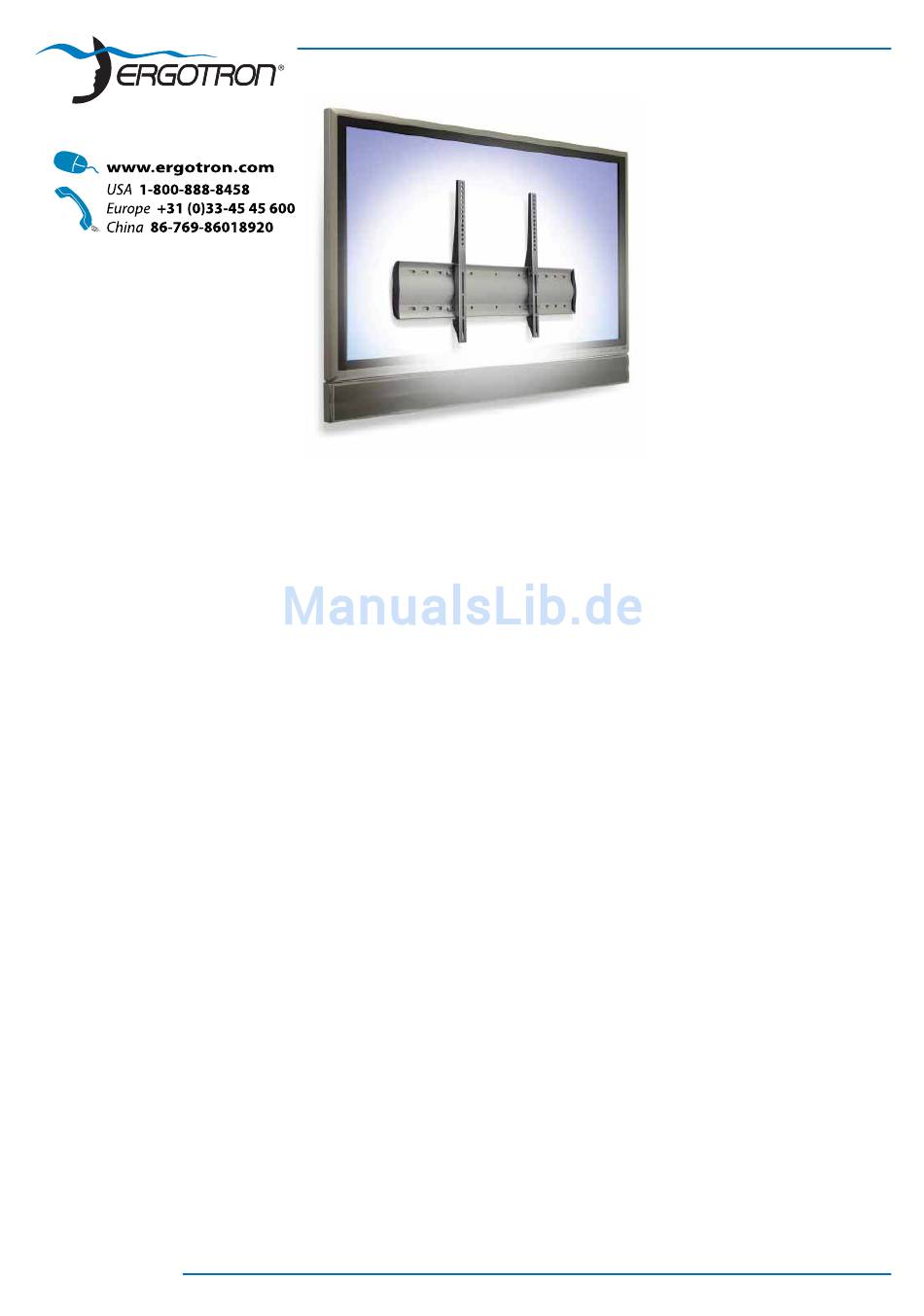

Ergotron WM Medium Montageanleitung

Produktspezifi kationen:
Tragkraft 79 kg (175 lbs)
Befestigungsmöglichkeiten, vertikale Montage:
Die Wandplatte kann an vertikale
Wandoberfl ächen angebracht werden. Es sind
Halterungen für Holz (16" Zentrierbolzen) oder
Beton-Wandbefestigungen enthalten. Für die
Befestigung an Metallbolzen oder anderen
Oberfl ächen. Der Kunde muss die Halterungen
bereitstellen.
Befestigung für Standardmonitore:
Geeignet für die meisten groâen Displays, deren
rückwärtige Bohrungen innerhalb der folgenden
Toleranzen liegen:
- Horizontal = 100 mm (min.) bis 600 mm (max.)
- Vertikal = 100 mm (min.) bis 450 mm (max.)
Gewährleistungsbedingungen: 5 Jahre
Maâe:
704 mm x 471 mm x 89 mm (BxHxT)
( 27,7" x 18,54" x 3,50")
Sicherheitsbefestigung
Einfache Installation des Displays
888-60-513-E-00 rev.A • 09/09
WM Medium Display Low Profi le Wall Mount
Productspecifi caties:
Gewichtcapaciteit 79 kg
Bevestigingsopties bij verticale montage:
Muurplaat wordt bevestigd aan verticale
muuroppervlakken. Inclusief gespen voor
hout (met schroefbouten van 16 inch) of
muurbevestiging in beton. Voor montage aan
metalen schroefbouten of andere oppervlakken
moet de klant de gespen leveren.
Aansluiting monitor:
Kan worden bevestigd aan de meeste grote
displays op basis van de grootte van de
montageopeningen die hieronder staan vermeld:
- Horizontaal = 100 mm (min.) tot 600 mm (max.)
- Verticaal = 100 mm (min.) tot 450 mm (max.)
Garantietermijn: 5 jaar
Afmetingen
704 mm x 471 mm x 89 mm (b x h x d)
Veiligheidssluitingen
Display gemakkelijk aan te sluiten en los te
koppelen
MONTAGEANLEITUNG
INSTALLATIE INSTRUCTIES
MANUALE DI ISTRUZIONI PER IL
MONTAGGIO
Specifi che del prodotto:
Portata 79 kg (175 lb)
Opzioni di fi ssaggio Fissaggio verticale:
La piastra a parete si fi ssa su pareti verticali.
Comprende dispositivi di fi ssaggio su legno
(prigionieri di centraggio da 40,6 cm (16" )
oppure fi ssaggio per parete di cemento. Per
il montaggio su prigionieri in metallo o altre
superfi ci, spetta al cliente fornire i dispositivi di
fi ssaggio.
Fissaggio standard del monitor:
Si fi ssa sulla maggior parte di schermi grandi in
base alla distanza tra i fori di montaggio qui di
seguito:
- Orizzontale = da 100 mm (min.) a 600 mm
(max.)
- Verticale = da 100 mm (min.) a 450 mm (max.)
Termini di garanzia: 5 anni
Dimensioni
704 mm x 471 mm x 89 mm (largh. x h. x prof.)
( 27,7" x 18,54" x 3,50")
Dispositivi di fi ssaggio di sicurezza
Per collegare e staccare facilmente il display
1 of 17
