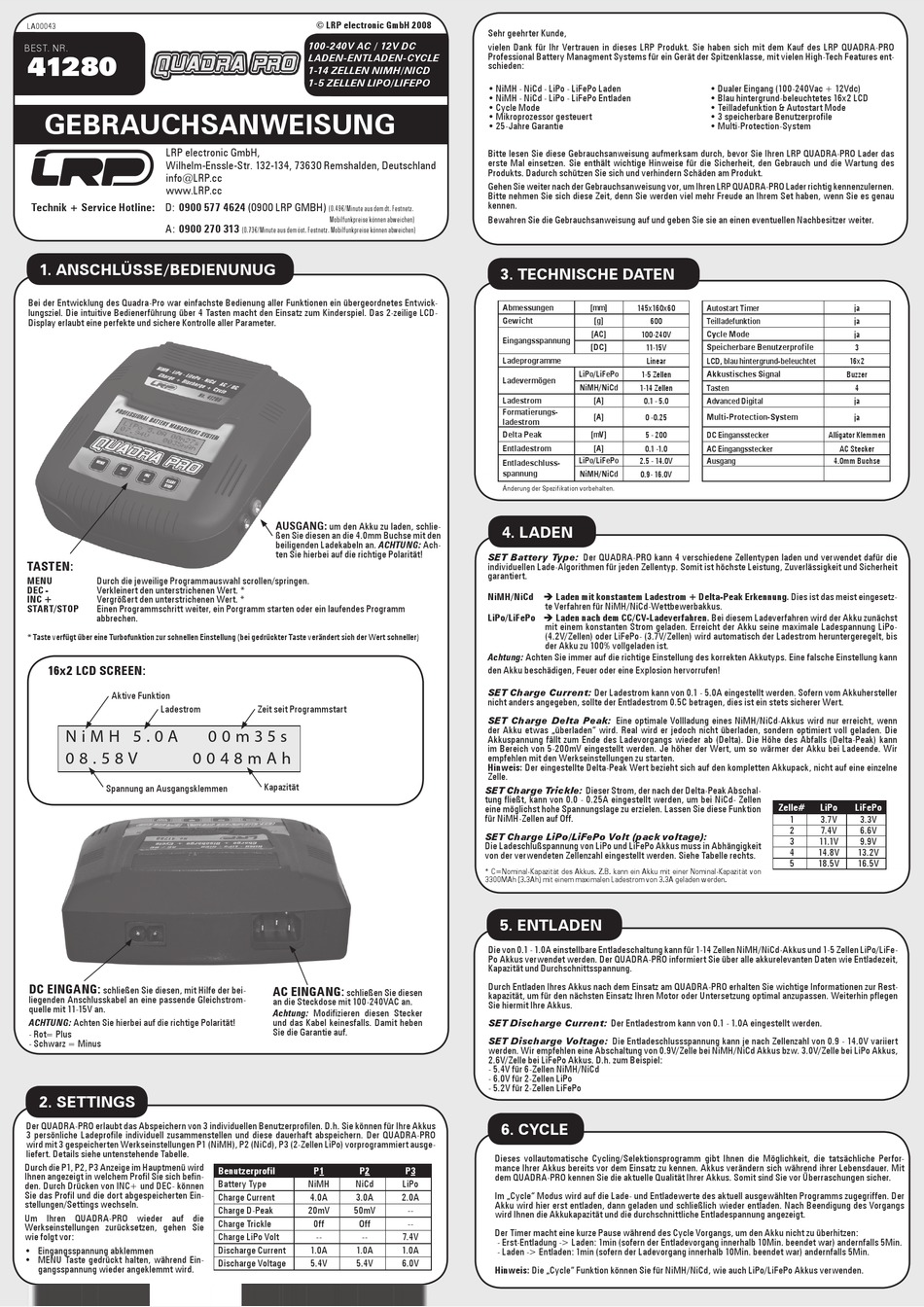

LRP quadra pro Gebrauchsanweisung

LA00043
Best. Nr.
41280
GebrauchsanweisunG
LRP electronic GmbH,
Wilhelm-Enssle-Str. 132-134, 73630 Remshalden, Deutschland
info@LRP.cc
www.LRP.cc
Technik + Service Hotline: D: 0900 577 4624 (0900 LRP GMBH)
A: 0900 270 313
1. anschlüsse/bedienunuG
Bei der Entwicklung des Quadra-Pro war einfachste Bedienung aller Funktionen ein übergeordnetes Entwick-
lungsziel. Die intuitive Bedienerführung über 4 Tasten macht den Einsatz zum Kinderspiel. Das 2-zeilige LCD-
Display erlaubt eine perfekte und sichere Kontrolle aller Parameter.
TASTEN:
MENU Durch die jeweilige Programmauswahl scrollen/springen.
DEC - Verkleinert den unterstrichenen Wert. *
INC + Vergrößert den unterstrichenen Wert. *
START/STOP Einen Programmschritt weiter, ein Porgramm starten oder ein laufendes Programm
abbrechen.
* Taste verfügt über eine Turbofunktion zur schnellen Einstellung (bei gedrückter Taste verändert sich der Wert schneller)
16x2 LCD SCREEN:
Aktive Funktion
Ladestrom
N i M H 5 . 0 A
0 8 . 5 8 V 0 0 4 8 m A h
Spannung an Ausgangsklemmen
DC EINGANG:
schließen Sie diesen, mit Hilfe der bei-
liegenden Anschlusskabel an eine passende Gleichstrom-
quelle mit 11-15V an.
ACHTUNG: Achten Sie hierbei auf die richtige Polarität!
- Rot= Plus
- Schwarz = Minus
2. settinGs
Der QUADRA-PRO erlaubt das Abspeichern von 3 individuellen Benutzerprofilen. D.h. Sie können für Ihre Akkus
3 persönliche Ladeprofile individuell zusammenstellen und diese dauerhaft abspeichern. Der QUADRA-PRO
wird mit 3 gespeicherten Werkseinstellungen P1 (NiMH), P2 (NiCd), P3 (2-Zellen LiPo) vorprogrammiert ausge-
liefert. Details siehe untenstehende Tabelle.
Durch die P1, P2, P3 Anzeige im Hauptmenü wird
Ihnen angezeigt in welchem Profil Sie sich befin-
den. Durch Drücken von INC+ und DEC- können
Sie das Profil und die dort abgespeicherten Ein-
stellungen/Settings wechseln.
Um Ihren QUADRA-PRO wieder auf die
Werkseinstellungen zurücksetzen, gehen Sie
wie folgt vor:
• Eingangsspannung abklemmen
• MENU Taste gedrückt halten, während Ein-
gangsspannung wieder angeklemmt wird.
© LRP electronic GmbH 2008
100-240V AC / 12V DC
LADen-entLADen-CYCLe
1-14 ZeLLen nimh/niCD
1-5 ZeLLen Lipo/LiFepo
(0.49€/Minute aus dem dt. Festnetz.
Mobilfunkpreise können abweichen)
(0.73€/Minute aus dem öst. Festnetz. Mobilfunkpreise können abweichen)
AUSGANG:
um den Akku zu laden, schlie-
ßen Sie diesen an die 4.0mm Buchse mit den
beiligenden Ladekabeln an. ACHTUNG: Ach-
ten Sie hierbei auf die richtige Polarität!
Zeit seit Programmstart
0 0 m 3 5 s
Kapazität
AC EINGANG:
schließen Sie diesen
an die Steckdose mit 100-240VAC an.
Achtung: Modifizieren diesen Stecker
und das Kabel keinesfalls. Damit heben
Sie die Garantie auf.
Benutzerprofil P1 P2
Battery Type NiMH NiCd
Charge Current 4.0A 3.0A
Charge D-Peak 20mV 50mV
Charge Trickle 0ff Off
Charge LiPo Volt -- --
Discharge Current 1.0A 1.0A
Discharge Voltage 5.4V 5.4V
Sehr geehrter Kunde,
vielen Dank für Ihr Vertrauen in dieses LRP Produkt. Sie haben sich mit dem Kauf des LRP QUADRA-PRO
Professional Battery Managment Systems für ein Gerät der Spitzenklasse, mit vielen High-Tech Features ent-
schieden:
• NiMH - NiCd - LiPo - LiFePo Laden
• NiMH - NiCd - LiPo - LiFePo Entladen
• Cycle Mode
• Mikroprozessor gesteuert
• 25-Jahre Garantie
Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie Ihren LRP QUADRA-PRO Lader das
erste Mal einsetzen. Sie enthält wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des
Produkts. Dadurch schützen Sie sich und verhindern Schäden am Produkt.
Gehen Sie weiter nach der Gebrauchsanweisung vor, um Ihren LRP QUADRA-PRO Lader richtig kennenzulernen.
Bitte nehmen Sie sich diese Zeit, denn Sie werden viel mehr Freude an Ihrem Set haben, wenn Sie es genau
kennen.
Bewahren Sie die Gebrauchsanweisung auf und geben Sie sie an einen eventuellen Nachbesitzer weiter
3. technische daten
Abmessungen
Gewicht
Eingangsspannung
Ladeprogramme
Ladevermögen
Ladestrom
Formatierungs-
ladestrom
Delta Peak
Entladestrom
Entladeschluss-
spannung
Änderung der Spezifikation vorbehalten.
4. laden
SET Battery Type: Der QUADRA-PRO kann 4 verschiedene Zellentypen laden und verwendet dafür die
individuellen Lade-Algorithmen für jeden Zellentyp. Somit ist höchste Leistung, Zuverlässigkeit und Sicherheit
garantiert.
NiMH/NiCd  Laden mit konstantem Ladestrom + Delta-Peak Erkennung. Dies ist das meist eingesetz-
te Verfahren für NiMH/NiCd-Wettbewerbakkus.
LiPo/LiFePo  Laden nach dem CC/CV-Ladeverfahren. Bei diesem Ladeverfahren wird der Akku zunächst
mit einem konstanten Strom geladen. Erreicht der Akku seine maximale Ladespannung LiPo-
(4.2V/Zellen) oder LiFePo- (3.7V/Zellen) wird automatisch der Ladestrom heruntergeregelt, bis
der Akku zu 100% vollgeladen ist.
Achtung: Achten Sie immer auf die richtige Einstellung des korrekten Akkutyps. Eine falsche Einstellung kann
den Akku beschädigen, Feuer oder eine Explosion hervorrufen!
SET Charge Current: Der Ladestrom kann von 0.1 - 5.0A eingestellt werden. Sofern vom Akkuhersteller
nicht anders angegeben, sollte der Entladestrom 0.5C betragen, dies ist ein stets sicherer Wert.
SET Charge Delta Peak: Eine optimale Vollladung eines NiMH/NiCd-Akkus wird nur erreicht, wenn
der Akku etwas „überladen" wird. Real wird er jedoch nicht überladen, sondern optimiert voll geladen. Die
Akkuspannung fällt zum Ende des Ladevorgangs wieder ab (Delta). Die Höhe des Abfalls (Delta-Peak) kann
im Bereich von 5-200mV eingestellt werden. Je höher der Wert, um so wärmer der Akku bei Ladeende. Wir
empfehlen mit den Werkseinstellungen zu starten.
Hinweis: Der eingestellte Delta-Peak Wert bezieht sich auf den kompletten Akkupack, nicht auf eine einzelne
Zelle.
SET Charge Trickle: Dieser Strom, der nach der Delta-Peak Abschal-
tung fließt, kann von 0.0 - 0.25A eingestellt werden, um bei NiCd- Zellen
eine möglichst hohe Spannungslage zu erzielen. Lassen Sie diese Funktion
für NiMH-Zellen auf Off.
SET Charge LiPo/LiFePo Volt (pack voltage):
Die Ladeschlußspannung von LiPo und LiFePo Akkus muss in Abhängigkeit
von der verwendeten Zellenzahl eingestellt werden. Siehe Tabelle rechts.
* C=Nominal-Kapazität des Akkus. Z.B. kann ein Akku mit einer Nominal-Kapazität von
3300MAh (3.3Ah) mit einem maximalen Ladestrom von 3.3A geladen werden.
5. entladen
Die von 0.1 - 1.0A einstellbare Entladeschaltung kann für 1-14 Zellen NiMH/NiCd-Akkus und 1-5 Zellen LiPo/LiFe-
Po Akkus verwendet werden. Der QUADRA-PRO informiert Sie über alle akkurelevanten Daten wie Entladezeit,
Kapazität und Durchschnittsspannung.
Durch Entladen Ihres Akkus nach dem Einsatz am QUADRA-PRO erhalten Sie wichtige Informationen zur Rest-
kapazität, um für den nächsten Einsatz Ihren Motor oder Untersetzung optimal anzupassen. Weiterhin pflegen
Sie hiermit Ihre Akkus.
SET Discharge Current: Der Entladestrom kann von 0.1 - 1.0A eingestellt werden.
SET Discharge Voltage: Die Entladeschlussspannung kann je nach Zellenzahl von 0.9 - 14.0V variiert
werden. Wir empfehlen eine Abschaltung von 0.9V/Zelle bei NiMH/NiCd Akkus bzw. 3.0V/Zelle bei LiPo Akkus,
2.6V/Zelle bei LiFePo Akkus. D.h. zum Beispiel:
- 5.4V für 6-Zellen NiMH/NiCd
- 6.0V für 2-Zellen LiPo
- 5.2V für 2-Zellen LiFePo
6. cycle
Dieses vollautomatische Cycling/Selektionsprogramm gibt Ihnen die Möglichkeit, die tatsächliche Perfor-
mance Ihrer Akkus bereits vor dem Einsatz zu kennen. Akkus verändern sich während ihrer Lebensdauer. Mit
P3
dem QUADRA-PRO kennen Sie die aktuelle Qualität Ihrer Akkus. Somit sind Sie vor Überraschungen sicher.
LiPo
Im „Cycle" Modus wird auf die Lade- und Entladewerte des aktuell ausgewählten Programms zugegriffen. Der
2.0A
Akku wird hier erst entladen, dann geladen und schließlich wieder entladen. Nach Beendigung des Vorgangs
--
wird Ihnen die Akkukapazität und die durchschnittliche Entladespannung angezeigt.
--
Der Timer macht eine kurze Pause während des Cycle Vorgangs, um den Akku nicht zu überhitzen:
7.4V
- Erst-Entladung -> Laden: 1min (sofern der Entladevorgang innerhalb 10Min. beendet war) andernfalls 5Min.
1.0A
- Laden -> Entladen: 1min (sofern der Ladevorgang innerhalb 10Min. beendet war) andernfalls 5Min.
6.0V
Hinweis: Die „Cycle" Funktion können Sie für NiMH/NiCd, wie auch LiPo/LiFePo Akkus verwenden.
• Dualer Eingang (100-240Vac + 12Vdc)
• Blau hintergrund-beleuchtetes 16x2 LCD
• Teilladefunktion & Autostart Mode
• 3 speicherbare Benutzerprofile
• Multi-Protection-System
[mm]
145x160x60 Autostart Timer
[g] 600 Teilladefunktion
[AC] Cycle Mode
100-240V
[DC] 11-15V Speicherbare Benutzerprofile
Linear LCD, blau hintergrund-beleuchtet
LiPo/LiFePo Akkustisches Signal
1-5 Zellen
NiMH/NiCd
1-14 Zellen Tasten
[A] 0.1 - 5.0 Advanced Digital
[A] 0 -0.25 Multi-Protection-System
[mV]
5 - 200 DC Eingansstecker
[A] 0.1 -1.0 AC Eingangsstecker
LiPo/LiFePo
2.5 - 14.0V Ausgang
NiMH/NiCd 0.9- 16.0V
.
ja
ja
ja
3
16x2
Buzzer
4
ja
ja
Alligator Klemmen
AC Stecker
4.0mm Buchse
Zelle# LiPo LiFePo
1 3.7V 3.3V
2 7.4V 6.6V
3 11.1V 9.9V
4 14.8V 13.2V
5 18.5V 16.5V
