Worker IN 7319 Montage- Und Bedienungsanleitung Seite 6

Lenker. Der rechte Bremshebel wird mit der Bremse am vorderen Laufrad verbunden. Der linke
Bremshebel wird mit der Bremse am hinteren Laufrad verbunden.

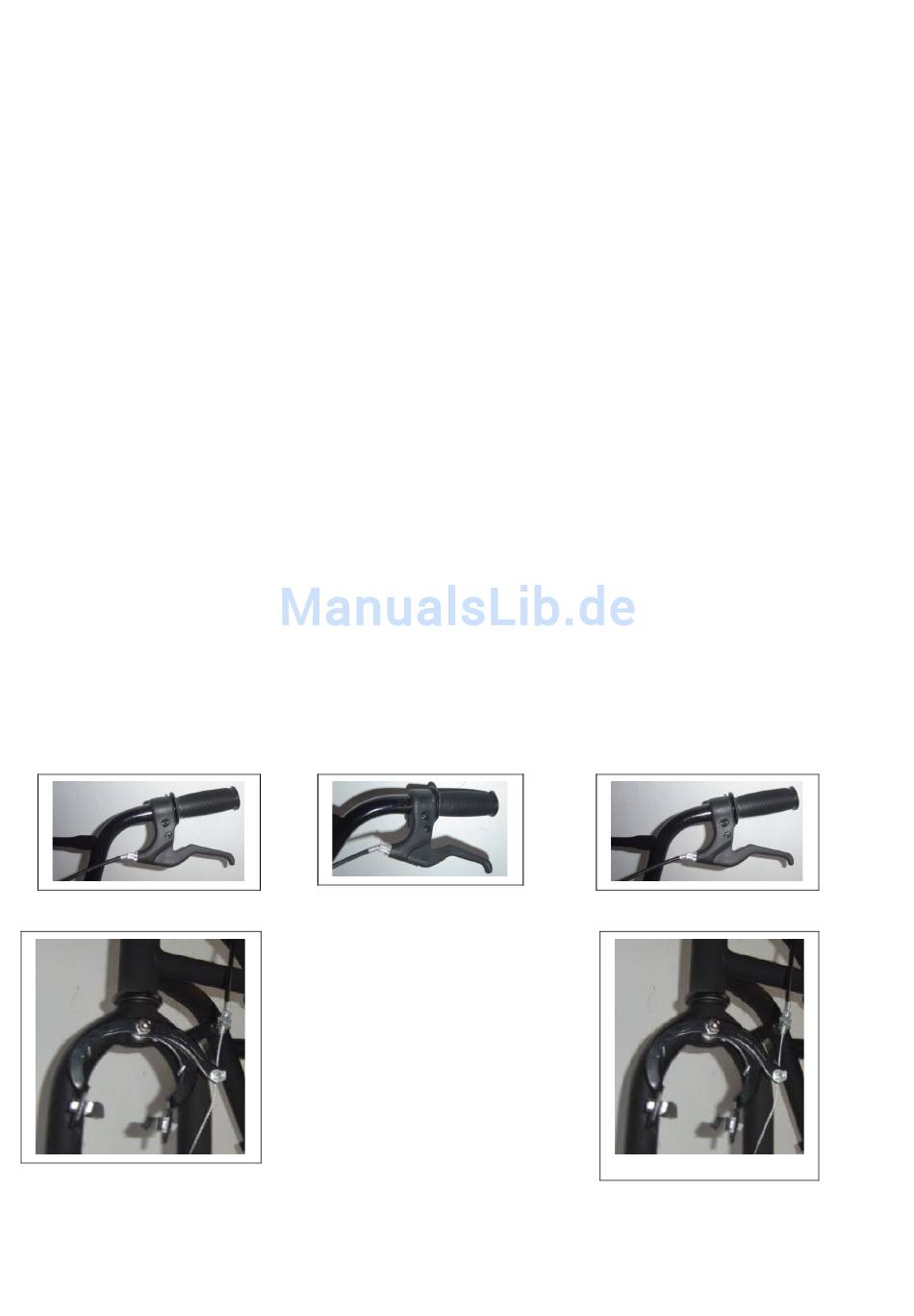

1) Ziehen Sie den Brenskabel durch das Loch am Bremshebel(Siehe Abbildung ) bis der
Bremskabel nicht mehr locker ist.
A) Ziehen Sie die hinteren Bremsarme an (Siehe Abbildung D) bis die Bremsbeläge im richtigen
Winkel auf die Felge treffen und mit den Reifen in Berührung kommen. Somit wird der
Kabelzug gelockert und Sie können problemlos das hintere Bremskabelende mit der hinteren
Bremse verbinden.
2. Ziehen Sie das Kabel durch dem Loch am vorderen Bremshebel (Siehe Abbildung B) und ziehen
Sie den Bremshebel. Das Kabel wird in der Anfangsposition von allein zurückkommen. (siehe
Abbildung C)
3. Justierung der Bremse
2) Lockern Sie die Schraube und die Mutter auf.(Siehe Abbildung D)
3) Die Bremsbeläge sollten plan auf der Felgenflanke aufliegen.
4) Ziehen Sie den Brenskabel durch das Loch am Bremshebel(Siehe Abbildung D) bis
der Bremskabel nicht meht locker ist.
5) Ziehen Sie, die Klemmschraube des Hebels, an. Überprüfen Sie die Bremsen nach dem
Einstellen, indem Sie die Bremshebel kräftig ziehen. Stellen Sie sicher, dass die
Bremsbeläge im richtigen Winkel auf die Felge treffen und nicht mit den Reifen in
Berührung kommen, und dass der Seilzug nicht rutscht. Die Bremsbelege sollten die
empfohlene Distanz von 1/16 inch (1.6mm) zu den Reifen behalten. (Wenn die Bremse nicht
betätigt wird ).
Bremskabel
Fixierschraube des Kabels
Fixierschraube
