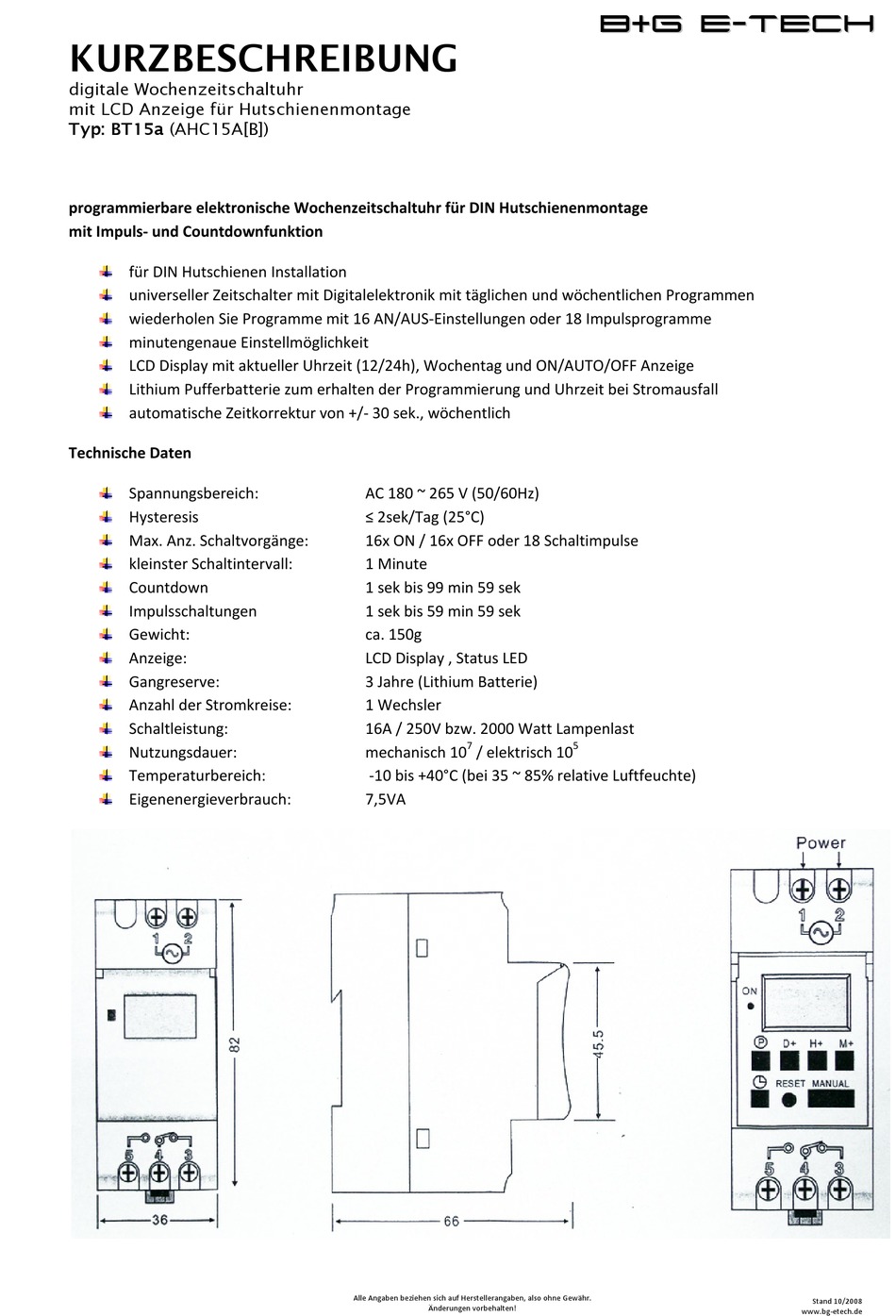

KURZBESCHREIBUNG
digitale Wochenzeitschaltuhr
mit LCD Anzeige für Hutschienenmontage
Typ: BT15a (AHC15A[B])
programmierbare elektronische Wochenzeitschaltuhr für DIN Hutschienenmontage
mit Impuls‐ und Countdownfunktion
für DIN Hutschienen Installation
universeller Zeitschalter mit Digitalelektronik mit täglichen und wöchentlichen Programmen
wiederholen Sie Programme mit 16 AN/AUS‐Einstellungen oder 18 Impulsprogramme
minutengenaue Einstellmöglichkeit
LCD Display mit aktueller Uhrzeit (12/24h), Wochentag und ON/AUTO/OFF Anzeige
Lithium Pufferbatterie zum erhalten der Programmierung und Uhrzeit bei Stromausfall
automatische Zeitkorrektur von +/‐ 30 sek., wöchentlich
Technische Daten
Spannungsbereich:
Hysteresis
Max. Anz. Schaltvorgänge:
kleinster Schaltintervall:
Countdown
Impulsschaltungen
Gewicht:
Anzeige:
Gangreserve:
Anzahl der Stromkreise:
Schaltleistung:
Nutzungsdauer:
Temperaturbereich:
Eigenenergieverbrauch:
AC 180 ~ 265 V (50/60Hz)
≤ 2sek/Tag (25°C)
16x ON / 16x OFF oder 18 Schaltimpulse
1 Minute
1 sek bis 99 min 59 sek
1 sek bis 59 min 59 sek
ca. 150g
LCD Display , Status LED
3 Jahre (Lithium Batterie)
1 Wechsler
16A / 250V bzw. 2000 Watt Lampenlast
mechanisch 10
‐10 bis +40°C (bei 35 ~ 85% relative Luftfeuchte)
7,5VA
Alle Angaben beziehen sich auf Herstellerangaben, also ohne Gewähr.
7
5
/ elektrisch 10
Änderungen vorbehalten!
B
+
G
e
-
t
B
+
G
e
-
t
e
c
h
e
c
h
Stand 10/2008
www.bg‐etech.de
