Inhaltszusammenfassung für Duwi 05255

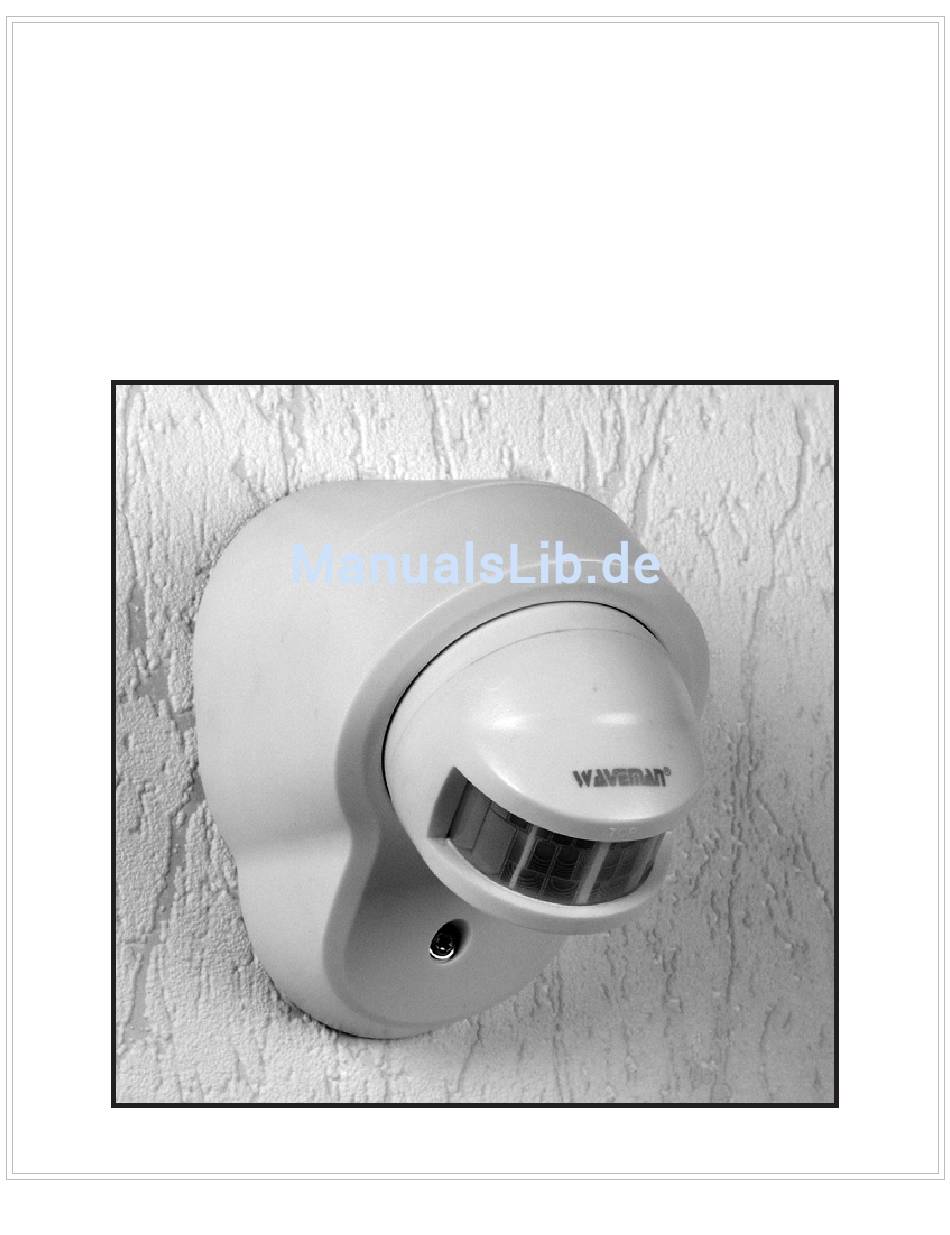

- Seite 1 FunkBewegungsmel- montage- und Bedienungsanleitung für Art.-nr. 05255...
- Seite 2 Bild 1: Codierung Hauscode Gerätenummer Bild 2: Batterie Batteriefach Bild 3: Montageort max. 30 m Bild 4: Montage weitere Bilder auf der Umschlag-Rückseite...
- Seite 3 Bild 5: Erstbetrieb Bild 6: Diagramme 180° 180° Bild 7: Neigungswinkel...
-
Seite 4: Technische Daten
Wir gratulieren Ihnen zum Kauf eines Produktes der -FunkSerie. Vor Inbetriebnahme lesen Sie bitte genau die Bedienungsanleitung. Bestimmunsgemässe Verwendung Der FunkBewegungsmelder ist ein batterieversorgter Funk- Sender zur Verwendung im Innen- und Außenbereich, mit dem Sie alle Empfänger des FunkSystems 433,92 MHz fernbedienen können. - Seite 5 Reichweite: max. 30m Freifeld Erfassungsbereich: bis zu 12m Erfassungswickel: 180° Schaltzeit: ca. 4 sec – ca. 5 min Schutzart: IP44 spritzwassergeschützt Zugelassen in allen Ländern der EU COdierung Bild 1 Bevor Sie einen Empfänger fernbedienen kön nen, müssen Sen- der und Empfänger gleich lautend codiert werden. (Bitte Schutz- klappen abziehen) 1.
- Seite 6 mit einer Taste schalten, so müssen diese Empfänger alle mit der gleichen Gerätenummer versehen werden. Nach Codie- rung die beiden Schutzklappen gleichmäßig eindrücken. IP 44 (spritzwassergeschützt) ist nur bei dichtem Sitz der Schutz- klappen gegeben. BAtterie Bild 2 Der FunkBewegungsmelder wird über 4 x1,5V Batterie AA mit Strom versorgt.
- Seite 7 nehmen. • Es sollte nicht versucht werden, Batterien durch Aufheizen oder ähnliche Maßnahmen zu reaktivieren. Primärbatterien dürfen nicht geladen werden, da dieses zum Elektrolytaustritt, zur Explosion oder zu Feuer führen kann. • Batterien nicht ins Wasser tauchen und nicht an einem feuchten, sondern einem trocknen und kühlen Ort aufbewahren.
-
Seite 8: Montage
mOntAge Bild 4 Schraube auf Vorderfront des Bewegungsmelders lösen. Mit Schraubendreher Unterteil abhebeln. Batterien einlegen. Unter- teil mit Schrauben an Wand befestigen. Die optimale Montage- höhe beträgt 2,00m. Bild 6 Den Bewegungsmelder aufsetzen und festschrauben. Allgemeine Hinweise: Der Bewegungsmelder ist ein ein Passiv Infrarot Bewegungs- melder, der in einem bestimmten Erfassungsbereich die Infrarot (Wärme-) Strahlung von sich bewegenden Wärmequellen (z.B. - Seite 9 • Die Reichweite und Empfindlichkeit sind von der jeweiligen Umgebungstemperatur abhängig. Bei kühler Witterung erhöht sich die Reichweite. • Bäume oder Büsche können Fehlschaltungen auslösen. • Das Gerät ist gegen Witterungseinflüsse geschützt. erstBetrieB (test und einstellung) Bild 5 Drehen Sie den Lichtempfindlichkeits- (3) und Reichweitenregler (1) zum Rechtsanschlag.
- Seite 10 stÖrungsHinweise FunkSysteme sind codiert, daher sind alle Artikel des -FunkSystems nur untereinander kombinierbar! Systeme anderer Hersteller werden nicht unterstützt. Die Sende- bzw. Empfangsreichweite beträgt max. 30m Freifeld und ist abhängig von den vor Ort herrschenden Bedingungen. Beispiele: Material Dämpfung (Schwächung) des Signals Holz, Gips, Gipskarton ca.
- Seite 11 mögliche Fehler lösung 1 Prüfen des Codierschalters. stimmen Hauscode, z.B. A des empfängers mit dem des senders überein? wird die richtige gerätenummer verwendet? evtl. Codier- schalter einmal bei sender und empfänger empfänger schaltet nicht. hin und her drehen. (Kontaktproblem bei Codierschalter) Prüfen der Batterie am sender.
- Seite 12 lösung 2 lösung 3 Prüfen der Batterie am sender. Batterie richtig eingelegt? lösung: Batterie tauschen. tipp: led zeigt nicht den Zustand der Batterie an! Benötigte Batterie: 3 V typ Cr 2032 montage des sender (FUNKwandschalter) auf leitenden materialien? Problem: Abschir- mende wirkung von z.B.
-
Seite 13: Gewährleistung Des Herstellers
mögliche Fehler lösung 1 Batterien zu schwach oder leer. tipp: Verwenden sie keine Akkus, da diese häufig eine geringere spannung liefern. empfohlen werden Alkaline Batterien typ reichweite bei FUNKBewegungsmelder AA / lr 03 bzw. mikro lässt stark nach. Prüfen des Hauscodes und der empfänger- nummer. - Seite 14 lösung 2 lösung 3 Batterien zu schwach oder leer. Prüfen auf FUNKstörquellen. sind in der tipp: Verwenden sie keine Akkus, da diese nähe starke stör-sender wie mobiltelefone, häufig eine geringere spannung liefern. FUNKKopfhörer oder trafos untergebracht? lösung: störquellen entfernen oder Ort des senders wechseln.
- Seite 15 Verwendung oder Inbetriebnahme, sowie selbstständig vorge- nommene Montagen oder Reparaturen, die nicht in unserer Bedienungsanleitung angegeben sind, schließen eine Gewährlei- stung aus. Dem Verschleiß unter worfene Teile sind ebenfalls von der Gewährleistung ausgeschlossen. Die Gewährleistung der Garantie behalten wir uns ausdrücklich vor. Die Garantie erlischt, wenn das Gerät von anderen Personen als dem -Ser- vicepersonal geöffnet wurde.
- Seite 16 Technische Änderungen vorbehalten.
- Seite 17 Anregungen nutzen Sie unsere FunkBroschüre Art.-Nr. 05420 zum Mitnehmen! FUNKDesign Finden Sie zu Hause in Fernbedienung Ruhe Ihre Sender Problemlösung! Art.-Nr. 05399 Art.-Nr. 05412 FUNK- FUNKSchlüssel- Fernbedienung sender Sender Sender Art.-Nr. 05402 Art.-Nr. 05255 FUNK16-Kanal FUNK- Wandsender Bewegungsmelder Sender Sender...
- Seite 18 keiteN deS -funkSySteMS! Empfänger Zwischenstecker Art.-Nr. 05397 Art.-Nr. 05244 Art.-Nr. 05285 Art.-Nr. 05250 FUNKSchalter FUNK- FUNKSchalter FUNKSchalter Empfänger Helligkeitsregler Empfänger Empfänger 1000 W Empfänger 3500 W, IP X4 3500 W u.P. Art.-Nr. 05413 Art.-Nr. 05406 Art.-Nr. 05411 FUNKGong FUNKSchalter FUNK- Empfänger Helligkeitsregler Empfänger Empfänger...
- Seite 19 Sender + Empfänger Art.-Nr. 05241 Art.-Nr. 05422 FUNKSet FUNKSignalver- Helligkeitsregler stärker Sender + Empfänger Art.-Nr. 05242 FUNKSet Schalter Sender + Empfänger Art.-Nr. 05395 FUNKSet Schalter Sender + Empfänger Art.-Nr. 05289 FUNKSet Schalter IP 44 Sender + Empfänger Art.-Nr. 14912 FUNKGong für Steckdose Sender + Empfänger...
- Seite 20 Liebe Kundin, lieber Kunde, bitte unbedingt beachten: Elektronische Geräte dür fen nicht in den Hausmüll Jeder Verbraucher ist gesetzlich ver- pflichtet, alle elektronischen Geräte, bei einer Sammelstelle seiner Gemeinde/sei- nes Stadtteils abzu geben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entla- denem Zustand abgeben! *) gekennzeichnet mit Cd = Cadmium...
- Seite 21 Handels-und Produktionsgesellschaft für Elektrozubehör mbH Harkortstr. 2 58339 Breckerfeld · Germany Tel: +49 2338 - 808-0 Fax: +49 2338 - 808-101 www.duewi.de Technische Änderungen ohne Vorankündigung vorbehalten. MH 07.06...
