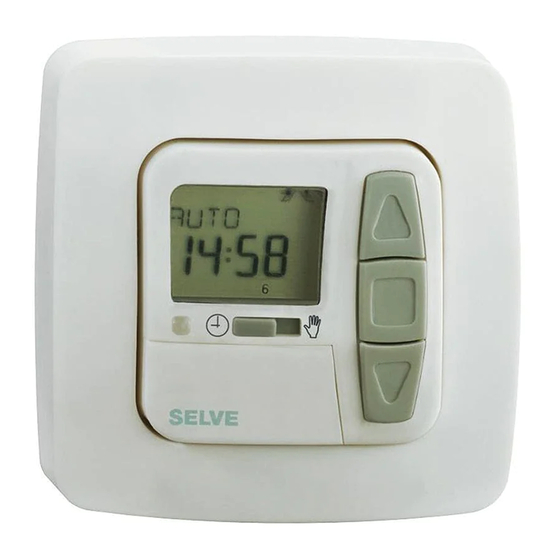

Inhaltszusammenfassung für Selve i-Timer Plus

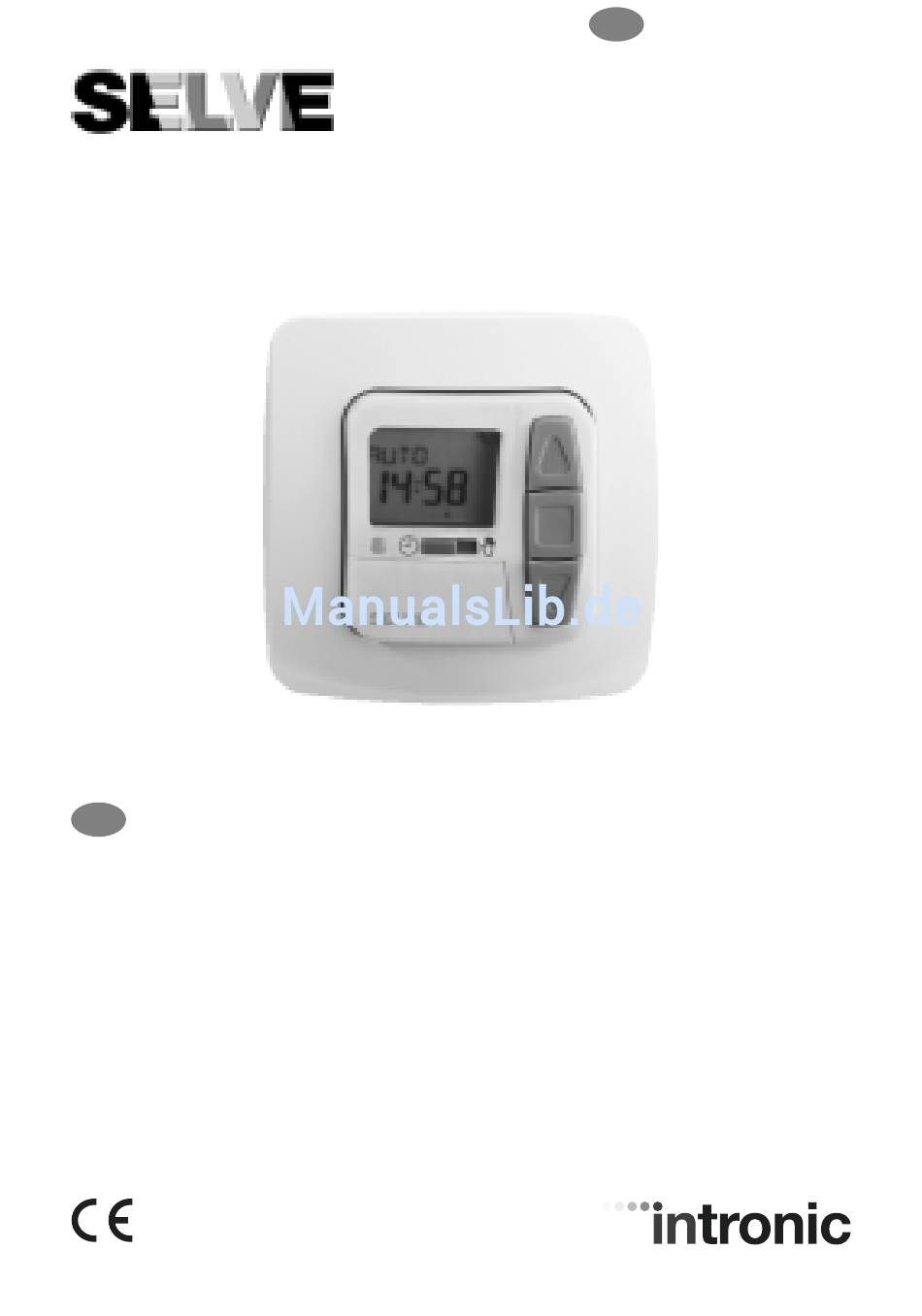

- Seite 1 Plus Bedienungsanleitung ... . Seite 4 Bitte bewahren Sie die Anleitung auf !
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..............4 Anzeigen- und Tastenerklärung ...........5 Allgemeines ................6 Bestimmungsgemäße Verwendung..........6 Montage/Anschluss ..............7 Inbetriebnahme................10 Werkseinstellung .................10 Funktions-/Begriffserklärungen Allgemein ................11 Menü UHR/DAT ..............12 Menü PROGRAMM ...............12 Menü EINSTELLUNG ............17 Menü FUNKTION..............19 Programmierung................15 Betriebsmodus (Menüübersicht) ...........21 UHR/DAT (Uhrzeit und Datum einstellen).......21 PROGRAMM PROG1/ ASTRO (Astrofunktion + Sperrzeiten ) .........22... - Seite 3 Inhaltsverzeichnis EINSTELLUNG URLAUB, LICHTSENSOR (Urlaub OFF/ON, Sonne/Dämmerung) ......29 ZWISCHENPOSITION, LUEFTUNG/WENDUNG, Prog1 ENDLAGE (Zeit/Lageprogrammierung)....30 Prog2 ENDLAGE (Lageprogrammierung).....31 DEUTSCH/ASTROVERSCHIEBUNG (Sprachauswahl, Astroverschiebung) ......32 EXPERTEN MODUS Städteauswahl, (LAENGE, BREITE, ZEITZONE) ........33 SO/WI (Autom. Sommer-/Winterzeitumstellung)...34 FUNKTION ROLLLADEN/JALOUSIE, ANTRIEBSSTEUERGERAET/ GRUPPENSTEUERGERAET, LAUFZEIT (Auswahl des Behanges, Auswahl als Antriebssteuergerät/Gruppensteuergerät, Laufzeit des Rollladens/Jalousie)........35 EXTERN ON/OFF/SCHALTER, NOTSIGNAL ON/OFF...
-
Seite 4: Sicherheitshinweise
Bestimmungen für nasse und feuchte Räume nach VDE 100 sind beim Anschluss einzuhalten. • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte SELVE-Originalteile. • Halten Sie Personen aus dem Fahrbereich der Anlage fern. • Halten Sie Kinder von Steuerungen fern. -
Seite 5: Anzeigen- Und Tastenerklärung
Anzeigen- und Tastenerklärung Anzeigen- und Tastenerklärung Hand-/ Automatik- Schiebeschalter AUF-Taste Notsignalkon- STOPP-Taste trollleuchte AB-Taste Abdeckklappe Tasten unter der Abdeckklappe MENUE-Taste RESET-Taste OK-Taste – Taste + Taste Displaysymbolik Programm Einstellung Funktion Astro Uhr/Datum Textzeile Auffahrt Ziffernanzeige Wochentage Abfahrt (Mo.-So.) -
Seite 6: Allgemeines
Plus zu einer komfortablen Sonnenschutz-Steuerung (Beschattung der Pflanzen und Möbel) erweitert werden. Bestimmungsgemäße Verwendung Der i-Timer Plus darf nur für die Ansteuerung von Rollladen- und Jalousieanlagen verwendet werden. Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel durchgeführt werden. -
Seite 7: Montage/Anschluss
Montage/Anschluss Hinweis • Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine autorisierte Fachkraft. Warnung! • Wird mehr als ein Antrieb über den i-Timer Plus ange- steuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Beachten Sie den Schaltstrom des Warnung! Gerätes. - Seite 8 Montage/Anschluss Anschluss als Antriebssteuergerät 3. Setzen Sie die Schutzkappe wieder auf das Netzteil. 4. Befestigen Sie das Netzteil in der Dose. 5. Setzen Sie das Bedienteil in den Rahmen und stecken Sie es in das Netzteil ein.
- Seite 9 Montage/Anschluss Anschluss als Gruppensteuergerät 3. Setzen Sie die Schutzkappe wieder auf das Netzteil. 4. Befestigen Sie das Netzteil in der Dose. 5. Setzen Sie das Bedienteil in den Rahmen und stecken Sie es in das Netzteil ein. Lichtsensoren Hinweis: Es kann am Gerät ein Lichtsensor angeschlossen werden, siehe Bedienungsanleitung des i-Light Sensor.
-
Seite 10: Inbetriebnahme
- SO/WI ON Funktion: - ROLLLADEN, ANTRIEBSSTEUERGERAET, EXTERN SCHAL- TER, NOTSIGNAL ON, EXPERTEN MODUS OFF Hinweis: Durch Drücken der RESET-Taste (mit einem Kugelschreiber oder Ähnlichem) wird der i-Timer Plus in die Werkseinstellung zurückge- setzt. Ausnahme: Menü Funktion, Sprachauswahl und Städteauswahl. -
Seite 11: Funktions-/Begriffserklärungen Allgemein
Funktions-/Begriffserklärungen Funktions-/Begriffserklärungen Allgemein Hand-/Auto-Schiebeschalter In der Schiebeschalterstellung „Hand“ werden nur manuelle Fahrbefehle ausgeführt (z.B.: AUF, STOPP, AB per Tastendruck). In der Schiebeschalterstellung „Auto“ werden automatische Fahrbefehle ausgeführt (z.B.: Beschattungsfunktion, Dämme- rungsfunktion, Zeit, Astrofunktion,...). Notsignalkontrollleuchte Ein Notsignal wird durch das Aufleuchten der Notsignalkontroll- leuchte signalisiert. -
Seite 12: Menü Uhr/Dat
übersicht oder in den Betriebsmodus. Es erfolgt keine Speiche- rung des aktuell angezeigten Wertes. RESET-Taste Durch Drücken der RESET-Taste (mit einem Kugelschreiber oder Ähnlichem) wird der i-Timer Plus in die Werkseinstellung zurückgesetzt. Ausnahme: Menüpunkt Funktion, Sprachauswahl und Stadt- auswahl. MENUE UHR/DAT In diesem Menü... - Seite 13 Funktions-/Begriffserklärungen ASTRO Der i-Timer Plus steuert automatisch den Rollladen oder die Jalousie zu den Sonnenauf- und Sonnenuntergangszeiten. Diese Zeiten gelten als Richtwerte.
- Seite 14 Funktions-/Begriffserklärungen ASTRO ABEND Steuert die Auffahrt nach der eingestellten Schaltzeit. Die Abfahrt erfolgt nach Astrofunktion. INDIVIDUELL Steuert die Auf- und Abfahrt nach den von Ihnen eingestellten Schaltzeiten. WOCHE Mit dem Menü WOCHE legen Sie gleiche Fahrzeiten von Montag – Sonntag (1-7) fest. BLOCK Mit dem Menü...
- Seite 15 Funktions-/Begriffserklärungen EINZEL Mit dem Menü EINZEL stellen Sie für jeden Tag der Woche Fahrzeiten separat ein. SPERRZEIT Verhindert ein zu frühes Auf- und Abfahren des Rollladens durch die Astro Funktion. Beispiel: Astrozeit 5:30 Sperrzeit 6:30 Der Rollladen fährt nicht vor 6:30 auf. Astrozeit 17:00 Sperrzeit...
- Seite 16 Funktions-/Begriffserklärungen OFFSET Mit dem Menü OFFSET kann eine zusätzliche Schaltzeit programmiert werden. Diese ist abhängig von der PROG1 Schaltzeit (max. +/- 240 Min.). Beispiel: Astrozeit 20:00 Offset + 60 Min. Der Rollladen fährt um 20.00 Uhr in Lüftungsposition und um 21.00 Uhr in die untere Endlage.
-
Seite 17: Menü Einstellung
Funktions-/Begriffserklärungen MENUE EINSTELLUNG Im Menü EINSTELLUNG haben Sie folgende Möglichkeiten • URLAUB • SONNE (bei angeschlossenem Sensor) • DAEMMER (bei angeschlossenem Sensor) • ZWISCHENPOSITION • LUEFTUNG/WENDUNG • PROG1 (ENDLAGE, ZWISCHENPOSITION, LUEFTUNG/WENDUNG) • PROG2 (ENDLAGE, ZWISCHENPOSITION, LUEFTUNG/WENDUNG) • TEST MODUS (bei angeschlossenem Sensor) •... - Seite 18 Funktions-/Begriffserklärungen ZWISCHENPOSITION Die Zwischenposition ist eine frei wählbare Position des Rollla- dens/Jalousie zwischen der oberen und unteren Endlage. Diese Position kann nach der Programmierung aus der oberen Endla- ge angefahren werden. Dazu drücken Sie die AB-Taste zweimal kurz nacheinander. LUEFTUNG/WENDUNG Die Lüftungs-/Wendeposition ist eine frei wählbare Position des Rollladens/Jalousie zwischen der unteren und oberen Endlage.
-
Seite 19: Menü Funktion
• EXTERN (SCHALTER/OFF/ON) Schaltung externer Gruppeneingänge • NOTSIGNAL • EXPERTEN MODUS • ERSTINBETRIEBNAHME (für Servicezwecke) • RELAIS (für Servicezwecke) • GES-ZEIT (für Servicezwecke) ANTRIEBSSTEUERGERAET Der Antrieb wird direkt an den i-Timer Plus angeschlossen. GRUPPENSTEUERGERAET Der i-Timer Plus steuert eine Gruppe an. - Seite 20 Funktions-/Begriffserklärungen EXTERN OFF/ EXTERN ON/ EXTERN SCHALTER • EXTERN OFF Gruppeneingänge sind immer ausgeschaltet. • EXTERN ON Gruppeneingänge sind immer eingeschaltet. • EXTERN SCHALTER Gruppeneingänge sind im Auto-Modus ein- geschaltet, im Hand-Modus ausgeschaltet. EXPERTEN MODUS Ist Ihnen die Städteauswahl (EXPERTEN MODUS OFF) zu ungenau, können Sie eine Feineinstellung über den Längen- und Breiten-Grad vornehmen (EXPERTEN MODUS ON).
-
Seite 21: Programmierung
Programmierung Programmierung Betriebsmodus (Menüübersicht) Betriebsmodus UHR/DAT PROGRAMM EINSTELLUNG FUNKTION PROG1 PROG2 1. Drücken Sie die MENUE-Taste UHR/DAT erscheint. 2. Um weitere Menüs auszuwählen, drücken Sie die +/– Tasten. 3. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen. UHR/DAT (Uhrzeit und Datum einstellen) UHR/DAT UHRZEIT JAHR... -
Seite 22: Prog1/ Astro
Programmierung PROG1/ ASTRO WOCHE (Astrofunktion für Woche + Sperrzeiten PROG1/ ASTRO BLOCK (Astrofunktion für Block1/2 + Sperrzeiten PROG1/ ASTRO EINZEL (Astrofunktion für Einzel + Sperrzeiten PROG1 WOCHE/ ASTRO BLOCK/ SPERRZEIT SPERRZEIT EINZEL PROGRAMM 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste, bis PROGAMM erscheint. - Seite 23 Programmierung 8. Mit den +/- Tasten stellen Sie jetzt die SPERRZEIT und die SPERRZEIT ein. Bestätigen Sie jede Eingabe mit OK. 9. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen.
-
Seite 24: Prog1/ Astro Abend
Programmierung PROG1/ ASTRO ABEND WOCHE (Astrofunktion Abend für Woche + Schaltzeit + Sperrzeit PROG1/ ASTRO ABEND BLOCK (Astrofunktion Abend für Block1/2 + Schaltzeit + Sperrzeit ) PROG1/ ASTRO ABEND EINZEL (Astrofunktion Abend für Einzel + Schaltzeit + Sperrzeit PROG1 WOCHE/ ASTRO BLOCK/ SCHALTZEIT... - Seite 25 Programmierung 8. Mit den +/- Tasten, stellen Sie jetzt die SCHALTZEIT ein. Bestätigen Sie die Eingabe mit OK. 9. Mit den +/- Tasten, stellen Sie jetzt die SPERRZEIT ein. Bestätigen Sie die Eingabe mit OK. 10. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen.
-
Seite 26: Prog1/Individuell
Programmierung PROG1/INDIVIDUELL WOCHE (Individuelle Schaltzeit für Woche) PROG1/INDIVIDUELL BLOCK (Individuelle Schaltzeit für Block1/2) PROG1/ INDIVIDUELL EINZEL (Individuelle Schaltzeit für Einzel) PROG1 WOCHE/ INDIVIDUELL BLOCK/ SCHALTZEIT SCHALTZEIT EINZEL PROGRAMM 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste, bis PROGAMM erscheint. -
Seite 27: Prog2/Individuell
Programmierung PROG2/ INDIVIDUELL WOCHE (Individuelle Schaltzeit für Woche) PROG2/ INDIVIDUELL BLOCK (Individuelle Schaltzeit für Block1/2) PROG2/ INDIVIDUELL EINZEL (Individuelle Schaltzeit für Einzel) PROG2 WOCHE/ INDIVIDUELL BLOCK/ SCHALTZEIT SCHALTZEIT EINZEL PROGRAMM 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste, bis PROGAMM erscheint. -
Seite 28: Prog2/Offset
Programmierung PROGRAMM PROG2/OFFSET (z.B. Abfahrzeit Abend auf Lüftungsposition) PROG2 OFFSET PROGRAMM OFFSET 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste, bis PROGAMM erscheint. 3. Bestätigen Sie mit OK. 4. Drücken Sie die + Taste PROG2 erscheint. 5. -
Seite 29: Urlaub, Lichtsensor (Urlaub Off/On, Sonne/Dämmerung)
Programmierung EINSTELLUNG URLAUB, LICHTSENSOR (Urlaub OFF/ON, Sonne/Dämmerung) EINSTELLUNG weiter LICHT- URLAUB SENSOR n chste OFF/ON VORHANDEN ? Seite SONNE DAEMMER 1. Drücken Sie die MENUE-Taste. 2. Um das Menü EINSTELLUNG auszuwählen, drücken Sie die + Taste, bis EINSTELLUNG erscheint. 3. Bestätigen Sie mit OK 4. -
Seite 30: Zwischenposition, Lueftung/Wendung, Prog1 Endlage (Zeit/Lageprogrammierung)
Programmierung EINSTELLUNG ZWISCHENPOSITION, LUEFTUNG/WENDUNG, Prog1 ENDLAGE (Zeit/Lageprogrammierung) weiter Fort- ZWISCHEN- LUEFTUNG PROG1 n chste POSITITION (WENDUNG) ENDLAGE setzung Seite PROG1 ZWISCHEN- POSITION PROG1 LUEFTUNG 1. Sie haben die Menüpunkte URLAUB/LICHTSENSOR bestätigt. ZWISCHENPOSITION erscheint. 2. Mit der +/- Taste können Sie die Fahrzeit zur ZWISCHENPOSI- TION einstellen. -
Seite 31: Prog2 Endlage (Lageprogrammierung)
Programmierung EINSTELLUNG PROG2 ENDLAGE (Lageprogrammierung) weiter Fort- PROG2 n chste setzung ENDLAGE Seite PROG2 ZWISCHEN- POSITION PROG2 LUEFTUNG Hinweis: Nur wenn in PROG2 eine Zeit eingestellt ist, wird Ihnen dieses Dialogfenster angezeigt. 1. Sie haben den Menüpunkt PROG1 ENDLAGE bestätigt. PROG2 ENDLAGE erscheint. -
Seite 32: Deutsch/Astroverschiebung (Sprachauswahl, Astroverschiebung)
Programmierung EINSTELLUNG DEUTSCH/ASTROVERSCHIEBUNG (Sprachauswahl, Astroverschiebung) TEST MODUS ASTRO- Fort- Fort- DEUTSCH setzung ON/OFF VERSCHIEBUNG setzung weiter ASTRO- n chste VERSCHIEBUNG Seite Hinweis: Nur wenn ein Lichtsensor im Gerät eingesteckt ist, wird Ihnen der Menüpunkt TEST MODUS angezeigt. 1. Sie haben den Menüpunkt PROG2 ENDLAGE bestätigt. TEST MODUS ON/OFF erscheint. -
Seite 33: Experten Modus Städteauswahl (Laenge, Breite, Zeitzone)
Programmierung EINSTELLUNG EXPERTEN MODUS Städteauswahl (LAENGE, BREITE, ZEITZONE) EXPERTEN weiter Fort- n chste KASSEL MODUS setzung ON/OFF Seite LAENGE BREITE ZEITZONE 1. Sie haben die Funktion ASTROVERSCHIEBUNG bestätigt. Stadtauswahl (KASSEL) erscheint. 2. Mit der +/- Taste können Sie die nächstgelegene Stadt einstellen. 3. -
Seite 34: So/Wi (Autom. Sommer-/Winterzeitumstellung)
Programmierung EINSTELLUNG SO/WI (Automatische Sommer-/Winterzeitumstellung) Fort- SOWI Fort- EINSTELLUNG setzung ON/OFF setzung 1. Sie haben die Funktion ZEITZONE bestätigt. SO/WI erscheint. 2. Mit der +/- Taste können Sie SO/WI ein- oder ausschalten. 3. Bestätigen Sie Ihre Auswahl mit OK. 4. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen. -
Seite 35: Funktion Rollladen/Jalousie, Antriebssteuergeraet/ Gruppensteuergeraet, Laufzeit
Programmierung FUNKTION (nur bei abgezogenem Bedienteil, nur für Fachper- sonal) ROLLLADEN/JALOUSIE, ANTRIEBSSTEUERGERAET/GRUP- PENSTEUERGERAET, LAUFZEIT (Auswahl des Behanges, Auswahl als Antriebssteuergerät/Gruppen- steuergerät, Laufzeit des Rollladens/Jalousie) FUNKTION weiter ROLLADEN / ANTRIEBSSTEUERGERAET/ nächste LAUFZEIT JALOUSIE GRUPPENSTEUERGERAET Seite 1. Drücken Sie die MENUE-Taste. 2. Um das Menü FUNKTION auszuwählen, drücken Sie die + Taste, bis FUNKTION erscheint. -
Seite 36: Extern On/Off/Schalter, Notsignal On/Off (Verarbeitung Externer Signale, Verarbeitung Von Notsignalen)
Programmierung FUNKTION (nur bei abgezogenem Bedienteil, nur für Fachper- sonal) EXTERN ON/OFF/SCHALTER, NOTSIGNAL ON/OFF (Verarbeitung externer Signale, Verarbeitung von Notsignalen) weiter Antriebssteuer- Fort- EXTERN nächste gerät setzung SCHALTER Seite EXTERN OFF NOTSIGNAL ON/OFF EXTERN ON 1. Sie haben die Funktion LAUFZEIT bestätigt. EXTERN SCHALTER erscheint. -
Seite 37: Erstinbetriebnahme, Relais, Ges-Zeit (Datum Der Erstinbetriebnahme, Relaisschalthäufigkeit, Gesamtlaufzeit)
Programmierung FUNKTION (nur bei abgezogenem Bedienteil, nur für Fachper- sonal) ERSTINBETRIEBNAHME, RELAIS, GES-ZEIT (Datum der Erstinbetriebnahme, Relaisschalthäufigkeit, Gesamtlaufzeit) EXPERTEN Fort- ERSTIN- MODUS RELAIS GES-ZEIT setzung BETRIEBNAHME OFF / ON FUNKTION 1. Sie haben die Funktion NOTSIGNAL ON/OFF bestätigt EXPERTEN MODUS OFF/ON erscheint. 2. -
Seite 38: Technische Daten
Unterputz Ø 58 mm Wandeinbau Aufputz in entsprechendem AP-Gehäuse Technische Änderungen vorbehalten. Allgemeine Konformitätserklärung: Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der i-Timer Plus in Übereinstimmung mit den grundlegenden Anforde- rungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. -
Seite 39: Hinweise Für Die Fehlersuche
Längengrad eingeben Längengrad einstellen Urlaubsfunktion Urlaubsfunktion eingeschaltet ausschalten Astroverschiebung ist Astroverschiebung ist eingestellt anpassen Der i-Timer Plus führt Der Schiebeschalter steht Schiebeschalter auf die eingestellten auf Handbetrieb Automatikbetrieb stellen Schaltbefehle nicht aus Der i-Timer Plus führt Urlaubsfunktion ist Urlausbfunktion die eingestellen... -
Seite 40: Gewährleistung
Gewährleistung Gewährleistung Die Gewährleistungsdauer der SELVE GmbH & Co. KG für Neuge- räte, die entsprechend der Einbauanleitung montiert wurden, beträgt 24 Monate ab Kaufdatum. Sie endet spätestens 30 Monate nach dem Herstellungsdatum. Die Gewährleistung erstreckt sich auf alle Konstruktions-, Material- und Fabrikationsfehler.
