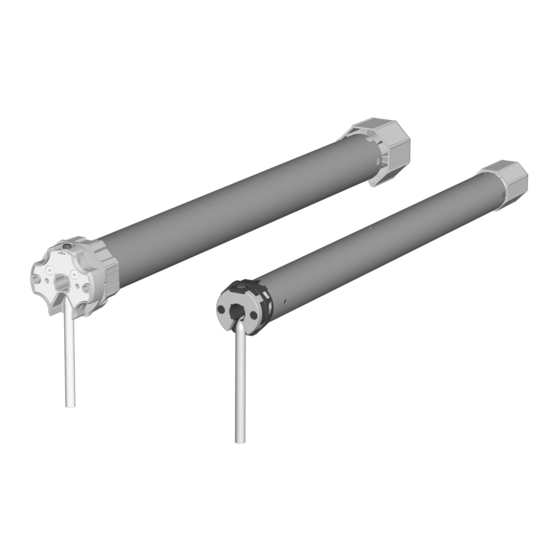

Betriebs- und Montageanleitung von RADEMACHER Rohrmotoren. . ......................................................1
Gültig für die Serien: / Applicable for the following series: RolloTube Intelligent Small/Medium
Artikelnummern / Item numbers: 2640 06 95 / 2640 10 95 / 2660 10 95 / 2660 20 95 / 2660 30 95 / 2660 40 95 / 2660 50 95
Bitte notieren: / Please note:
Montageort: / Site of installation:
.................................................................................................................................
Seriennummer: / Serial number:
.................................................................................................................................
VBD 550-1 (09.13)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RADEMACHER 2640 10 95
Inhaltszusammenfassung für RADEMACHER 2640 10 95
- Seite 1 Gültig für die Serien: / Applicable for the following series: RolloTube Intelligent Small/Medium Artikelnummern / Item numbers: 2640 06 95 / 2640 10 95 / 2660 10 95 / 2660 20 95 / 2660 30 95 / 2660 40 95 / 2660 50 95...
-
Seite 2: Sehr Geehrte Kunden
Sehr geehrte Kunden..mit dem Kauf dieses Rohrmotors haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen. Die RADEMACHER Rohrmotoren sind unter Aspekten des größten Komforts entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren. -
Seite 3: Inhaltsverzeichnis
Den Rohrmotor konfigurieren ................21 Die Werkseinstellungen bei der Inbetriebnahme laden .........21 Das Reversieren nach der Hinderniserkennung ein-/ausschalten ......22 Den automatischen Behanglängengausgleich ein-/ausschalten......22 Was tun, wenn... ? ..................23 Technische Daten ...................25 Parametrierung von KNX/EIB-Jalousie-Aktoren für RADEMACHER Rohrmotoren ..25 CE-Zeichen und EG Konformität ................25 Garantiebedingungen..................26... -
Seite 4: Abbildungen
Abbildungen (10) (11) (12) (13) (14) (15) (17) (16) (18) (19) = (D/2) L = A - (B + C) (10) (10) (20) SW 40 (20) (11) (12) (13) (14) -
Seite 5: Legende Zur Gesamtansicht ( Abbildung )
Legende zur gesamtansicht ( Abbildung ) Gegenlager Vergleichen Sie nach dem Auspacken: (2) Kugellager ◆ den Packungsinhalt mit den Angaben zum Lieferumfang auf der Verpackung. Achsstift der Walzenkapsel ◆ den Motortyp mit den entsprechenden Angaben auf dem Typenschild. (4) Walzenkapsel (5) Wickelwelle... -
Seite 6: Allgemeine Sicherheitshinweise
Lassen Sie sich bei der Auswahl eines Rohrmotors von einem Fachhändler beraten und beachten Sie die entsprechenden Zugkraftangaben auf unserer Internetseite: www.rademacher.de Falsche Verwendung Verwenden Sie den Rohrmotor nie..in Anlagen mit erhöhten sicherheitstechnischen Anforderungen od. erhöhter Unfallgefahr. -
Seite 7: Funktionsbeschreibung
Funktionsbeschreibung Die RADEMACHER Rohrmotoren RolloTube Intelligent dienen zum Öffnen und Schließen Funktionsübersicht: von Rollläden und Markisen. ◆ Inbetriebnahme mit einem Fahrbefehl. Selbstlernender Motor mit vollautomatischer Endpunkteinstellung. Die RolloTube Intelligent Rohrmotoren sind mit dem neuen Safe-Drive-Verfahren zur Positionserfassung, Drehmomentüberwachung und Hinderniserkennung ausgestattet. Die ◆... -
Seite 8: Wichtige Montagehinweise
Notwendige Mindestbreite des Rollladenkastens: Die folgenden Einbauhinweise gelten für Standardeinbausituationen in Verbindung Rohrmotortyp: Small Medium mit RADEMACHER-Rohrmotoren und -Zubehör. Mindestbreite ca.: 56 cm 67 cm Der Antriebskopf (12) des Motors kann auf der rechten oder der linken Seite des Rollladenkastens eingebaut werden. In dieser Anleitung ist der Einbau für die rechte... -
Seite 9: Montieren Der Lager (Abbildung )
Montieren der Lager (Abbildung ) Achten Sie auf den waagerechten Einbau der Lager. Ein schief auf- WICHtIg gewickelter Rollladen kann den Antrieb blockieren und zerstören. Im eingebauten Zustand muss der aufgewickelte Rollladen senkrecht in die Füh- rungsschiene des Fensters einlaufen. Bestimmen Sie zuerst die Position von Antriebs (13) - und gegenlager Befestigen Sie die Lager je nach Lagertyp und bauseitigen gege- (1) im Rollladenkasten. -
Seite 10: Montage Des Mitnehmers Mit Freilauf (Abbildung )
Montage des Mitnehmers mit Freilauf (Abbildung * = Auslieferungszustand WICHtIg (19) Soll der Rohrmotor mit der automatischen Endpunkteinstellung und mit der Hinderniserkennung arbeiten, müssen Sie den Mitnehmer (8) mit Freilauf montieren. Schieben Sie den Mitnehmer (8) so auf den Abtriebsadapter (19), dass er Freilauf hat und hinter dem Rastbügel (7) einrastet. -
Seite 11: Rohrmotor In Die Wickelwelle Schieben (Abbildung )
Rohrmotor in die Wickelwelle schieben (Abbildung ) Schlagen Sie nie den Motor (9) mit gewalt in die Wickelwelle (5) ein.. STOP Das führt zu seiner Zerstörung. Schieben Sie zuerst den Mitnehmer (8) in die Wickelwelle (5). Drücken Sie danach die Wickelwelle (5) vollständig auf den Adapter (10). WICHtIg WICHtIg Bei Wickelwellen mit innenliegender Falz muss der Motor (9) ausreichend Freiraum haben. -
Seite 12: Einstecken Der Walzenkapsel (Abbildung )
Vorbereitungen bei Verwendung von Präzisionsrohren (Abbildungen Den Rohrmotor in das Präzisionsrohr schieben. Markieren Sie vier Befestigungslöcher und bohren Sie diese anschließend durch das Präzisionsrohr in den Mitnehmer (8). ACHtuNg ◆ Bohren Sie nie tiefer als 10 mm in den Mitnehmer (8). ◆... -
Seite 13: Einbau Des Motors In Die Lager (Abbildung )
Stecken Sie das andere Ende der Wickelwelle (5) mit dem Kugellager bis er eingerastet ist. (2) in das gegenlager (1). Falls Sie ein anderes Antriebslager als das RADEMACHER-Clicklager HINWEIS verwenden, müssen Sie jetzt ggf. den Antrieb mit einem zweiten Die Setztaste (11) muss gut zugänglich sein. -
Seite 14: Sicherheitshinweise Zum Elektrischen Anschluss
Sicherheitshinweise zum Elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr Bei festinstallierten geräten... durch Stromschlag..muss gemäß DIN VDE 0700 installationsseitig eine Trennvorrichtung für jede Phase ◆ Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnungsweite von dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen min. -
Seite 15: Elektrischer Anschluss Des Rohrmotors (Abbildung K )
Verlegen Sie deshalb die Setzleitung (j) jedes einzelnen Rohrmotors bis in die jeweilige Abzweigdose, dadurch ist auch eine nachträgliche manuelle Einstellung der Endpunkte jederzeit möglich. Parallelschaltung mit Jalousieschaltern oder Jalousietastern Mit Jalousieschaltern oder Jalousietastern von RADEMACHER lassen sich bis zu 5 Motoren parallel schalten. Parallelschaltung mit RADEMACHER Steuerungen (z. B. troll Comfort) Anzahl der jeweils parallel schaltbaren Rohrmotoren, s. -
Seite 16: Anschluss Eines Externen Tasters (230 V/50 Hz) (Abbildung M )
Anschluss eines externen tasters (230 V/50 Hz) (Abbildung m ) ..zur nachträglichen Einstellung der Endpunkte mit der Setzleitung Legende (a). = Setztaste (11) (b) = Steuergerät (z. B. 1poliger Schalter/ Taster) (c) = Netz 230 V/50 Hz (d). = Schalterdose Anschlussbelegung (e). -
Seite 17: Endpunkte Einstellen
Endpunkte einstellen Lebensgefahr durch Abreißen des Motorkabels (15). WICHtIg ◆ Bei einem Betrieb ohne Stopper (21) kann der Rollladen in den Roll- Achten Sie darauf, dass das Motorkabel (15) während der Einstellungen nicht durch ladenkasten fahren und dort beschädigt werden. die Wickelwelle (5) erfasst bzw. -
Seite 18: Manuelle Einstellung Der Endpunkte
Manuelle Einstellung der Endpunkte Erstinstallation WICHtIg ◆ Bei einem Betrieb ohne Stopper (21) kann der Rollladen in den Rollla- Bei einer Erstinstallation kann der Rollladenmonteur die Einstellung der Endpunkte denkasten fahren und dort beschädigt werden. mit Hilfe der Setztaste (11) am Motor oder mit einem im Fachhandel erhältlichen Der Rollladen muss über Stopper (21) oder über eine Endschiene verfügen. -
Seite 19: Den Oberen Endpunkt Automatisch Einstellen Und Den Unteren Manuell Setzen
Den oberen Endpunkt automatisch einstellen und den unteren manuell setzen Den Rollladen aufwärts gegen den oberen Anschlag fahren, bis der Rohrmotor automatisch stoppt. ▲ ▼ WICHtIg Greifen Sie während der Fahrt nicht in den Ablauf ein. Der Rollladen muss ohne Unterbrechung nach oben fahren. Anschließend kehrt der Rohrmotor die Drehrichtung um und fährt den Rollladen nach unten. -
Seite 20: Oberen / Unteren Endpunkt Manuell Einstellen
Oberen / unteren Endpunkt manuell einstellen Schalter/Steuerung zuerst in den Hochlauf (▲) / tieflauf (▼) schalten. ▲ ▼ HINWEIS Trennen Sie bei falscher Drehrichtung die Zuleitung vom Netz und vertauschen Sie die beiden Adern L1 und L1 Die entsprechende Setztaste* drücken und festhalten, bis der gewün schte Endpunkt erreicht ist. oder Der Rollladen läuft hoch / runter * am Motor, dem Schnurschaltersetzgerät (22) oder dem externen Taster. -
Seite 21: Den Rohrmotor Konfigurieren
HINWEIS Rohrmotor individuell konfigurieren. Weitere Einstellungen können Sie mit dem optional erhältlichen RT ConfigTool durchführen. Bitte beachten Sie dazu die Angaben auf unserer Internetseite (www.rademacher.de). Folgende Einstellungen sind möglich. ◆ Die Werkseinstellungen laden. ◆ Das Reversieren nach der Hinderniserkennung ein-/ausschalten. -
Seite 22: Das Reversieren Nach Der Hinderniserkennung Ein-/Ausschalten
Das Reversieren nach der Hinderniserkennung ein-/ausschalten Zuerst die SEt-taste am Schurschaltersetzgerät (22) drücken und gedrückt halten und anschließend die Auf- oder Ab-taste 10 Sekunden lang drücken und halten. 10 s Nach 10 Sekunden ist die Funktion Reversieren ein/bzw. ausgeschaltet. Werkseinstellung = Reversieren ist eingeschaltet. Nach ca. -
Seite 23: Was Tun, Wenn
Anschluss auf Seite 14. Mögliche ursache: ◆ Die Steuerleitungen sind vertauscht. HINWEIS Nähere Angaben dazu finden Sie auf unserer Internetseite www.rademacher.de. Lösung: ◆ Trennen Sie die Zuleitung vom Netz und vertauschen Sie die Adern für und L1 Kurzbeschreibung zu Einstellung des oberen Endpunktes. - Seite 24 ◆ Lassen Sie die Anschlussarbeiten unbedingt von einer Elektrofachkraft durchführen und beachten Sie die Sicherheitshinweise zum elektri- schen Anschluss auf Seite 14. HINWEIS Nähere Angaben dazu finden Sie auf unserer Internetseite www.rademacher.de. Kurzbeschreibung zum Laden der Werkseinstellungen. Stellen Sie nach dem elektrischen Anschluss die ▲ ▼...
-
Seite 25: Technische Daten
Die Rohrmotoren der Serien Rollotube Intelligent Small und Medium (Art.-Nr.: 2640 06 95 / 2640 10 95 / 2660 10 95 / 2660 20 95 / 2660 30 95 / 2660 40 95 / 2660 50 95) erfüllen die Anforderungen der geltenden europäischen und... -
Seite 26: Garantiebedingungen
RADEMACHER Geräte-Elektronik GmbH gibt 5 Jahre Garantie für Neugeräte, die ent- sprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Ausgenommen von der garantie sind: ◆ Fehlerhafter Einbau oder Installation ◆ Nichtbeachtung der Einbau- und Bedienungsanleitung ◆...
