PowerBox Systems Lightibox SR Bedienungsanleitung
Quicklinks
Inhaltszusammenfassung für PowerBox Systems Lightibox SR

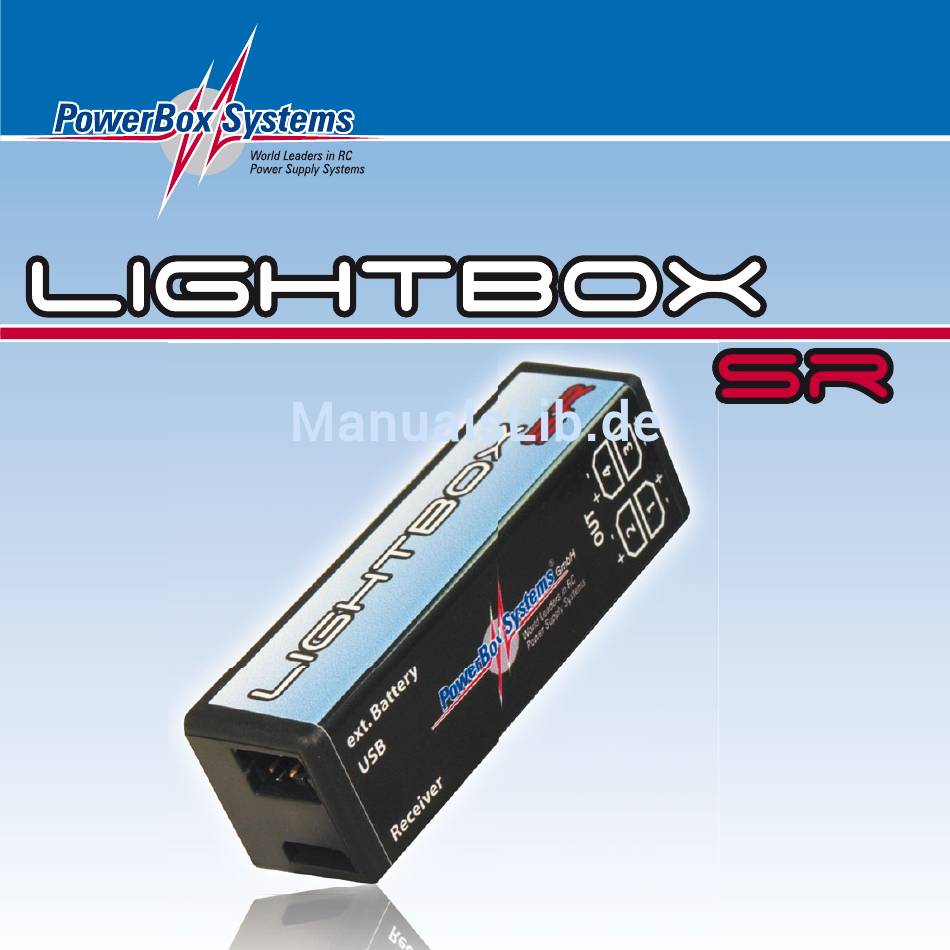

- Seite 1 Bedienungsanleitung ®...
- Seite 3 Dazu gehört natürlich eine Lichtsteuerung, die dem Original in nichts nachsteht. Die neu entwickelte LightBox SR von PowerBox Systems kann mithilfe der frei verfügbaren Terminal PC-Oberfläche alle erdenklichen Lichtsequenzen für Ihr Modell steuern.
- Seite 4 Features: - Vier getrennt einstellbare Ausgänge - Landelicht-, Blitzlicht-, Beacon- und Nachbrennerfunktion - steuerbar per PWM oder mit seriellen Signal - unterstützt werden folgende seriellen Systeme: Futaba S-BUS, Spektrum SRXL, Graupner SUMD, Multiplex M-Link, Jeti EX und UDI, JR X-BUS, PowerBUS - einstellbare Schaltschwellen - Lichtfunktionen voll konfigurierbar - einfach zu bedienende PC Oberfläche...
- Seite 5 2. Anschlüsse Eingang für optionalen externen Akku Ausgänge zu den LEDs Anschluss für den USB Interface Adapter Signaleingang, PWM oder seriell Polung der LED Ausgänge: -21-...
- Seite 6 3. Erste Schritte Verbinden Sie die LightBox SR mit dem Empfänger und schließen Sie die LEDs an. Achten Sie hierbei auf die Polung wie oben in der Grafik beschrieben. Bei falsch angeschlossenen LEDs entsteht kein Defekt, allerdings leuchten die LEDs nicht.
- Seite 7 Damit können mit einem herkömmlichen Servoausgang des Empfängers und einem 3-Stufenschalter in der ersten Schalterstellung 2x Blitzlicht und 1x Beaconlicht eingeschaltet werden, in der zweiten Schalterstellung zusätzlich ein Landelicht aktiviert werden. Die Schwelle zur Abschaltung der Beleuchtung bei Unterspannung ist auf 2,5V eingestellt und somit inaktiv.
- Seite 8 Erst dann starten Sie das Terminal Programm auf Ihrem PC. Wählen Sie oben LightBox und klicken Sie auf Weiter. Folgender Bildschirm ist zu sehen: -24-...
- Seite 9 Erklärung der Funktionen: Solid Light: Schaltbares Dauerlicht, nutzbar z.B. als Landescheinwerfer oder Cockpitbeleuchtung Flash Light: Blinklicht, nutzbar für Positionsleuchten oder Stroboskopeffekte Beacon Light: Drehende Lichtfunktion, simuliert einen Rotationseffekt Afterburner: Nachbrenner Simulation Abhängig von der gewählten Funktion stehen verschiedene Einstellungen zur Verfügung: ON/OFF Setpoint: hiermit kann man den Schaltpunkt einstellen.
- Seite 10 5. Abgesicherte Ausgänge Alle vier LED Ausgänge haben Sicherungen eingebaut. Sollte eine Überlastung eines Ausgangs oder ein Kurzschluss in der Verkabelung passieren, wird der Ausgang abgeschaltet. Somit ist auch bei einer Stromversorgung durch den Empfänger sichergestellt, dass die Empfangsanlage im Fehlerfall nicht betroffen ist.
- Seite 11 Hinweis: wird der Empfänger mit einer stabilisierten Spannung (z.B. aus einer PowerBox) betrieben, wird die CUT OFF VOLTAGE ca. 0,3V - 0,4V unter der stabilisierten Spannung eingestellt. Bei 5,9V wären das 5,6V CUT OFF VOLTAGE. Eine lange Zuleitung zur LightBox SR kann allerdings eine niedrigere Schwelle notwendig machen.
- Seite 12 8. Lieferumfang - LightBox SR - Patchkabel 24cm - 4 x LED Anschlusskabel - Klebepad - Bedienungsanleitung 9. Servicehinweis Um unseren Kunden guten Service bieten zu können, wurde ein Support Forum, für alle Fragen die unsere Produkte betreffen, eingerichtet. Das entlastet uns stark um nicht immer wieder häufig auftretende Fragen erneut beantworten zu müssen und gibt Ihnen die Möglichkeit schnelle Hilfe rund um die Uhr und auch an Wochenenden zu erhalten.
-
Seite 13: Service Adresse
10. Garantiebestimmungen PowerBox Systems legt bei der Entwicklung und der Fertigung besonderen Wert auf höchsten Qualitätsstandard, garantiert „Made in Germany“ ! Wir gewähren deshalb auf die PowerBox LightBox SR eine Garantie von 36 Monaten Verkaufsdatum. Garantie besteht darin, dass nachgewiesene Materialfehler von uns kostenlos behoben werden. Wir weisen vorsorglich darauf hin, dass wir uns vorbehalten, das Gerät auszutauschen, wenn... - Seite 14 11. Haftungsausschluss Sowohl die Einhaltung der Montagehinweise, als auch die Bedingungen beim Betrieb der PowerBox LightBox SR sowie die Wartung der gesamten Fern- steuerungsanlage können von uns nicht überwacht werden. Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der Anwendung und aus dem Betrieb der PowerBox LightBox SR ergeben oder in irgendeiner Weise damit zusammen hängen können.
- Seite 16 ® PowerBox-Systems GmbH zertifiziert nach DIN EN ISO 9001:2008 Ludwig-Auer-Straße 5 D-86609 Donauwörth Germany Tel: +49-906-22 55 9 Fax: +49-906-22 45 9 info@PowerBox-Systems.com www.PowerBox-Systems.com...
