Meterman DM73B Aufbau- Und Gebrauchsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Meterman DM73B
Inhaltszusammenfassung für Meterman DM73B

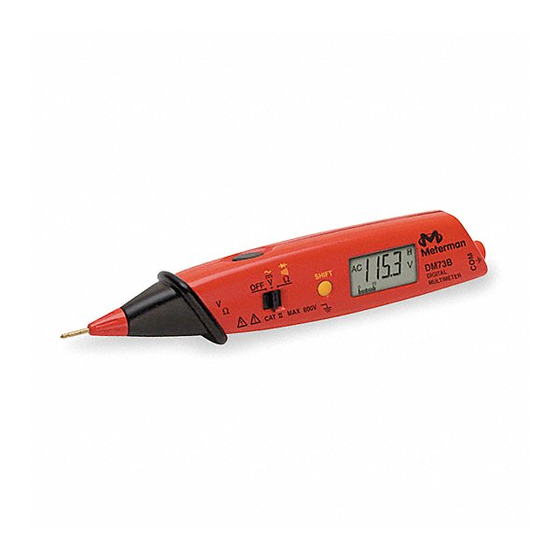

- Seite 1 Bedienungsanleitung Model DM73B Digitales Stift-Multimeter...
-
Seite 2: Gewährleistung
GEWÄHRLEISTUNG Das digitale Stift- Multimeter DM73B ist ab Kaufdatum für ein (1) Jahr gegen Material- und Herstellungsfehler gewährleistet. Siehe “Repara- tur” für Einzelheiten. Für weiterführende Ansprüche aus Garantiefäl- len, wie Folgeschäden, Gewinnausfälle usw. kommt nicht auf. INHALT Gewährleistung Warnungen und Sicherheitshinweise... -
Seite 3: Beschreibung
■ Meßspitzen und Stromkreis wäh-rend der Messung nicht berühren ■ Sich selbst isolieren ! ■ Gerät nicht in explosiver Umge- bung verwenden. Beschreibung Das DM73B ist ein digitales Stiftmultimeter zur Messung von Gleich- und Wechsel- spannung, Widerstand und Durchgang. Wahlmöglichkeiten umfassen Spannung (V) Widerstand (R), Diodentest, Durchgang mit Summer ( ), Ein- Aus, AC/ DC und Hold. -
Seite 4: Durchgangsprüfung
Durchgangsprüfung Stellen Sie den Funktionsschalter auf Ω . Drücken Sie einmal den Wahlknopf, so daß ( ) auf der LCD Anzeige erscheint. Verbinden Sie das Meßgerät mit dem Schaltkreis. Diodentest Stellen Sie den Funktionsschalter auf “Ω”. Drüchen Sie zweimal auf den Wahlknopf bis das ( ) auf der LCD Anzeige erscheint. -
Seite 5: Reinigung Des Gerätes
Lesen Sie die Gewährleistung bevor Sie eine Reparatur unter oder außerhalb Gewährleistung anfragen. Unter Gewährleistung bringen Sie bitte das def ekte Gerät zu einer anerkannten Meterman Test Tools Verkaufsstelle oder Servicestelle füreinen direkten Umtausch. Außerhalb Gewährleistung senden Sie das Gerät zu einer Meterman Test Tools anerkannten Servicestelle. -
Seite 6: Spezifikationen
U.S.A. Canada Europe Meterman Test Tools Meterman Test Tools Meterman Test Tools 1420 75th Street SW 400 Britannia Rd. E.Unit #1 52 Hurricane Way Everett, WA 98203 Mississauga, ON L4Z 1X9 Norwich, NR6 6JB, U.K. Tel: 1-877-596-2680 Tel: (905) 890-7600... -
Seite 7: Elektrische Spezifikationen
Umgebung von starken elektromagnetischen Feldern zu vermeiden. Spezifikationen können ohne vorherige Ansage geändert werden Elektrische Spezifikationen Genauigkeiten bei 23°C ± 5°C, < 75 % R.F. nicht kondensierend, für ein Jahr garantiert Gleichspannung Bereiche: 340mV, 3,4V, 34V, 340V, 600V Genauigkeit,: ± (0,5% vMW ± 2 Dgt) Eingangsimpedanz: 10MΩ... - Seite 8 Durchgangstest Akustisches Signal, 340Ω Bereiche: bei R < 30 Ω Ansprechzeit: < 0.5 s Leerlaufspannung: 3.0VDC typisch Überlastschutz: 500VDC oder AC eff Zubehör Meßkabel mit Krokodilklemme: TL73B Batterie, Typ: SR44, LR- 44, oder S76 Meßspitze: TP73B Gepolsterte Vyniltragetasche: VC11...
