Rasor FP70 Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Rasor FP70

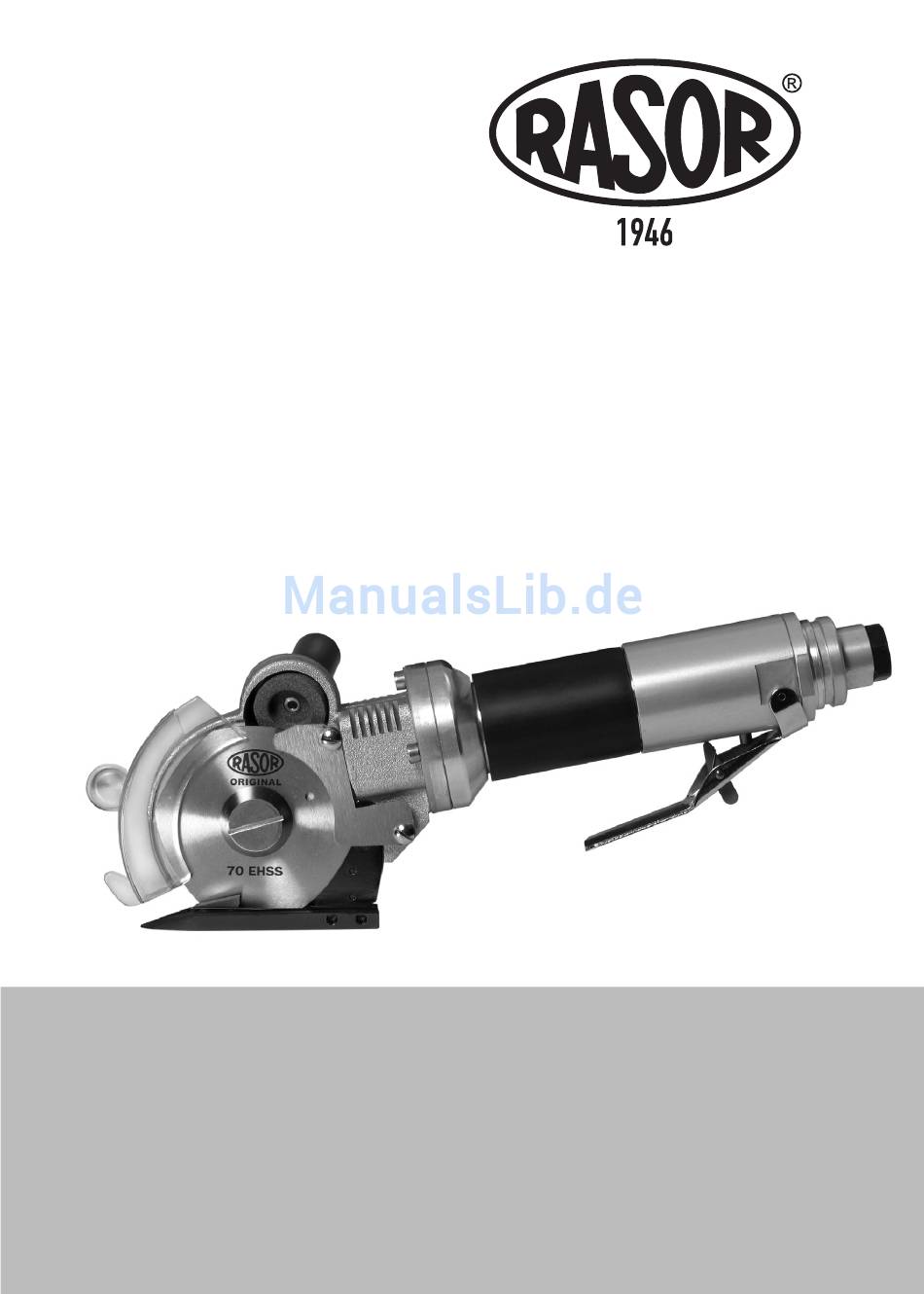

- Seite 1 FP70 PNEUMATISCHE SCHERE BENUTZERHANDBUCH...
-
Seite 2: Das Unternehmen
Unternehmertum durch professionelle Kontinuität aus. Was Rasor besonders auszeichnet ist die Tatsache, dass jeder Arbeitsschritt - von der ® Herstellung des Produkts bis zur Verpackung und Lieferung - in Rasor Betriebsgebäuden ® von qualifizierten Mitarbeitern, die im Geiste der Firmengründer ausgebildet wurden, ausgeführt wird. -
Seite 3: Allgemeine Sicherheitsvorschriften
Nicht zu dicke Materialien schneiden und auf einen einwandfreien Zustand der Klinge achten. • ZUFÄLLIGES EINSCHALTEN VERMEIDEN. Bevor die Schere FP70 in Betrieb genommen wird, überprüfen Sie die korrekte Installation. • ARBEITSKLEIDUNG. Keine weite Kleidung oder Schmuck tragen, welche von der Maschine erfasst werden könnten. - Seite 4 Der Originalbau der pneumatischen Schere darf unter keinen Umständen verändert werden. Bei Erhalt des Geräts muss überprüft werden, ob es der Bestellung entspricht. Wenn die Bestellung nicht korrekt ist, informieren Sie unverzüglich die Firma Rasor ® Überprüfen Sie das Gerät auch auf mögliche Transportschäden.
-
Seite 5: Transport Und Verpackung
2. TRANSPORT UND VERPACKUNG Die pneumatischer Schere wird in einem kleinen Koffer, in dem sich auch die verschiedenen Zubehörteile befinden, geliefert. Auf der Verpackung ist ein Aufkleber angebracht, der den Produktcode und die Seriennummer des bestellten Geräts angibt (siehe Abbildung 1). In der Verpackung befindet sich ein Beutel mit den folgenden Zubehörteilen (siehe Abbildung 2): 6-seitige Klinge in HSS Stahl;... -
Seite 6: Produktbeschreibung
4. PRODUKTBESCHREIBUNG Bei dem in diesem Handbuch beschriebenen Gerät handelt es sich um eine pneumatische Schere Modell FP 70 zum Schneiden von Geweben im Bereich der Textilindustrie, wie auch von anderen Materialien. Das Gerät ist sehr wendig, leicht und präzise beim Schneiden. Dank einer Stützvorrichtung vorne am Gerät und eines effizienten Schneidsystems mit sechseitiger Klinge kann die pneumatische Schere in unterschiedlichen Bereichen eingesetzt werden: besonders zum Schneiden von schwierigen Materialien wie Teppichen, polimerischen... -
Seite 7: Technische Merkmale
5. TECHNISCHE MERKMALE Technische Merkmale der pneumatischen Schere FP 70 Merkmale der verfügbaren Klingen 70EHSS 6-seitige Stahlklinge HSS Durchmesser Klinge 70 mm mit Gegenklinge aus Hartmetall 70SHSS 4-seitige Stahlklinge HSS Geschwindigkeit Klinge 950 Umdrehungen/Min. 70CEXT kreisförmige Klinge 70 mm Extrastahl Schnitthöhe ca. -
Seite 8: Anwendungsspezifische Sicherheitshinweise
• Immer auf die Position der Luftleitung achten, damit sie nicht von der Klinge beschädigt oder durchtrennt wird. • Die pneumatische Schere FP 70 darf auf O.E.M. Geräten montiert werden, sofern der Originalbau nicht verändert wird. Andernfalls muss die Veränderung von der Firma Rasor ® zertifiziert werden. - Seite 9 9. RESTRISIKEN Obwohl das Gerät sicher ist, müssen die Bediener aufmerksam sein und darauf achten, die eigene sowie die Sicherheit anderer nicht zu gefährden. Die Schere funktioniert auch mit ausgebauter Schutzvorrichtung. 10. VERWENDUNG Für die manuelle Verwendung der pneumatischen Schere sind die folgenden Anweisungen zu beachten: das zu schneidende Material auf einem Tisch vorbereiten;...
-
Seite 10: Schleifen Der Klinge
11.LUFTDRUCKMESSER (ZUBEHÖR) Die pneumatische Schere muss mit geschmieter Luft mit einem Druck von 4-6 bar versorgt werden. Rasor ® bietet einen Filterdruckminderer, der einen bereits geeichten Druckmesser enthält, als Zubehör an. Der in Abbildung 7 angezeigte Filterdruckminderer setzt sich aus den folgenden Teilen zusammen: 1 - Druckminderer;... -
Seite 11: Austauschen Der Klinge
5) Die abgenützte Klinge durch eine neue “2” ersetzen; dabei darauf achten, dass sie auf dem Zahnrad in der richtigen Position zentriert ist und dass die Seite mit der Aufschrift Rasor zum Bediener zeigt. 6) Alles wieder montieren und einige Schneid- und... -
Seite 12: Probleme Und Lösungen
FP092 DICHTUNG O-RING FP86146 KOMPLETTER STARTHEBEL KLINGENFIXIERUNG F 7020 HALTERUNG KOMPLETTER MOTOR F 7053 GESCHWEISSTER FUSS FP095 GRIFF FRN70P SATZ ZUBEHÖRTEILE FP70 SCHRAUBE 4MA BEFESTIGUNG F 7027 VERBINDUNGSSTÜCK F 7053CPL KOMPLETTER FUSS FP86010 KOLBENFÜHRUNG P006 MOTORHALTERUNG F 7028 ABSCHLUSSRING F 7054... -
Seite 14: Garantie
Schneideeinheit vorgenommen werden, wenn die Seriennummer verändert oder gelöscht wird, wenn Schaden durch unsachgemäße Verwendung oder durch abnormale Betriebsbedingungen verursacht wird, wenn sich herausstellt, dass das Gerät von nicht durch Rasor Elettromeccanica S.r.l. ® autorisiertem Personal abmontiert, verändert oder repariert wurde, wenn die Schneideeinheit für andere als die in diesem Handbuch angegebenen Zwecke... - Seite 15 RASOR ELETTROMECCANICA SRL Via Vincenzo Caldesi 6 20161 Milan ∙ Italy ph. +39 02 66 22 12 31 fax +39 02 66 22 12 93 info@rasor-cutters.com www.rasor-cutters.com FOLLOW US:...
