Inhaltszusammenfassung für Maxcess GMA-1

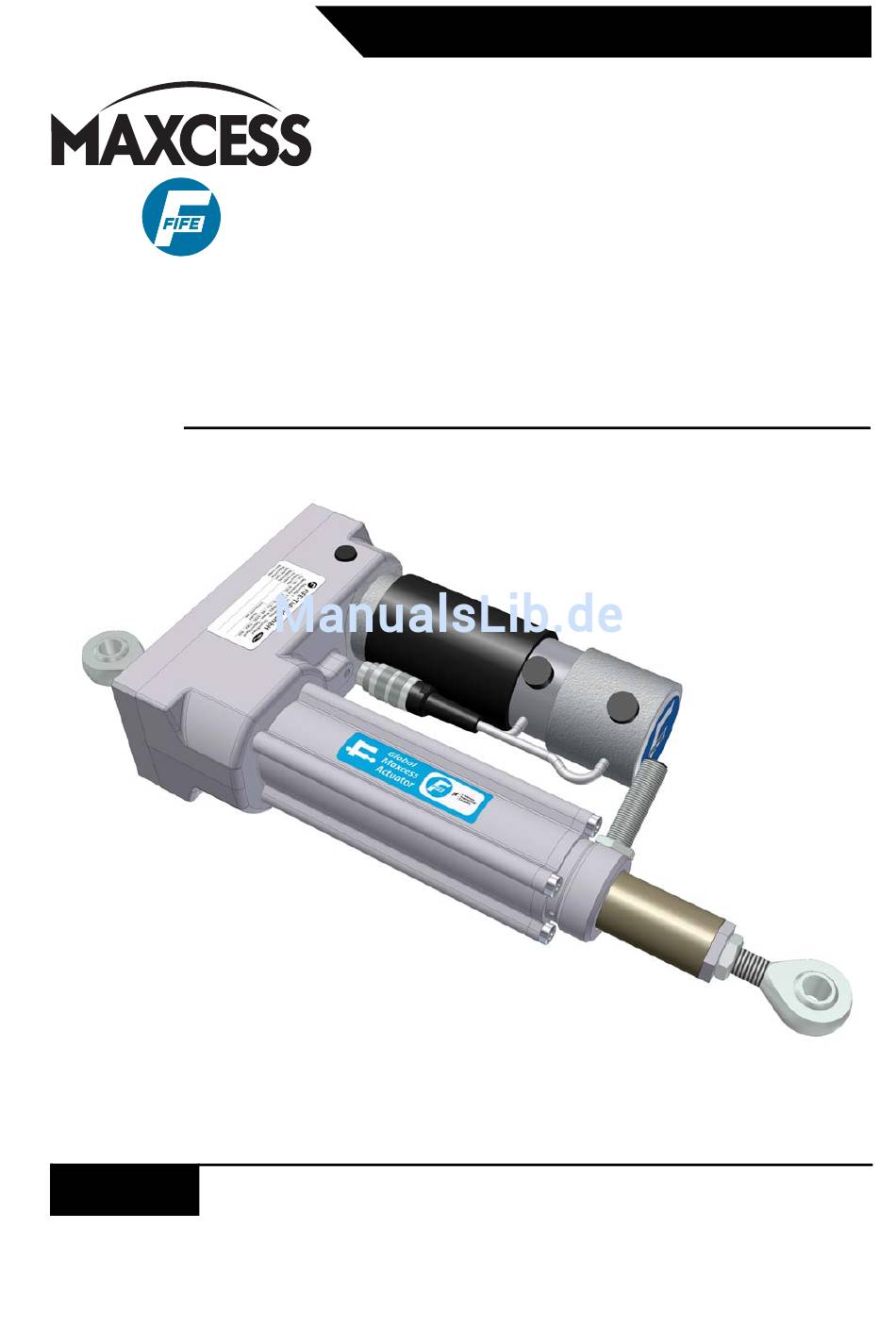

- Seite 1 FIFE GUIDING SOLUTIONS FIFE GUIDING SOLUTIONS GMA-1 / GMA-3 Linearantrieb Montageanleitung MI 1045 2 C...
-
Seite 2: Inhaltsverzeichnis
Adressen ............8-1 MI 1045 2 C GMA-1/GMA-3 www.maxcess.eu... -
Seite 3: Einführung
Betreiber, der die Linearantriebe in seiner Fertigung einsetzt. Die Montageanleitung ist von jeder Person zu lesen und anzuwenden, die mit der Montage, der Bedienung und der Wartung der Linearantriebe GMA-1 und GMA-3 beauftragt ist. Die Montageanleitung ist sorgfältig aufzubewahren und muss während der Lebensdauer des Linearantriebs immer verfügbar... -
Seite 4: Eg Einbauerklärung
Eine Einbauerklärung ist dieser Dokumentation angehängt. Unsachgemäße Verwendung Die Linearantriebe GMA-1 und GMA-3 dürfen nicht zum Heben und Senken von Lasten verwendet werden. Funktionsweise Die Linearantriebe GMA-1 und GMA-3 führen eine transla- torische Bewegung aus. Die Drehbewegung des verwendeten... -
Seite 5: Merkmale
Linearantrieb GMA-1/GMA-3 Signalprozessor Sensoren Materialbahn Stellglied (Drehrahmen) Abbildung 1.1: Anwendungsbeispiel für die Linearantriebe GMA-1/GMA-3 Merkmale Alle elektromechanischen Stellantriebe haben Kugelgewin- detriebe. Typisches Verspannen am Hubende tritt nicht auf. Hubbegrenzungsschalter sind bei Verwendung von Signal- prozessoren der Firma Fife-Tidland GmbH überflüssig. Es ist keine regelmäßige Wartung notwendig. -
Seite 6: Modell-Nummern-Code
Global Getriebetyp mit Zentriergeber Maxcess (k.A.: ohne Zentriergeber) Actuator Hub S (mm) Motortyp Typ des verwendeten (1, 3, D1 oder D3) Kugelgewindetriebes Varianten Abbildung 1.2: Übersicht der verschiedenen Montagearten der Linearantriebe GMA-1 bzw. GMA-3 MI 1045 2 C GMA-1/GMA-3 www.maxcess.eu... -
Seite 7: Sicherheitshinweise
SICHERHEITSHINWEISE 2 - 1 2 SICHERHEITSHINWEISE Wichtige Hinweise Der einwandfreie und sichere Betrieb der Linearantriebe GMA-1 und GMA-3 setzt voraus, dass die Linearantriebe: – sachgemäß transportiert und gelagert, – fachgerecht montiert und in Betrieb genommen und – bestimmungsgemäß bedient wird. -
Seite 8: Symbole
Hinweis: Verweis auf wichtige Informationen. Sicherheitshinweise Montage ∙ Ein beschädigter Linearantrieb GMA-1 bzw. GMA-3 darf nicht installiert und in Betrieb genommen werden. ∙ Alle Montagearbeiten an den Linearantrieben sind im spannungslosen Zustand durchzuführen. ∙ Die Montagearbeiten und mechanischen Einstellungen sind nur an einer stillstehenden Maschine durchzuführen, die... -
Seite 9: Betrieb
Auch nach dem Ausschalten kann die Motoroberfläche noch längere Zeit heiß sein. Wartung ∙ Wartungsarbeiten sind an den Linearantrieben nur im spannungsfreien Zustand und bei stillstehender Maschine durchzuführen, die auch gegen das Wiedereinschalten gesichert ist. www.maxcess.eu GMA-1/GMA-3 MI 1045 2 C... -
Seite 10: Technische Daten
3 - 1 TECHNISCHE DATEN 3 TECHNISCHE DATEN Die Linearantriebe GMA-1 und GMA-3 haben folgende Eigenschaften: Schubkraft Geschwindigkeit [mm/sec] D-MAX D-MAX/48V Motortyp Getriebetyp stat. dyn. DP-20 DP-30 87,5 108,3 108,3 38,9 48,1 48,1 29,2 36,1 36,1 24,3 30,1 30,1 17,0... - Seite 11 TECHNISCHE DATEN 3 - 2 Alle Linearantriebe, unabhängig vom Getriebetyp und Motor, gibt es mit unterschiedlichen Hüben. Standardhübe [mm] Andere Hübe sind ebenfalls erhältlich. www.maxcess.eu GMA-1/GMA-3 MI 1045 2 C...
-
Seite 12: Montage
Maschine durchzuführen, die auch gegen das Wiedereinschalten gesichert ist. Motor und Getriebe des Linearantriebes sind nicht selbst- hemmend. Es kann zu unkontrollierten Bewegungen durch äußere Krafteinwirkung im ausgeschalteten Zustand kommen. MI 1045 2 C GMA-1/GMA-3 www.maxcess.eu... -
Seite 13: Mechanische Befestigung
Für die konkrete Montage vor Ort ist die Maßzeichnung in der Anlagendokumentation zu verwenden. Spannungsversorgung Der Linearantrieb besitzt keinen Netzschalter. Die Stromver- sorgung erfolgt über einen Fife-Signalprozessor. WARNUNG: Der Linearantrieb besitzt keinen 'NOT-AUS'-Schalter. Die Betriebsanleitung des angeschlossenen Signalprozessors ist zu beachten. www.maxcess.eu GMA-1/GMA-3 MI 1045 2 C... -
Seite 14: Vor Der Inbetriebnahme
Richtungen annähernd gleich sein ∙ Ändern der Position des Gelenkkopfes bei Typ Z12 und B Inbetriebnahme Vor der Inbetriebnahme ist sicherzustellen, dass – die Inbetriebnahme der Linearantriebe GMA-1 und GMA-3 bei Anlagenstillstand durchgeführt wird, – sich niemand im Gefahrenbereich der Linearantriebe aufhält und –... -
Seite 15: Betrieb
Durch das Bahnmaterial und/oder durch die Bewegung der Bahn besteht an der Kante der Bahn die Gefahr des Schneidens. Einstellungen Sobald der Linearantrieb GMA-1 und GMA-3 am Signal- prozessor der Fife-Tidland GmbH angeschlossen ist, wird der Linearantrieb automatisch vom Signalprozessor erkannt. -
Seite 16: Außerbetriebnahme
Das Gerät darf nicht in der Nähe von starken Magnetfeldern gelagert werden. ODER Der Linearantrieb muss entsprechend den national gültigen Vorschriften entsorgt werden. Linearantrieb, Zubehör und Verpackung müssen einer umweltgerechten Wiederverwertung zugeführt werden. MI 1045 2 C GMA-1/GMA-3 www.maxcess.eu... -
Seite 17: Wartung
Die Kohlebürsten des Gleichstrommotors können entsprechend dem Radius des Kollektors vorgeschliffen sein. Beim Austausch der Kohlebürsten ist darauf zu achten, dass diese entsprechend dem Radius eingeschoben werden, da die Kohlebürsten sonst schneller verschleißen und die Motor- leistung beeinträchtigt wird. www.maxcess.eu GMA-1/GMA-3 MI 1045 2 C... -
Seite 18: Aufbau
7 - 2 WARTUNG Aufbau 1 45 Kugelgewindetrieb Zahnriemen Gehäuserohr Kugellager Schubrohr Führungsring Schubstange Führungsring Gleichstrommotor Abstreifer Exzenterbolzen Motorkohlebürsten Bundbuchse Tachokohlebürsten Zahnriemen Abbildung 7.1: Aufbau der Linearantriebe GMA-1 und GMA-3 MI 1045 2 C GMA-1/GMA-3 www.maxcess.eu... -
Seite 19: Ersatzteile
Kohlebürstensatz 2233-MT3384 M126688 1,3 A PM 471-40/5 A M136103 M403379 DPP24T-40-010Z M376744 2234-MT3418 M252255 2,0 A PM 471-65/5 A M136111 M403379 DPP24T-50-003Z M377019 2234-M4784 3,3 A M281466 M403383 DPP24-50-002Z 4,0 A 2234-M4875 M315031 M403383 www.maxcess.eu GMA-1/GMA-3 MI 1045 2 C... -
Seite 20: Service
CHINA JAPAN INDIA AND AFRICA AND SOUTH AMERICA Tel +49.6195.7002.0 Tel +1.405.755.1600 Tel +86.756.881.9398 Tel +81.43.421.1622 Tel +91.22.27602633 Fax +49.6195.3018 Fax +1.405.755.8425 Fax +86.756.881.9393 Fax +81.43.421.2895 Fax +91.22.27602634 sales@maxcess.eu sales@maxcessintl.com info@maxcessintl.com.cn japan@maxcessintl.com india@maxcessintl.com www.maxcess.eu www.maxcessintl.com www.maxcess.jp www.maxcess.in © 2016 Maxcess... -
Seite 21: Einbauerklärung Im Sinne Der Maschinenrichtlinie 2006/42/Eg
Einbauerklärung im Sinne der Maschinenrichtlinie 2006/42/EG Anhang II 1B Original-Einbauerklärung in Deutsch Hersteller Fife-Tidland GmbH Max-Planck-Strasse 8 D-65779 Kelkheim Bevollmächtigter Herr Schäfer, Konstrukteur, Fife-Tidland GmbH für die Zusammenstellung der Max-Planck-Strasse 8 relevanten technischen D-65779 Kelkheim Unterlagen: Produkt: Bezeichnung: Linearantrieb Typ: Baujahr:: 2016 ab WO 580818...
