B&L Picking Montageanleitung

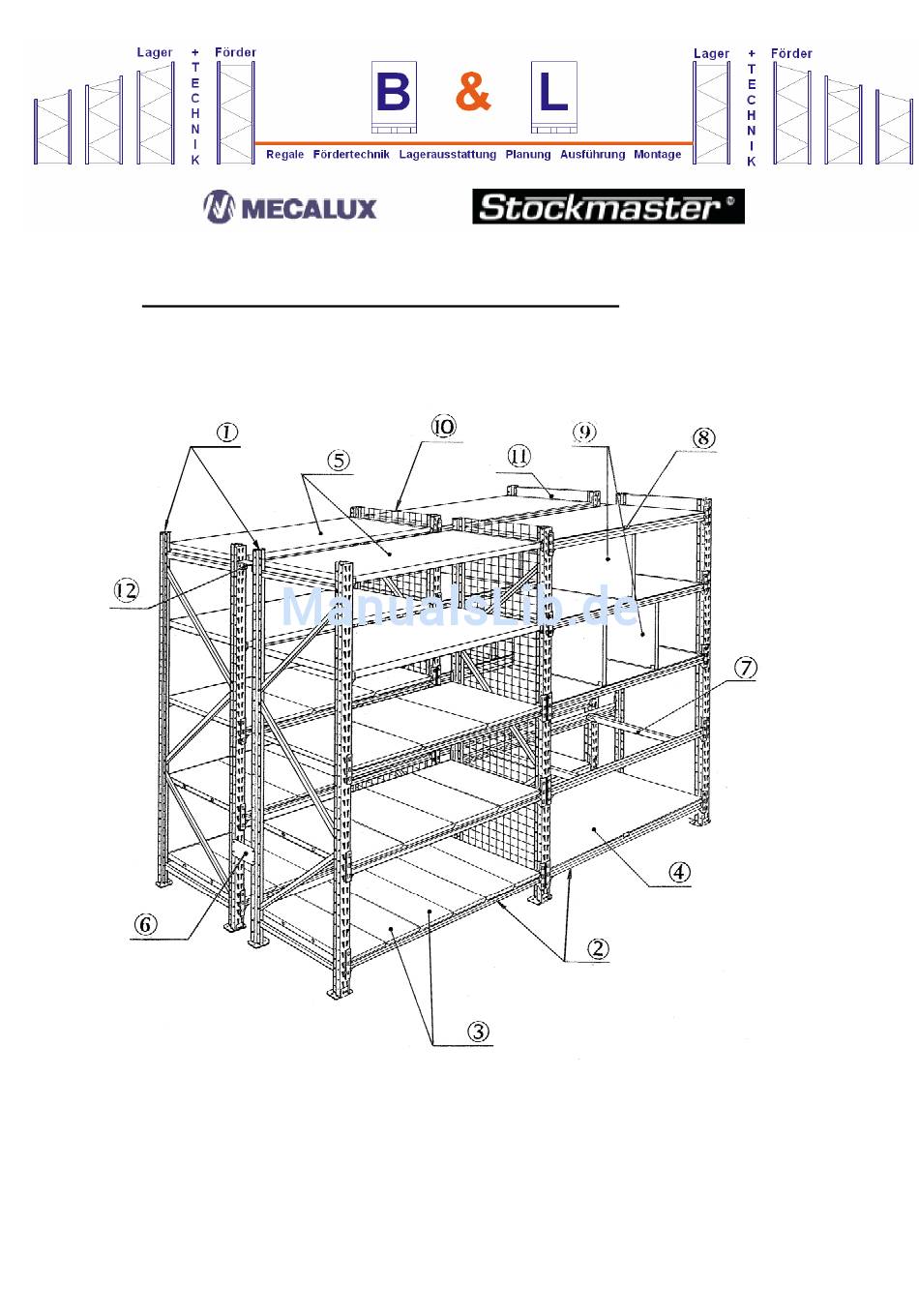

Montageanleitung Weitspannsystem Picking
1 Rahmen
2 Länsträger (Holme)
3 Regalboden Metall
4 Regalboden Holz
5 Fachboden HDM
6 Verbindung Rahmen DF-7
Werver Mark 138
59174 Kamen
Telefon (02307)91391-0
Telefax (02307)91391-11
info@bl-lagertechnik.de
www.bl-lagertechnik.de
7 Holztraverse
8 Klammer Z-Tam
9 Trennbleche Spanplatte
10 Seitenverkleidung aus Gitter
11 Seitenverkleidung Spanplatte
12 Verbindung Rahmen PK
Seite 1 von 6
Inhaltszusammenfassung für B&L Picking
- Seite 1 Werver Mark 138 Montageanleitung Weitspannsystem Picking 59174 Kamen Telefon (02307)91391-0 Telefax (02307)91391-11 info@bl-lagertechnik.de www.bl-lagertechnik.de 1 Rahmen 7 Holztraverse 2 Länsträger (Holme) 8 Klammer Z-Tam 3 Regalboden Metall 9 Trennbleche Spanplatte 4 Regalboden Holz 10 Seitenverkleidung aus Gitter 5 Fachboden HDM...
- Seite 2 Werver Mark 138 59174 Kamen Telefon (02307)91391-0 Telefax (02307)91391-11 info@bl-lagertechnik.de www.bl-lagertechnik.de 1 Rahmendiagonale Der Abstand zwischen den 2 Schrauben M8x40 Verschraubungen beträgt zweimal die Lochweite 3 Ständerprofil 4 Fußplatte (ein Loch überspringen) 5 Unterlegblech 6 Schrauben M8x15 7 Rahmenhorizontale 1. Der erste Verbindungsknoten muss immer zum Ganginneren montiert werden 2.
- Seite 3 Werver Mark 138 59174 Kamen Telefon (02307)91391-0 Telefax (02307)91391-11 info@bl-lagertechnik.de www.bl-lagertechnik.de Rahmenverbindung Rahmenverbindung Rahmenverbindung Serie PK Serie DF 7 Serie 96 Abstand 50mm Abstand 50mm, Abstand 150 bis 500mm 100mm,150mm in 50mm Schritten 2 Schrauben M8x15 4 Schrauben M8x15 4 Schrauben M8x15 D603 5.6 B T.1A D933 5.6 Z T.2A D933 5.6 Z T.2A...
- Seite 4 Einsetzen der Sicherheitsklinke Werver Mark 138 59174 Kamen Telefon (02307)91391-0 1. Längsträger (Holm) Telefax (02307)91391-11 2. Ständerprofil info@bl-lagertechnik.de 3. Sicherheitsklinke www.bl-lagertechnik.de Fachboden Picking 1. Steckverbindungen zur Stabilisierung 2. Befestigungssatz 3. Längsträger ZE Fachboden Picking Seite 4 von 6...
- Seite 5 Werver Mark 138 59174 Kamen Telefon (02307)91391-0 Telefax (02307)91391-11 info@bl-lagertechnik.de www.bl-lagertechnik.de 1. Fachboden 2. Träger 3. Ständer Beim Einstatz dieser Böden sind rückseitige Diagonalverstrebungen notwendig. Seite 5 von 6...
-
Seite 6: Einige Wichtige Maße Und Hinweise (Auszug Aus Der Zh1/428 Lageeinrichtungen Und- Geräte)
Werver Mark 138 59174 Kamen Einige wichtige Maße und Hinweise Telefon (02307)91391-0 (Auszug aus der ZH1/428 Lageeinrichtungen und- Geräte) Telefax (02307)91391-11 info@bl-lagertechnik.de www.bl-lagertechnik.de Die nicht für die Be- und Entladung vorgesehenen Seiten von Regalen müssen gegen das Herabfallen von Ladeienheiten gesichert sein. Die Dimensionierung der Sicherung muss den Abmessungen und Lasten der Ladeeinheiten entsprechen.
