22.11.2016 Merida Wickeltisch Benutzerhandbuch

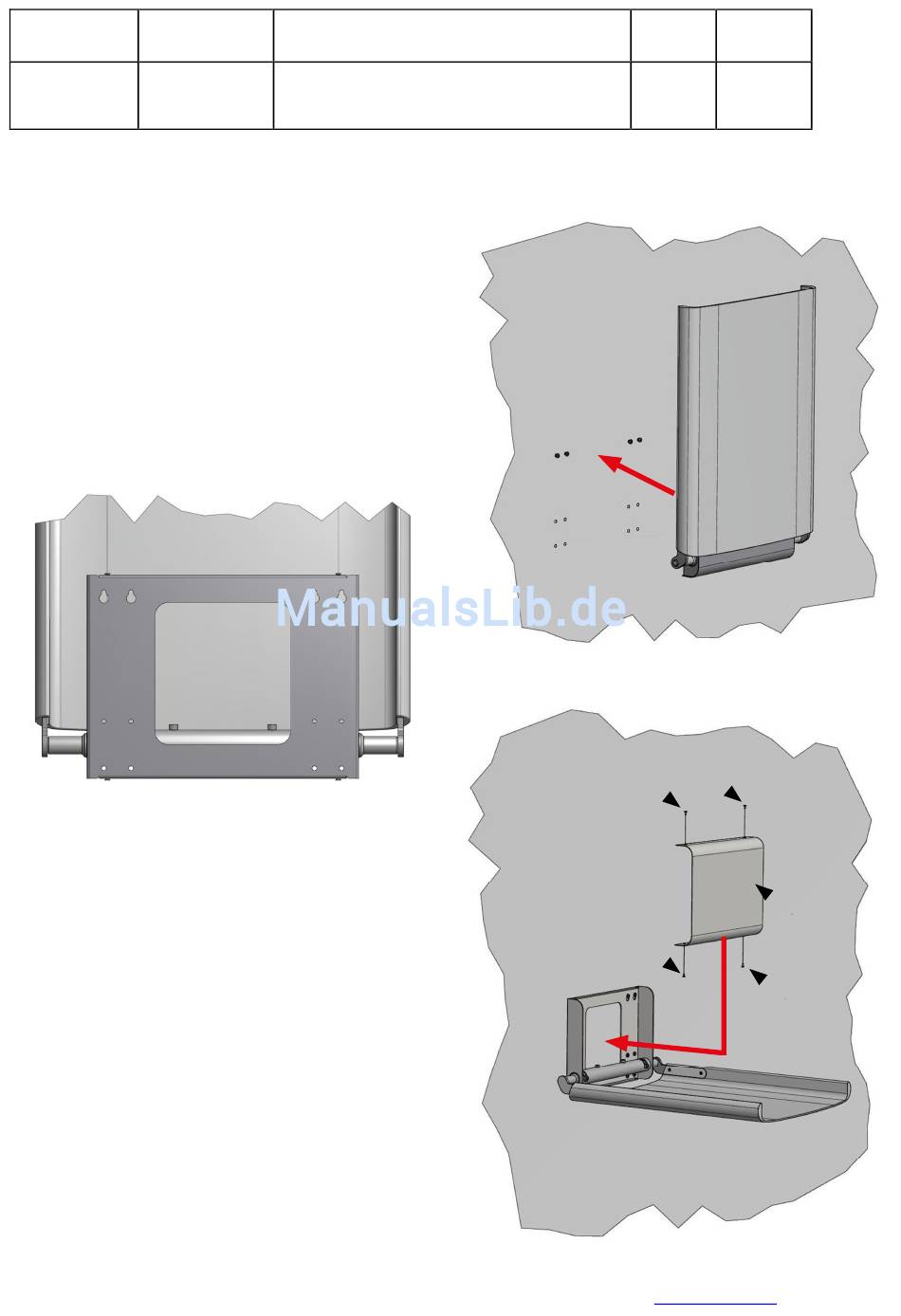

Wandmontage: (Fortsetzung)
Montage:
1. Die Löcher für die Montage der Wandkonsole des
Wickeltisches mittels der beigefügten Bohrschab-
lone markieren und bohren.
2. Evtl. Dübel in allen Bohrlöchern anbringen.
3. In den oberen vier Dübeln Schrauben montieren
und bis auf 5 mm einschrauben.
4. Den Wickeltisch mittels der Schlüssellöcher (A)
oben an der Wandkonsole montieren.
(A)
(B)
5. Den Wickeltisch vorsichtig nach unten klap-
pen und die restlichen Schrauben (B) unten
an der Wandkonsole montieren.
6. Alle Schrauben (A) und (B) völlig festzie-
hen, so dass die Wandkonsole ordnungs-
gemäß an der Wand befestigt ist.
7. Die Frontabdeckung (D) mittels der 4
Schrauben M4x10 (C) befestigen.
8. Prüfen Sie, dass der Wickeltisch nach oben
geklappt werden kann und in senkrechter
Position stehenbleibt.
9. Prüfen Sie abschließend, dass die Wand-
konsole ordnungsgemäß an der Wand
befestigt ist.
KEMMLIT-Bauelemente GmbH• Maltschachstraße 37• 72144 Dusslingen •
info@dandryer.de
Dokument
(A)
(B)
Spra-
Seite
che
DE
4 of 10
(C)
(C)
(C)
shop.kemmlit.de
(D)
(C)
•
