ZAMEL ZCM-12P/U Bedienungsanleitung

ZCM-12, ZCM-12P/U ZEITPROGRAMMIERUNG
WÖCHENTLICH, DOPPELKANAL
ul. Zielona 27, 43-200 Pszczyna, Poland
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, e-mail: export@zamel.pl
BESCHREIBUNG TECHNISCHE DATEN
Die digitalen Steuerungszeitschalter ZCM-12
werden zur Durchführung von Zeitfunktionen in
Automatisierungs- und Steuersystemen verwen-
det. Wöchentliche Programmierungen steuern
Ausgangsrelais in Übereinstimmung mit den
Programmeinstellungen (Tag, Zeit). Alle Syste-
me verfügen über zusätzliche Funktionen, z. B.
eine Zufallsfunktion, die zur Simulation von An-
wesenheit verwendet werden kann, oder eine
Steuerungseingangsfunktion, die zur Änderung
des Betriebsmodus' eines Systems über einen
externen Taster verwendet wird. Ein weiterer
Vorteil der Programmierung ZCM-12P/U ist
die Fähigkeit zum Kopieren der im Zeitschalter
Wechsel von Jahreszeit Sommer/Winter: automatisch, manuell
eingestellten Programme auf einen externen
Speicherstick, so dass diese einfach auf andere Farbe der LCD-Displaybeleuchtung: gelb
Programmierungen kopiert werden können. Das
Design des Gehäuses ermöglicht eine Befesti-
gung des Systems an einer TH-35-Schiene und
eine Abdichtung des Geräts. Das Design des
Systems bietet ein Batterie-Backup-System für
alle Einstellungen im Falle eines Ausfalls der
Spannungsversorgung.
Eingangsanschlüsse (Versorgung) des
Um die Batterie während der Lagerung zu
schützen, verfügen die Programmierungen
der Serie ZCM-12 über eine Standardeinstel-
lung, den sogenannten Lagerungsmodus,
bei dem der Batterieverbrauch auf ein Mini-
mum reduziert wird.
EIGENSCHAFTEN
● Steuerung von wöchentlichem Zyklus
auf Grundlage der Uhrzeit,
● Doppelmodulgehäuse mit Schutzklappe,
● Zufallsmodus, zusätzliche
Steuerungseingänge IN,
● Doppelkanalversion,
● viele Programme,
● beleuchtetes LCD-Display,
● Befestigung an TH-35-Schiene,
● eine Möglichkeit zum Kopieren
und Lesen von Programmen aus dem

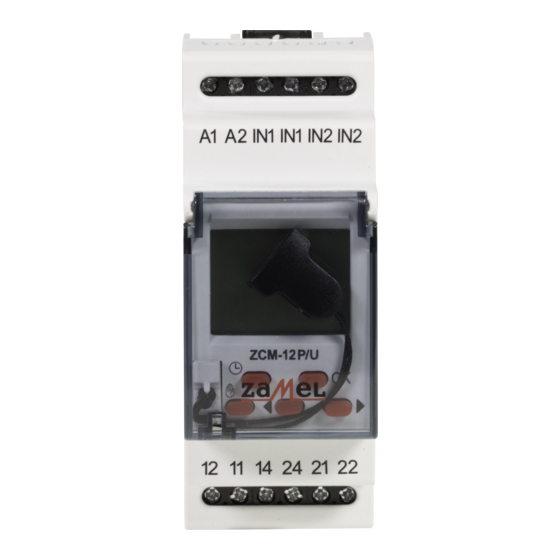

AUSSEHEN*
externen Speicher.
Das Gerät wurde für die Einpha-
Netzklemmen
sen-Installation entwickelt und muss
(A1, A2)
gemäß den im jeweiligen Land gel-
tenden Normen installiert werden.
Das Gerät muss in Übereinstimmung
mit den Angaben installiert werden,
VORSICHT
die in dieser Bedienungsanleitung
enthalten sind. Installation, Anschluss und Steue-
Anzeige
rung müssen durch qualifizierte Fachelektriker und
in Übereinstimmung mit den Service-Handbuch und
den Gerätefunktionen erfolgen. Die Demontage des
Geräts führt zu einem Verlust aller Garantieansprü-
che und kann zu einem elektrischen Schock führen.
Externer Speicher*
Vor der Installation ist sicherzustellen, dass die An-
schlusskabel spannungsfrei sind. Für die Installati-
on des Geräts ist ein Kreuzschlitz-Schraubendreher
Steuerungstasten
3,5 mm erforderlich. Unsachgemäßer Transport
sowie unsachgemäße Lagerung und Verwendung
können zu Fehlfunktionen führen. In den folgenden
Fällen wird von einer Installation des Geräts abgera-
ten: Falls Geräteteile fehlen oder das Gerät beschä-
Relaisausgangsanschlüsse
digt oder verformt ist. Bei Fehlfunktionen des Geräts
(12, 11, 14, 24, 21, 22)
ist der Hersteller zu kontaktieren.
* gilt für Produkt ZCM-12P/U
BEDIENUNGSANLEITUNG
ZAMEL Sp. z o.o.
ZCM-12, ZCM-12P/U
Netzanschlussklemmen: A1, A2
Nenneingangsspannung: ZCM-12: 230 V AC~(-15 ÷ +10 %)
ZCM-12P/U: 24 ÷ 250 V AC, 30 ÷ 300 V DC
Nennfrequenz: 50 / 60 Hz
Nennleistungsaufnahme: 2,1 W / 4 VA
Anzahl der Kanäle: 2
Programmanzahl: 400 (100 par On/Off na kanał)
Programm: täglich, wöchentlich
Betriebsmodi: manuell, automatisch, Zufall, Impuls
Eingang: 2
Genauigkeit der Zeitmessung: max. ±1 s / 24 h bei Temp. 25 °C
Zeit für Uhrenwartung: 3 Jahre
Zeit für Programmwartung: 10 Jahre
Klemmen des Auslösesystems: IN1, IN1, IN2, IN2
11, 12, 14, 21, 22, 24
Empfängers:
Ausgangsrelaisparameter: 2 NO/NC-16 A/250 V AC1 4000 VA
Anzahl der Anschlussklemmen: 12
Querschnitt der Anschlusskabel: 0,2 ÷ 2,50 mm
2
Umgebungstemperaturbereich: -20 ÷ +60 C
o
Betriebsposition: frei
Befestigung: Schiene TH 35 (EN 60715)
Schutzart: IP20 (EN 60529)
Schutzklasse: II
Überspannungskategorie: II
Verschmutzungsgrad: 2
Abmessungen: doppelmodular (35 mm) 90 x 35 x 66 mm
Gewicht: 0,14 kg
Referenznormen: EN 60730-1; EN 60730-2-7
EN 61000-4-2,3,4,5,6,11
Auslöserklemmen
(IN1, IN1, IN2, IN2)
Wochentag
Relaisstatus
Informationsfeld
Aktuelle Zeit (hh:mm:ss)
IN aktiver Eingang
Impulsmodus aktiv
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist verboten,
die benutzte Ausrüstung zusammen mit
anderem Abfall zu entsorgen.
plik: inst_ext_de_zcm-12_pu | modyfikacja: 25.10.2016
BESCHREIBUNG
LAGERUNGSMODUS
Die Programmierungen der ZCM-Serie verfügen über eine Standardeinstellung, den sogenannten Lagerungsmodus, um die Batterie während der Lagerung
zu schützen.
Bei einer Wiederverwendung der Batterie wird der Lagerungsmodus bei der ersten Verwendung der Programmierung ausgeschaltet. Dies erfolgt durch
kurzes Drücken der Taste
Bei einer Versorgung mit der Nennspannung wird der Lagerungsmodus bei der ersten Verwendung der Programmierung durch Einstellung von Datum und
Uhrzeit ausgeschaltet.
Das Einstellen der Programmierung in den Lagerungsmodus erfolgt über einen Reset. Um diesen auszuführen, müssen Sie im Hauptfenster gleichzeitig die
Tasten und drücken.
HAUPTMENÜ
EINSTELLUNG DATUM
Automatischer Modus
Manueller Modus
Zufallsmodus
Winter-/Sommerzeit
- Einstellung Ist-Datum; Eingabe nach Drücken von OK;
JAHR - einen entsprechendes Jahr mit den Cursortasten
MONAT - einen Monat mit den Cursortasten
TAG - Wählen Sie den Tag mit den Cursortasten
einen Tag in einem bestimmten Monat (Schaltjahre werden einbezogen und es wird automatisch der Wochentag auf Grundlage des geplanten Datums
berechnet);
Bei Bestätigung wird zu einem Fenster zur Einstellung des Datums und der aktuellen Sommer-/Winterzeit gewechselt - wenn die Option
Jedes Untermenü kann zu jeder Zeit ohne Speichern der Einstellungen verlassen werden, indem die Taste
* gilt für Produkt ZCM-12P/U
Beschreibung der angezeigten Elemente und Meldungen
- Wochentage - Einstellung aktuelles Datum
- Relaisstatus - Einstellung Zufallsmodus
- automatischer Modus - Einstellung externer Eingang
- manueller Modus - Einstellung Impulsmodus
- Zufallsmodus - Betrieb externer Speicher*
- Impulsmodus - Aufzeichnen externer Speicher*
- externer Eingang - Lesen externer Speicher*
- Winterzeit - externer Speicher ausgelastet*
- Sommerzeit - Fehler Lesen/Aufzeichnen*
- Tag, - Jahr - automatisch,
- Programmeinstellung
- Einstellung aktuelle Zeit - eingeschaltet/ausgeschaltet
und Wechsel Sommer-/Winterzeit
Tastenbeschreibung
• im Hauptfenster - Zugriff auf automatischen Modus oder Umschaltung von Relaiszustand, wenn der Zeitschalter
im automatischen Modus ist,
• im Hauptfenster (3 Sekunden) - Zugriff auf/Verlassen von Zufallsmodus,
• im Zufallsmodus - manuelle Änderung der aktiven/inaktiven Zufallsfunktion,
• in anderen Fenstern - zurück zu vorhergehender Ebene ohne Datenaufzeichnung,
• im Hauptfenster - Zugriff auf manuellen Modus oder Umschaltung von Relaiszustand, wenn der Zeitschalter
im manuellen Modus ist,
• im Zufallsmodus – Wechsel Relaisstatus und Ausschalten Zufallsfunktion,
• in anderen Fenstern - zurück zu vorhergehender Ebene ohne Datenaufzeichnung;
• im Hauptfenster - Zugriff auf Hauptmenü,
• in anderen Fenstern - Zugriff auf Untermenü oder Bestätigung von eingestelltem Wert;
• Umschalten der Fenster/Menüoptionen oder Erhöhen/Verringern des eingestellten Werts;
und nachfolgendes Einstellen von Datum und Uhrzeit.
auswählen und mit OK bestätigen. Jahresbereich; 2000÷2099;
auswählen und mit OK bestätigen;
, mit OK bestätigen; das System verfügt über einen Schutz vor der Eingabe von falschen Werten für
- Benutzer
Zugriff auf das Menü durch Drücken von OK;
Scrollen im Menü über Cursortasten .
Funktion Beschreibung
PROGRAMMEINSTELLUNG
EINSTELLUNG AKTUELLE ZEIT
EINSTELLUNG AKTUELLES DATUM
EINSTELLUNG WINTER-/SOMMERZEIT
EINSTELLUNG ZUFALLSMODUS
EINSTELLUNG EXTERNER EINGANG
EINSTELLUNG IMPULSMODUS
EINSTELLUNG EXTERNER SPEICHER*
aktiviert ist.
oder gedrückt wird.
