Inhaltszusammenfassung für Larius Storm 5

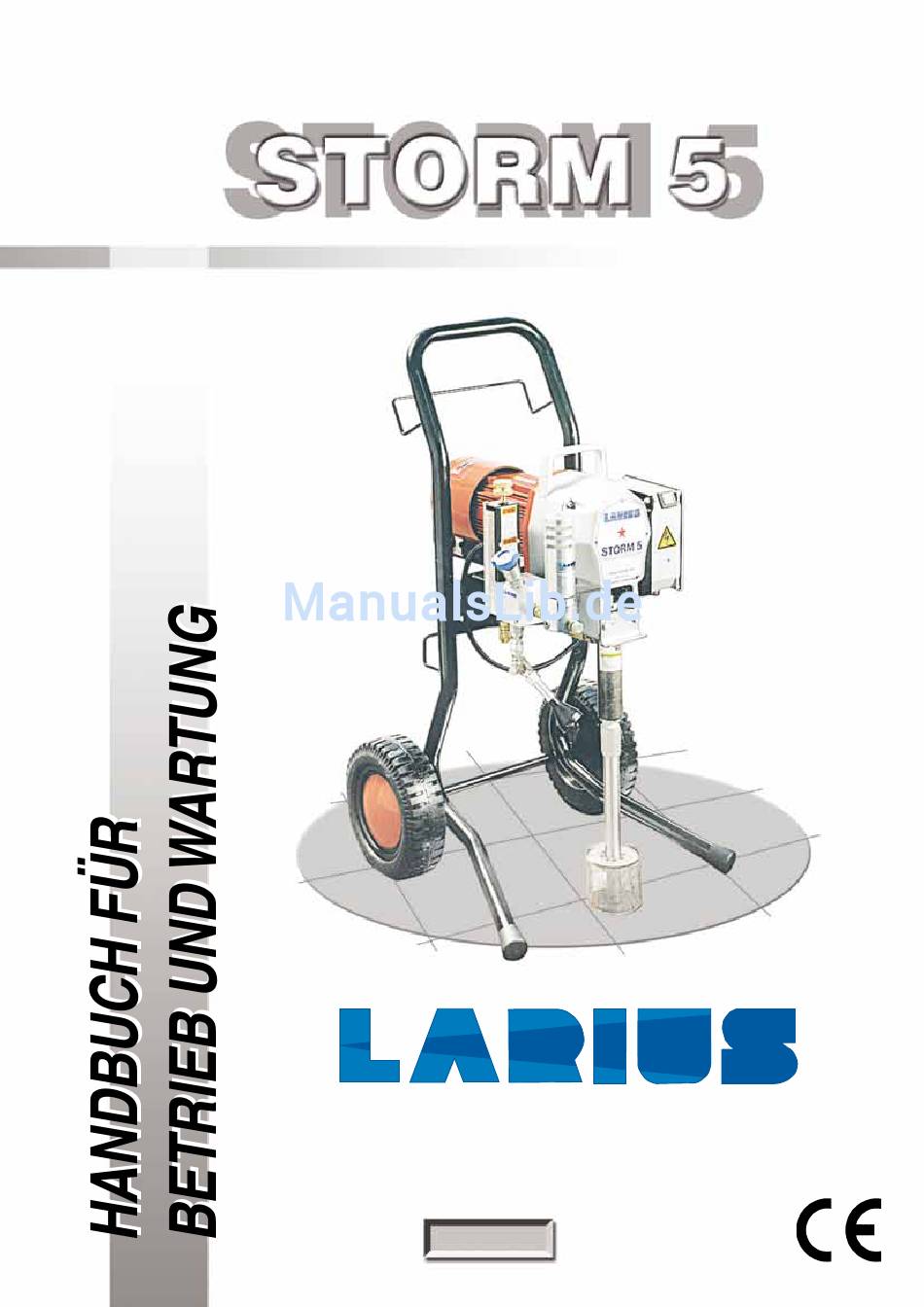

  • Seite 1 DEUTSCH...

  • Seite 3: Inhaltsverzeichnis

    DAS GERÄT IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH BESTIMMT UND NUR FÜR DEN IN DIESER BEDIENUNGSANLEITUNG AUFGEFÜHRTEN ZWECK GEEIGNET. Wir danken ihnen für das Vertrauen, das Sie der Firma LARIUS s.r.l. mit dem Kauf dieses Produkts entgegenbringen. Sie erhalten zu dem Artikel eine Reihe von Kundendienstleistungen, die es Ihnen ermöglichen, die gewünschten Resultate...

  • Seite 4: Afunktionsweise

    STORM 5 FUNKTIONSWEISE Die Geräte STORM 5 sind Elektrokolbenpumpen, die für die durch den Hochdruckschlauch zur Spritzpistole befördert. Hochdruck-Lackierung ohne Zuhilfenahme von Luft verwendet Eine mechanische Einrichtung seitlich am Untersetzungsgehäuse werden (daher der Ausdruck "airless). e r m ö g l i c h t d i e E i n s t e l l u n g u n d Ko n t r o l l e d e s...

  • Seite 5: Cbeschreibung Des Geräts

    STORM 5 BESCHREIBUNG DES GERÄTS POS. POS. Beschreibung Beschreibung ON/OFF Schalter Umlaufschlauch Druckregler Ablassventil Untersetzungsgehäuse Airless-Handspritzpistole Pumpaggregat Sicherheitsfeststeller für Drücker Hochdruck-Ausgleichsschlauch Produktschlauchanschluss Ansaugfilter...

  • Seite 6: Dtransport Und Entfernen Der Verpackung

    8 Tage nach Erhalt des Geräts. UND EINSCHLÄGIGEN VORSCHRIFTEN. Die Mitteilung hat per Einschreibebrief mit Rückschein • HALTEN SIE UNBEFUGTE PERSONEN VOM an die Firma LARIUS und das Transportunternehmen ARBEITSBEREICH FERN. zu erfolgen. • ÜBERSCHREITEN SIE NIEMALS DEN ANGEGEBENEN MAXIMALEN BETRIEBSDRUCK.

  • Seite 7: Feinstellung

    STORM 5 • ÜBERPRÜFEN SIE VOR DEM GEBRAUCH DES GERÄTES Elektrische Sicherheitsvorschriften SÄMTLICHE ANSCHLÜSSE ZWISCHEN PUMPE, • Überprüfen Sie, ob der ON/OFF-Schalter auf "OFF" steht, SCHLAUCH UND PISTOLE UND ZIEHEN SIE DIESE bevor Sie das Netzkabel anschließen. GEGEBENENFALLS FEST. •...

  • Seite 8: Anschluss Des Geräts An Das Stromnetz

    STORM 5 ANSCHLUSS DES GERÄTS AN DAS STROMNETZ Es wird empfohlen, am Pumpenausgang ein Hochdruckmano- meter (siehe Seite "Zubehör") zum Ablesen des Materialdrucks • Vergewissern Sie sich, daß der ON/OFF-Schalter (F3) auf zu befestigen. “OFF” steht, bevor Sie das Netzkabel in die Steckdose •...

  • Seite 9: Reinigung Des Neuen Geräts

    • Vermischen und filtern Sie das Produkt vor dem Gebrauch. Zum Filtern empfehlen wird den Gebrauch der Filter LARIUS METEX FEIN (Art.-Nr. 214) und GROB (Art.-Nr. 215). Vergewissern Sie sich, daß das zu verwendende Produkt mit den Baumaterialien des Geräts (Edelstahl und Aluminium) verträglich ist.

  • Seite 10: Gbetrieb

    STORM 5 BETRIEB BEGINN DER LACKIERARBEITEN • Überprüfen Sie, ob das Produkt durch den Rücklaufschlauch (G4) zurückfließt. • Verwenden Sie das Gerät erst nach Durchführung aller auf den vorhergehenden Seiten beschriebenen Arbeiten der • Ablassventil (G5) schließen (Drehknopf zum Schließen des INBETRIEBNAHME.

  • Seite 11: Hreinigung Am Arbeitsende

    STORM 5 REINIGUNG AM ARBEITSENDE Vor dem erneuten Gebrauch des Geräts befolgen Sie die Anweisungen für die Reinigung. • Reduzieren Sie den Druck so weit wie möglich (Druckregler (H1) gegen den Uhrzeigersinn drehen). GEWÖHNLICHE WARTUNG KONTROLLE DER DICHTUNGSMUTTER Überprüfen Sie täglich den festen Sitz der auf den Dichtungen (I1) befindlichen Nutmutter.

  • Seite 12: Lstörungstabelle

    STORM 5 STÖRUNGSTABELLE Störung Abhilfe Mögliche ursache • Das Gerät setzt sich nicht in • Anschluß an das Stromnetz • Unzureichende Spannung; Betrieb überprüfen; • Verlängerungskabel überprüfen; • Starker Spannungsabfall im Netz; • Prüfen, ob der On/Off-Schalter auf • On/Off-Schalter ausgeschaltet;...

  • Seite 13: Korrekte Dekompression

    STORM 5 KORREKTE DEKOMPRESSION • Verriegeln Sie den Sicherheitsfeststeller (M1) der Pistole. Stellen Sie den ON/OFF-Schalter (M2) auf OFF, um das • Gerät abzuschalten. • Ziehen Sie den Netzstecker (M3). • Entriegeln Sie den Sicherheitsfeststeller (M4). Richten Sie die Pistole auf den Materialsammelbehälter und betätigen Sie den Drücker, um den Druck abzulassen.

  • Seite 14: Austausch Der Dichtungen Am Pumpaggregat

    STORM 5 AUSTAUSCH DER DICHTUNGEN AM PUMPAGGREGAT • Der Austausch sollte nach erfolgter Reinigung des Geräts • Drehen Sie mit Hilfe eines Schruabendrehers den Motor (N4), vorgenommen werden. bis sich der Kolbenschaft am unteren Hubanschlag befindet (N5). Unterbrechen Sie vor dem Austausch stets die Stromzufuhr und lassen Sie den Druck ab (siehe Anweisungen für die Korrekte Dekompression).

  • Seite 15: Achtungsschilder

    STORM 5 • Trennen Sie die Ansaugleitung vom Pumpenblock. • Bauen Sie den Kolbenschaft auseinander und tauschen Sie die Dichtungspackung im Verschleißfalle aus. • Entfernen Sie die obere Nutmutter von den Dichtungen. • Entfernen Sie gegebenenfalls die oberen Dichtungen und •...

  • Seite 16: Reinigung Und/Oder Auswechslung

    STORM 5 REINIGUNG UND/ODER AUS- WECHSLUNG DES DRUCK- WÄCHTERS KONTROLLE DES DRUCKWÄCHTERS • Die Pumpeneinheit ausbauen gemäß den Anweisungen. Vor der Überprüfung, ob das Nichtfunktionierens des Gerätes auf einen Schaden am Druckwächter oder auf den Schaltkasten zurückzuführen • Den Druckfühler aus seinem Sitz entfernen und die Bewegung ist, wie folgt vorgehen: des inneren Zapfen überprüfen.

  • Seite 17: Art-Nr. 37440

    STORM 5 SICHERHEITS-UMLAUF-VENTIL ART-NR. 37440 ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Pos. Art-Nr. Beschreibung 8402 O-Ring 37447 Ventilsitz 301013 O-Ring 37284 Stützring 37446 Materialstange 37281 Feder 37449 Buchse 37444 Positionsstift 37448 Knopf 37289...
  • Seite 18 STORM 5 PUMPENELEMENT KOMPLETT STORM 5 ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 37075 Pumpenelement komplett 37457 Untere Dichtungen komplett 37113 Nut Dichtunshalter 37130 Scheibe 37144 Obere Dichtungen komplett 37554 Ölabstreifer...
  • Seite 19 STORM 5 System von montage Stahl Innengewindering Art.-Nr. 37436 Weiß Art.-Nr. 37433 Rot Art.-Nr. 37434 Art.-Nr. Art.-Nr. Weiß Art.-Nr. 37433 37172 37144 Rot Art.-Nr. 37434 Weiß Art.-Nr. 37433 Obere Dichtungen Stahl Aussengewindering cod. 37438 Stahl Aussengewindering cod. 37439 Weiß Art.-Nr. 37433 Rot Art.-Nr.

  • Seite 20: Kompletter Druck

    STORM 5 KOMPLETTER DRUCK KONTROLLEINRICHTUNG...
  • Seite 21 STORM 5 Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 16308 Etikett 16333 Stützring 16301 Knopf 9287 O-Ring 32017/1A Stift 16334 Bolzen 96028 Schrauben 11955 Dichtung 16037 Dichtung 16335 Scheibe 37419 Verschlusslamelle 16336 Elastischer Ring 81017 Elastischer Ring 33008 Hochdruckmanometer 16315 Einstellbolzen 5258 Reduzierstück...

  • Seite 22: Untersetzungseinheit Und

    STORM 5 UNTERSETZUNGSEINHEIT UND ANSAUGROHR...
  • Seite 23 37425M Getriebe 11032 Schraube 37117 Dichtung 34008 Schraube 37118 Untersetzungsgehäuse 91062 Schraube 37128 Kurbelwelle 37431 Deckel STORM 5 Pumpenelement komplett (siehe Seite 16) Elektromotor (siehe Seite 22) 37259 Hochdruckverbindungsrohr 37133 Mutter 37131 Federkeil 37135 Scheibe 37148 Pleuel komplett 37217 Zahnrad...

  • Seite 24: Elektromotor

    STORM 5 ELEKTROMOTOR ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. UNTERBRECHEN SIE VOR DER ÜBERPRÜFUNG ODER DEM AUSTAUSCH DER BÜRSTEN DIE STROMVERSORGUNG • Kontrollieren Sie regelmäßig den einwandfreien Zustand des Ritzels (mindestens alle 1000 Betriebsstunden).

  • Seite 25: Kompletter Wagen

    STORM 5 KOMPLETTER WAGEN Pos. Art.-Nr. Beschreibung 37470 Kompletter Wagen 16272/SS4 Wagenrahmen 16271/SS4 Griff 37142 Fuss 91047 Scheibe 37238 37416 Bügel 84007 Splint 901568 Schraube 32024 Scheibe 52017 Mutter 18230 Motorhalterplatte 54003 Schaltkastenplatte ZUBEHÖR ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an.
  • Seite 26 STORM 5 Code 11180: L91X 1/4" Code 11120: L91X M16x1,5 Code 18510: ANTIPULSATIONSSCHLAUCH Code 85014: FILTER 40 MESH - Code 85012: FILTER 20 MESH Code 37215: FILTER 40 MESH inox - Code 37216: FILTER 20 MESH inox Code 95218: FILTER 60 MESH...
  • Seite 27 STORM 5 Code Düse 07-20 19-60 29-80 07-40 21-20 31-40 09-20 21-40 31-60 09-40 21-60 31-80 11-20 23-20 33-40 FAST-CLEAN 11-40 23-40 33-60 13-20 23-60 33-80 13-40 25-20 39-40 13-60 25-40 39-60 25-60 39-80 15-20 15-40 27-20 43-40 15-60 27-40...

  • Seite 28: Ausführungen Storm

    STORM 5 PLA 1/4” + FAST-CLEAN WENDBARE DÜSE EINGESCHLOSSEN Code 11420-11425-11430: cm 130-180-240 PLA M16x1,5 + FAST-CLEAN WENDBARE DÜSE EINGESCHLOSSEN Code 11421-11426-11431: cm 130-180-240 PAINT ROLLER TELESKOPISCHE Code 16988: Farbrolle mit extra langen Fasern Code 16997: Farbrolle mit mittellangen Fasern...
  • Seite 29 Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen durchzuführen ohne vorherigen Hinweis.

  • Seite 30: Hersteller

    EXCALIBUR Art.-Nr. 18610 TORNADO Art.-Nr. 16730 EXCALIBUR Art.-Nr. 18601 HERSTELLER: 23801 CALOLZIOCORTE - LECCO - ITALY - Via Stoppani, 21 Tel. (39) 0341/62.11.52 - Fax (39) 0341/62.12.43 E-mail: larius@larius.com - Internet http://www.larius.com DIREKTLEITUNG TECHNISCHER KUNDENDIENST Tel. (39) 0341/621256 Fax (39) 0341/621234...
